V18MLA0402NR

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 25V 20A 1 22V 28V 18V 14V 50mJ 40pF@1MHz 0402 贴片安装 1mm*500μm*600μm
供应商型号: V18MLA0402NR 涂标
供应商: 国内现货
标准整包数: 1

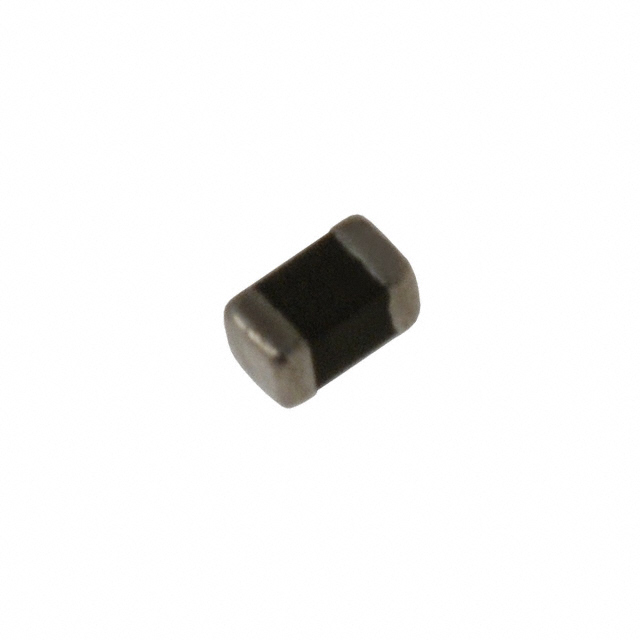

LITTELFUSE TVS二极管/ESD抑制器 V18MLA0402NR

V18MLA0402NR概述

    MLA系列表面贴装多层压敏电阻

    产品简介


    MLA系列是Littelfuse公司生产的一种瞬态电压抑制器(TVS),基于多层陶瓷制造技术。它主要用作电路板级保护,抑制各种瞬态事件,如电感开关瞬态和电磁兼容性(EMC)标准中的瞬态电压。这些组件广泛应用于电源、控制和信号线的瞬态电压保护,可以替代传统的大尺寸TVS二极管,具有更小的封装尺寸和更好的性能。

    技术参数


    MLA系列的具体技术参数如下:
    - 工作电压范围:DC 3.5V到120V
    - 交流电压范围:RMS 2.5V到107V
    - 浪涌电流(8/20μs脉冲):4A到500A
    - 浪涌能量(10/1000μs脉冲):0.02J到2.5J
    - 工作温度范围:-55°C到+125°C
    - 存储温度范围:-55°C到+150°C
    - 温度系数:<0.01%/°C
    - 认证:符合IEC 61000-4-2标准,适用于防静电放电(ESD)

    产品特点和优势


    MLA系列的特点如下:
    - 无卤素、RoHS合规
    - 多层陶瓷结构技术
    - 宽工作电压和能量范围
    - 耐温范围宽:-55°C至+125°C
    - 双向钳位能力
    - 低寄生电容
    - 高可靠性:经过10,000次重复脉冲测试,电压特性仍保持在规格内

    应用案例和使用建议


    MLA系列适用于多种应用场合,如:
    - 抑制电感开关瞬态和浪涌电压
    - ESD保护:满足IEC 61000-4-2标准,等级4(空气放电15kV,接触放电8kV)
    - 电路板级瞬态电压保护
    - 电磁兼容性(EMC)
    使用建议:
    - 在设计电路时,考虑MLA系列的高可靠性,减少额外的保护元件需求。
    - 在高电流环境下使用时,确保散热良好以避免热应力。

    兼容性和支持


    MLA系列与现代回流焊和波峰焊接工艺兼容。Littelfuse提供了详细的焊接指南,确保在不同焊接过程中达到最佳效果。

    常见问题与解决方案


    常见的问题及解决方案包括:
    - Q:如何避免热冲击?
    - A: 预热阶段是关键。在焊接过程中,确保预热至焊接峰值温度的100°C以内,且冷却过程要缓慢,避免快速降温导致热应力。

    - Q:如何选择合适的包装选项?
    - A: MLA系列提供多种包装选项,如'H', 'T' 和 'A' 选项,具体选择需根据客户需求。

    总结和推荐


    MLA系列表面贴装多层压敏电阻是一款高性能、可靠的瞬态电压抑制器。其出色的电气特性和广泛的适用范围使其成为电路板级保护的理想选择。推荐在需要瞬态电压保护的应用中优先考虑MLA系列。

V18MLA0402NR参数

参数
压敏电压 25V
不同频率时的电容 40pF@1MHz
最大直流电压 18V
最大压敏电压 28V
最大交流电压 14V
浪涌电流 20A
最小压敏电压 22V
电路数 1
能量 50mJ
长*宽*高 1mm*500μm*600μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

V18MLA0402NR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V18MLA0402NR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE V18MLA0402NR V18MLA0402NR数据手册

V18MLA0402NR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.6724
500+ ¥ 0.6238
1000+ ¥ 0.6129
2000+ ¥ 0.6075
库存: 10000
起订量: 50 增量: 10000
交货地:
最小起订量为:10
合计: ¥ 6.72
