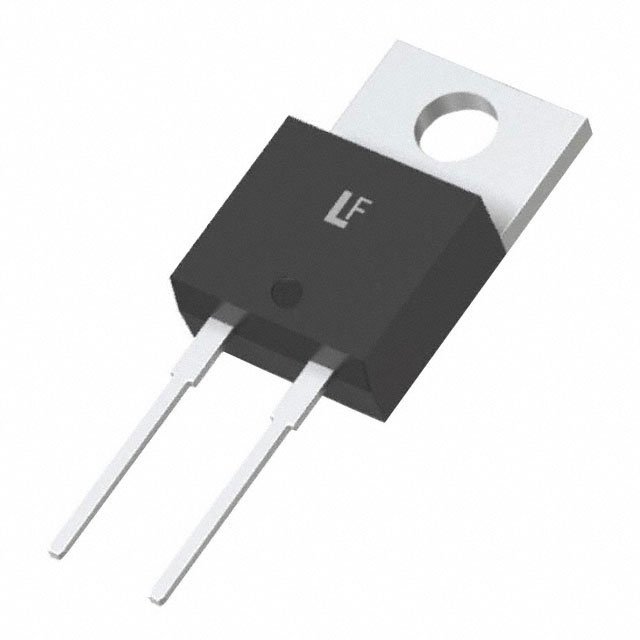

LSIC2SD065A20A

产品分类: 整流二极管/整流桥
厂牌: LITTELFUSE
产品描述: 650V 95A 0μs 50μA 45A 独立式 TO-220-2L 通孔安装
供应商型号: ZT-LSIC2SD065A20A
供应商: 海外现货
标准整包数: 1
LITTELFUSE 整流二极管/整流桥 LSIC2SD065A20A

LSIC2SD065A20A概述

    GEN2 SiC Schottky Diode 技术手册

    1. 产品简介


    产品类型: SiC(碳化硅)肖特基二极管
    主要功能: 这一系列的碳化硅肖特基二极管具有低反向恢复电流、高浪涌能力和高达175°C的最大工作结温。这些二极管特别适合那些需要提高效率、可靠性和热管理的应用场合。
    应用领域: 包括功率因数校正(PFC)或DC/DC转换器中的升压二极管、开关电源、不间断电源(UPS)、太阳能逆变器、工业电机驱动、电动汽车充电站等。

    2. 技术参数


    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 反复峰值反向电压 | VRRM | - | - | 650 | - | V |
    | 直流阻断电压 | VR | TJ = 25°C | - | 650 | - | V |
    | 持续正向电流 | IF | TC = 25°C | - | 45 | - | A |
    | 管壳温度下的正向电流 | IF | TC = 135°C | - | 20 | - | A |
    | 非重复性正向浪涌电流 | IFSM | TC = 25°C, TP = 10ms | - | 90 | - | A |
    | 功耗 | PTot | TC = 25°C | - | 135 | - | W |
    | TC = 110°C | - | 60 | - | W |
    | 工作结温 | TJ | - | -55 | 175 | - | °C |
    | 存储温度 | TSTG | - | -55 | 150 | - | °C |
    | 焊接温度 | TSOLD | - | - | 260 | - | °C |

    3. 产品特点和优势


    - 低反向恢复电流: 有助于减少能量损耗,提升效率。
    - 高浪涌能力: 在高电流冲击下仍能保持稳定性能。
    - 高工作结温: 最高可达175°C,适用于极端环境。
    - 快速且温度无关的开关行为: 提高系统响应速度,降低切换损耗。
    - AEC-Q101 认证: 符合汽车电子标准。
    - 正温度系数: 安全操作及并联使用方便。

    4. 应用案例和使用建议


    - Boost Diode in PFC 或 DC/DC Stages: 在功率因数校正或DC/DC转换器中作为升压二极管使用时,该二极管能够显著降低能耗。
    - 开关电源: 由于其快速切换特性,特别适用于高频率应用。
    - 太阳能逆变器: 能够承受高电流冲击,适合于光伏系统的能量转换。
    使用建议:
    - 确保二极管在规定的温度范围内使用,避免高温环境下导致性能下降。
    - 选择合适的焊点布局以确保良好的热传导和电气连接。

    5. 兼容性和支持


    - 兼容性: 与市场上主流的TO-220封装兼容。
    - 支持: 厂商提供详细的文档和技术支持,包括设计指南、安装指导等。

    6. 常见问题与解决方案


    - 问题: 高温环境下工作电流降低。
    解决方法: 选择适当的散热方式,如加装散热片或使用水冷系统。
    - 问题: 浪涌电流过大导致烧毁。
    解决方法: 使用保护电路,如TVS二极管进行保护。

    7. 总结和推荐


    优点:
    - 高效节能:低反向恢复电流和快速开关行为显著降低了能耗。
    - 高可靠性:高浪涌能力和正温度系数保证了长期稳定性。
    - 广泛应用:适合多种工业和消费电子产品。
    结论:
    这款GEN2 SiC Schottky Diode因其出色的性能和广泛的应用前景,在同类产品中具备较强的市场竞争力。强烈推荐给需要高性能二极管的设计者和工程师。
    以上是对Littelfuse公司生产的GEN2 SiC Schottky Diode的技术手册解析。希望这些内容能够帮助您更好地了解和应用这款高效能的碳化硅肖特基二极管。

LSIC2SD065A20A参数

参数
反向恢复时间 0μs
正向浪涌电流 95A
配置 独立式
If - 正向电流 45A
Ir - 反向电流 50μA
Vr-反向电压 650V
通用封装 TO-220-2L
安装方式 通孔安装
应用等级 汽车级
零件状态 停产
包装方式 管装

LSIC2SD065A20A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LSIC2SD065A20A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 整流二极管/整流桥 LITTELFUSE LSIC2SD065A20A LSIC2SD065A20A数据手册

LSIC2SD065A20A封装设计

查看详情并下载
Symbol
Footprint
3D Model
