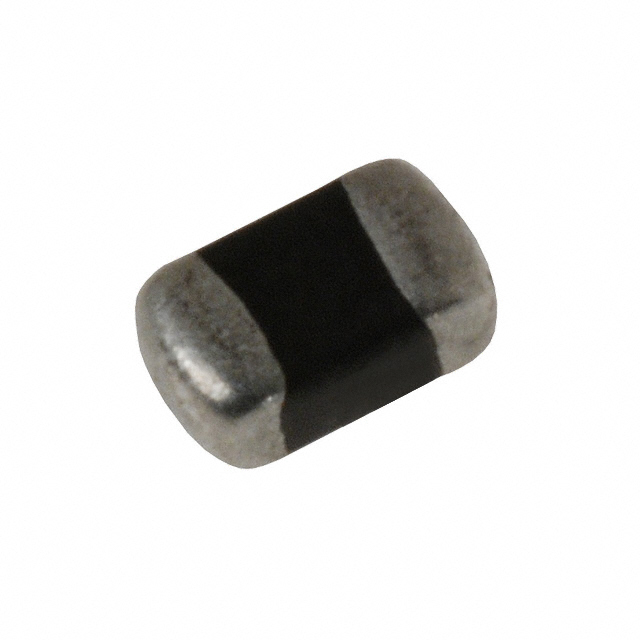

V3.5MLA0805LNT

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 5.35V 40A 1 3.7V 7V 3.5V 2.5V 100mJ 1.38nF@1MHz 0805 贴片安装 2.01mm(长度)*1.1mm(高度)
供应商型号: 18-V3.5MLA0805LNTTR-ND
供应商: Digi-Key
标准整包数: 10000
LITTELFUSE TVS二极管/ESD抑制器 V3.5MLA0805LNT

V3.5MLA0805LNT概述


    产品简介


    Metal-Oxide Varistors (MOVs) - MLA Automotive Series
    Littelfuse 的 MLA Automotive 系列瞬态电压浪涌抑制装置基于多层陶瓷制造技术。这类组件旨在抑制多种瞬态事件,如符合国际电工委员会 (IEC) 61000-4-2 或其他电磁兼容性 (EMC) 标准规定的事件。MLA Automotive 系列通常应用于保护电路板上的集成电路和其他组件。
    产品类型:表面贴装多层压敏电阻(MLVs)
    主要功能:瞬态电压浪涌抑制
    应用领域:电源、控制和信号线上的保护;符合 ESD 保护标准(如 IEC 61000-4-2 和 MIL-STD-883c 方法 3015.7)

    技术参数


    - 连续工作电压范围 (VM(DC)):3.5V 至 120V
    - 额定交流电压范围 (VM(AC) RMS):2.5V 至 107V
    - 非重复性浪涌电流 (8/20µs 波形):高达 500A
    - 非重复性浪涌能量 (10/1000µs 波形):0.1J 至 2.5J
    - 操作温度范围 (TA):-40°C 至 +125°C
    - 存储温度范围 (TSTG):-40°C 至 +150°C
    - 封装尺寸:0603, 0805, 1206, 1210
    - 耐冲击电流:适用于 8/20µs 脉冲,最高达 500A
    - 电容:低电容版本

    产品特点和优势


    1. AEC-Q200 认证:满足汽车行业严格的测试标准
    2. 无卤素且 RoHS 合规:环保材料,符合环保标准
    3. 无引脚设计:适用于现代回流焊和波峰焊工艺
    4. 工作温度范围宽:从 -40°C 到 +125°C,比 Zener 二极管更宽
    5. 尺寸小巧:比塑料封装的组件体积小
    6. 双向钳位:无需塑料或环氧包装,具有更好的阻燃等级
    7. 负载泄放能量额定值:根据 SAE 规范 J1113 测试

    应用案例和使用建议


    - 电路板级瞬态事件抑制:用于抑制电感开关或其它瞬态事件,例如快速脉冲群 (EFT) 和浪涌电压
    - 静电放电保护:符合 IEC 61000-4-2 和 MIL-STD-883c 标准
    - 集成芯片和晶体管的瞬态电压保护:用于实现终端产品的电磁兼容性
    使用建议:
    - 在高功耗应用中,需要考虑热管理措施,确保设备能在高温环境下稳定运行。
    - 针对不同应用要求选择合适的电压等级和能量额定值。

    兼容性和支持


    - 兼容性:与现代焊接工艺兼容,如回流焊和波峰焊
    - 技术支持:Littelfuse 提供详细的技术文档和支持服务,帮助用户进行正确的安装和使用

    常见问题与解决方案


    1. 问题:设备在高温度下工作不稳定。
    - 解决方案:使用散热片或其他散热方法,确保设备保持在工作温度范围内。
    2. 问题:设备在高频应用中表现出不稳定。
    - 解决方案:确保选择适合频率范围的产品型号,并采取适当的电路设计措施。

    总结和推荐


    总结:MLA Automotive 系列瞬态电压浪涌抑制器具备多项独特功能和优势,广泛适用于各种工业和汽车应用。其宽泛的工作温度范围和环保材料使其成为行业内的优质选择。
    推荐:鉴于其卓越的性能、高可靠性及广泛的适用性,MLA Automotive 系列瞬态电压浪涌抑制器是值得推荐的产品。无论是工业控制还是汽车电子应用,这款产品都能提供可靠保护,满足各类严苛条件下的需求。

V3.5MLA0805LNT参数

参数
压敏电压 5.35V
最大交流电压 2.5V
最小压敏电压 3.7V
浪涌电流 40A
不同频率时的电容 1.38nF@1MHz
最大直流电压 3.5V
能量 100mJ
电路数 1
最大压敏电压 7V
长*宽*高 2.01mm(长度)*1.1mm(高度)
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

V3.5MLA0805LNT厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V3.5MLA0805LNT数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE V3.5MLA0805LNT V3.5MLA0805LNT数据手册

V3.5MLA0805LNT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.1513 ¥ 1.2664
库存: 10000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 12664
