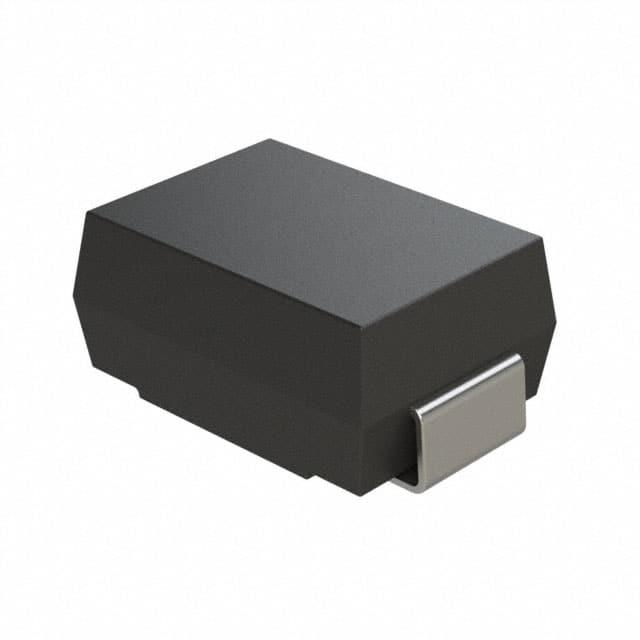

1.5SMB51CA

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 双向 1.5KW 21.7A 70.1V 48.5V SMB(DO-214AA) 贴片安装
供应商型号: 576-1.5SMB51CA
供应商: Mouser
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 1.5SMB51CA

1.5SMB51CA概述


    1. 产品简介


    TVS二极管系列,特别是1.5SMB系列,专为保护敏感电子设备免受雷击和其他瞬态电压事件的影响而设计。该系列的产品适用于多种应用场合,如电信、计算机、工业及消费电子产品中用于I/O接口、VCC总线以及其他易损电路的保护。1.5SMB系列采用表面贴装设计,优化了板载空间使用效率,并提供了优良的瞬态电压抑制性能。

    2. 技术参数


    主要参数:
    - 峰值脉冲功率:1500W(按10/1000μs波形)
    - 电源耗散:在无限热沉条件下,当温度TL=50°C时为5.0W
    - 最大瞬时正向电压:在50A下的单向组件为5.0V
    - 正向浪涌电流:8.3ms半正弦波为120A
    - 最高工作温度范围:-65°C至150°C
    - 存储温度范围:-65°C至175°C
    热阻:
    - 结到引脚热阻:20°C/W
    - 结到环境热阻:100°C/W
    反向漏电流及热系数:
    - 反向漏电流:在不同温度下不同型号有所不同
    - 温度系数:在0.085%至0.106%之间

    3. 产品特点和优势


    1. 紧凑设计:适用于表面贴装的应用,优化了板上空间。
    2. 卓越的保护能力:可承受高达1500W的瞬态电压。
    3. 高可靠性:具备良好的ESD(静电放电)和EFT(电快速瞬变脉冲群)保护性能。
    4. 低漏电流:确保长时间的稳定性。
    5. 温度适应性:宽泛的工作和存储温度范围,适合多种环境条件。

    4. 应用案例和使用建议


    应用案例:
    - 在电信设备中保护电源线路免受雷击引起的瞬态电压影响。
    - 在计算机系统中防止由于电磁干扰导致的数据线损坏。
    使用建议:
    - 鉴于该系列的高瞬态保护能力,建议在其电路设计中考虑过压吸收的需求,特别是在易受雷击区域。
    - 使用过程中需注意避免长时间处于极端温度环境下,以维持其性能稳定。

    5. 兼容性和支持


    - 兼容性:1.5SMB系列采用标准的DO-214AA封装,易于与现有电路板设计集成。
    - 厂商支持:提供详细的电气特性和热特性图表,支持文件齐全,便于用户进行设计验证。

    6. 常见问题与解决方案


    - Q: 如何选择合适的工作电压?
    - A: 根据设备的工作电压以及所需保护等级选择适当的工作电压范围。例如,如果需要保护一个24V的电源线路,可以选择具有相应工作电压范围的TVS二极管。

    - Q: 如何进行焊接工艺?
    - A: 推荐遵循JEDEC JESD22-B102标准进行焊接。确保预热阶段温度在150°C至200°C之间,焊接峰值温度控制在260°C±5°C内,保持时间为20至40秒。

    7. 总结和推荐


    总体而言,1.5SMB系列的TVS二极管凭借其出色的瞬态电压保护能力和多功能性,在各类应用中表现出色。对于那些需要可靠且高效的瞬态电压保护解决方案的设计者来说,这是一款值得推荐的产品。如果您在设计过程中需要考虑空间优化、高效保护及广泛的温度适应性,1.5SMB系列将是您的理想选择。

1.5SMB51CA参数

参数
击穿电压 48.5V
峰值脉冲电流 21.7A
峰值脉冲功率 1.5KW
极性 双向
工作电压 -
箝位电压 70.1V
DO-214AA,SMB
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

1.5SMB51CA厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

1.5SMB51CA数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE 1.5SMB51CA 1.5SMB51CA数据手册

1.5SMB51CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7015 ¥ 5.9277
10+ $ 0.6049 ¥ 5.1114
100+ $ 0.4015 ¥ 3.3927
500+ $ 0.3294 ¥ 2.7834
1000+ $ 0.2808 ¥ 2.3728
3000+ $ 0.2257 ¥ 1.9073
9000+ $ 0.2079 ¥ 1.7568
库存: 1581
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.92
直接购买
加入购物车
