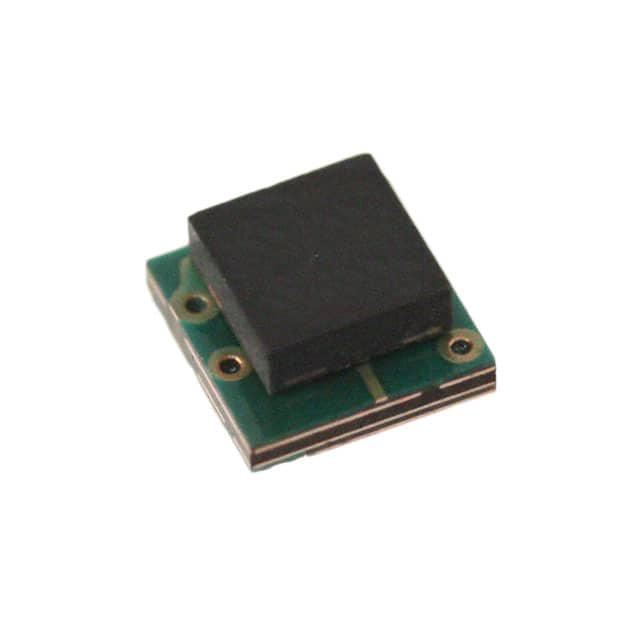

ZEN056V115A24LS

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 5.25V 5.8V 5.45V 1616 贴片安装 4.15mm(长度)*2mm(高度)
供应商型号: ZT-ZEN056V115A24LS
供应商: 海外现货
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 ZEN056V115A24LS

ZEN056V115A24LS概述

    PolyZen ZEN056V115A24LS 技术手册解析

    产品简介


    PolyZen ZEN056V115A24LS 是由 Littelfuse 开发的一种聚合物增强齐纳二极管(Polymer Enhanced Zener Diode),属于微组件结构。它以高精度的齐纳二极管为基础,结合了聚合物正温度系数(PTC)层的技术优势,主要用于保护敏感的便携式电子产品免受过电压、反向偏置、感应电压尖峰以及瞬态电压的影响。这类元器件非常适合于低功率直流设备的应用,例如便携式电子设备和使用棒状插头作为电源输入的系统。

    技术参数


    以下为产品的主要技术规格:
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +85°C
    - 额定电压(VZ): 5.45V 至 5.75V
    - 额定电流(Izt): 0.1A 至 1.15A
    - 最大保持电流(IHOLD): 1.0A @20°C
    - 泄漏电流(R Typ): 0.15Ω 至 0.18Ω
    - 最大工作电压(VINT Max): 24V
    - 最大故障电流(IFLT Max): 3A
    - 最大功耗(Tripped Power Dissipation Max): 24W
    - 外形尺寸: 长度:3.85mm 至 4.15mm;宽度:3.85mm 至 4.15mm;高度:1.4mm 至 2.0mm
    - RoHS 兼容性: 符合无铅标准及ELV指令

    产品特点和优势


    PolyZen ZEN056V115A24LS 的显著特点和优势包括:
    1. 稳定的齐纳二极管设计,能够有效防止下游电子元件受到过电压和反向偏置的影响。
    2. 过压瞬态抑制功能,通过PTC层实现快速响应,在过流情况下限制电流并增加电压降。
    3. 时间延迟型过压和反向偏置保护,确保更平稳的操作性能。
    4. 多瓦级功率处理能力,适合处理较大功率的故障事件。
    5. 一体化设计,简化了组装过程并提高了可靠性。
    6. 符合环保标准,如RoHS、ELV合规以及无卤素要求。

    应用案例和使用建议


    PolyZen ZEN056V115A24LS 广泛应用于以下领域:
    - 便携式电子设备的直流电源端口保护。
    - 利用棒状插头作为电源输入的系统保护。
    - 内部过压及瞬态电压抑制。
    - DC 输出电压调节。
    为了优化使用效果,建议在设计电路时考虑以下几点:
    - 确保电路板上的焊接条件满足推荐的回流焊规范。
    - 对于关键参数如泄漏电流和最大保持电流进行充分测试,以适应特定的应用需求。
    - 定期检查设备的状态,特别是在经历多次触发事件后,可能需要更换部件。

    兼容性和支持


    该产品与大多数标准的电子元件兼容,并且提供了良好的技术支持服务。Littelfuse 公司还提供详细的安装指南和技术文档来帮助客户更好地理解和使用这款产品。

    常见问题与解决方案


    以下是几个常见的使用问题及其解决方法:
    - 问:如何判断何时需要更换 PolyZen 设备?
    - 答:当设备经历多次触发事件或者长时间处于高温环境中时,应考虑更换。
    - 问:如果发现泄漏电流超出正常范围怎么办?
    - 答:检查周围环境温度是否过高或是否存在其他干扰因素,并调整相应的电路设计。
    - 问:为什么有时会出现短暂的输出电压波动?
    - 答:这可能是由于瞬态电压导致的,可以尝试添加额外的滤波电容来稳定输出。

    总结和推荐


    综上所述,PolyZen ZEN056V115A24LS 是一款高性能、高可靠性的聚合物增强齐纳二极管,特别适用于便携式电子设备和其他低功率直流装置中。它的集成设计减少了外部元件的需求,同时具备出色的过压保护能力和环境适应性。因此,我们强烈推荐这一产品用于上述提及的各种应用场景。

ZEN056V115A24LS参数

参数
击穿电压 5.45V
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 5.25V
箝位电压 5.8V
长*宽*高 4.15mm(长度)*2mm(高度)
通用封装 1616
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

ZEN056V115A24LS厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

ZEN056V115A24LS数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE ZEN056V115A24LS ZEN056V115A24LS数据手册

ZEN056V115A24LS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.852 ¥ 15.5196
库存: 0
起订量: 36 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
