LSP05GI277SX3333

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 320V(AC) 螺纹安装
供应商型号: ZT-LSP05GI277SX3333
供应商: 海外现货
标准整包数: 1

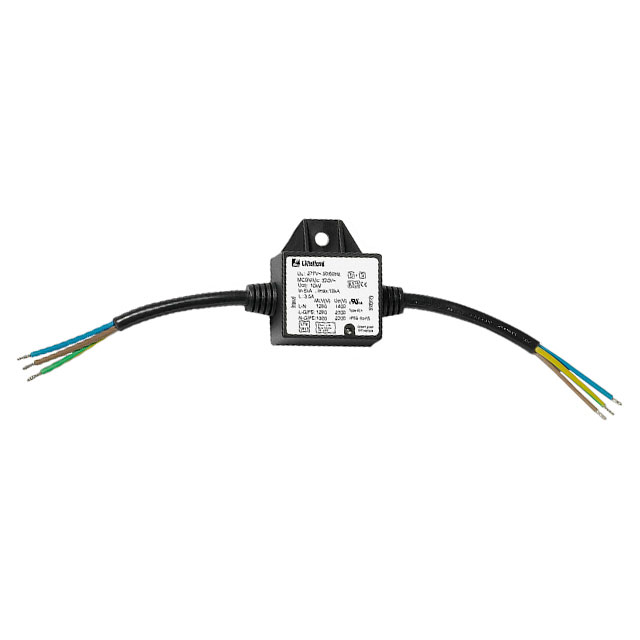

LITTELFUSE TVS二极管/ESD抑制器 LSP05GI277SX3333

LSP05GI277SX3333概述

    # Surge Protection Module: LSP05GI

    产品简介


    LSP05GI是Littelfuse公司开发的一款专用于户外及商业LED照明灯具的浪涌保护模块。这款模块具备过电压保护功能,适用于多种应用场景,如道路照明、交通信号灯、数字标牌、墙面照明、停车库照明、泛光照明、隧道照明及街道照明等。LSP05GI采用了Littelfuse特有的热保护压敏电阻技术,具有内置的热断开功能,即使在极端条件下也能有效防止灾难性故障和火灾危险。

    技术参数


    - 工作电压范围:120V至480V(交流)
    - 最大连续运行电压(MCOV):150V至510V
    - 最大泄放电流(Imax):10kA(8/20μs)
    - 额定泄放电流(In):5kA(8/20μs)
    - 测量限制电压(MLV):依据型号不同,范围在650V至3210V之间
    - 电压保护水平(Up):依据型号不同,范围在650V至3210V之间
    - 环境温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+85°C
    - 隔离电压能力:当热断开开关断开时,为600V
    - 绝缘电阻:>1,000 MΩ

    产品特点和优势


    LSP05GI的主要特点是内置的LED指示灯,可通知何时需要更换模块,从而节省了维护时间。此外,它还具备热保护功能,适合用于I类或II类绝缘灯具。高线对地/接地电阻使其在恶劣环境下仍能稳定运行,同时其IP66等级使其具备防尘防水能力。LSP05GI符合多个国际标准,包括UL 1449和IEC 61643-11,确保了其卓越的安全性能。

    应用案例和使用建议


    LSP05GI在户外及商业LED照明系统中得到广泛应用,尤其适用于高压环境。例如,在高速公路照明中,它可以有效防止雷击和其他瞬态过电压对灯具的损害。对于实际安装,建议选择合适的连接方式(并联或串联),并确保正确接地。此外,应定期检查LED指示灯的状态,以及时发现需要更换的模块。

    兼容性和支持


    LSP05GI可以与多种标准灯具兼容,且符合UL 1449和IEC 61643-11标准。Littelfuse公司提供了详尽的技术支持和售后服务,包括产品的使用说明、安装指南和技术咨询等。这使得用户能够轻松集成并维护该产品。

    常见问题与解决方案


    1. 问题:LED指示灯熄灭,模块可能已达到使用寿命。
    - 解决方法:根据指示灯状态判断模块是否需要更换,并联系专业人员进行检查和替换。
    2. 问题:模块所在灯具系统出现过电压报警。
    - 解决方法:检查所有相关组件,确保连接无误,并确认是否需要升级模块的额定电压等级。
    3. 问题:模块未能正常启动。
    - 解决方法:首先检查电源输入是否正确,然后检查模块的接线情况。如果问题仍然存在,建议联系Littelfuse公司的技术支持。

    总结和推荐


    总体而言,LSP05GI是一款高效、可靠的浪涌保护模块,特别适合于户外和商业LED照明系统。其内置LED指示灯、热保护功能和多标准认证确保了其在实际应用中的稳定性和安全性。无论是新建项目还是改造工程,LSP05GI都是一个值得信赖的选择。鉴于其显著的优势和广泛的适用性,强烈推荐在各种高压环境中使用LSP05GI来保护LED照明系统。

LSP05GI277SX3333参数

参数
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 320V(AC)
箝位电压 -
安装方式 螺纹安装
零件状态 在售
包装方式 散装

LSP05GI277SX3333厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LSP05GI277SX3333数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE LSP05GI277SX3333 LSP05GI277SX3333数据手册
