1SMB5.0AT3G

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 5V 单向 600W 65.2A 9.2V 6.4V SMB(DO-214AA) 贴片安装 4.32mm(长度)*2.3mm(高度)
供应商型号: 1459013
供应商: element14
标准整包数: 5

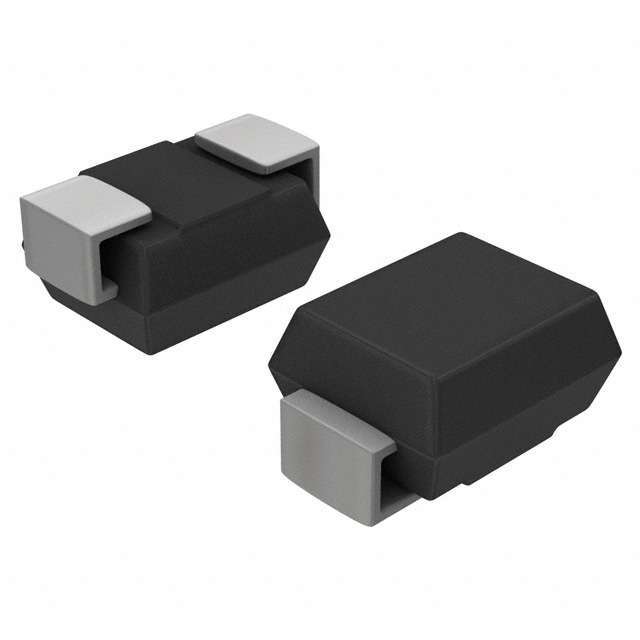

LITTELFUSE TVS二极管/ESD抑制器 1SMB5.0AT3G

1SMB5.0AT3G概述


    产品简介


    产品类型:瞬态电压抑制二极管(TVS Diodes)
    主要功能:保护敏感电子组件免受高电压和高能量瞬态的影响
    应用领域:通信系统、汽车、数控、过程控制、医疗设备、办公自动化设备、电源供应和其他工业及消费电子产品

    技术参数


    - 工作峰值反向电压范围:单向为5.0 V至170 V,双向为10 V至75 V
    - 标准雪崩击穿电压范围:单向为6.7 V至199 V,双向为11.7 V至91.7 V
    - 峰值功率:600 W @ 1.0 ms
    - 静电放电等级:Class 3 (> 16 kV)
    - 最大钳位电压:@ 峰值脉冲电流
    - 低漏电流:< 5.0 µA (高于10 V)
    - 响应时间:通常 < 1.0 ns
    - 引脚:无铅(符合IPC/JEDEC J-STD-609A.01规范)
    - SZ前缀:适用于汽车及其他需要特殊场地和控制变更要求的应用,符合AEC-Q101认证并可提供PPAP能力

    产品特点和优势


    - 卓越的钳制能力:具备出色的钳制能力和高速响应时间
    - 高浪涌承受能力:可承受高达600 W的峰值功率
    - 高度可靠性:采用成本效益高的封装形式,适用于各种严苛的应用环境
    - 市场竞争力:适用于广泛的工业和消费电子应用,能够满足不同客户的需求

    应用案例和使用建议


    - 通信系统:在信号线和数据线上安装TVS二极管,防止雷击和其它瞬态电压冲击
    - 汽车应用:在关键电路中使用TVS二极管,保护传感器和微处理器不受电压瞬变的影响
    - 电源供应:在电源输入端加入TVS二极管,保护后级电路免受高压冲击
    使用建议:
    - 确保选用的TVS二极管的工作峰值反向电压(VRWM)至少等于或大于预期的直流或连续峰值操作电压
    - 在电路设计时考虑到热管理,避免长期过载导致器件损坏

    兼容性和支持


    - 兼容性:可与多种电子元件和设备兼容,如通信模块、汽车控制板、电源转换器等
    - 支持:提供详细的用户手册和数据表,包括样本和技术支持服务,帮助客户解决使用过程中遇到的问题

    常见问题与解决方案


    - 问题1:设备在高温环境下无法正常工作
    解决方案:确认设备的工作温度范围,并根据需要进行散热设计,确保工作温度不超过最大额定值
    - 问题2:电路出现瞬态电压干扰
    解决方案:检查TVS二极管的型号选择,确保其击穿电压和峰值电流参数符合应用需求,并正确安装

    总结和推荐


    综上所述,Littelfuse SZ1SMB系列瞬态电压抑制二极管是一款高度可靠且性能优异的产品。它具有强大的钳制能力和快速的响应速度,适用于广泛的应用场合,特别适合通信系统、汽车电子、电源供应等关键应用。在设计时需注意合理的选型和安装方法以充分发挥其性能。因此,强烈推荐此系列产品给需要高水平电压保护的用户。

1SMB5.0AT3G参数

参数
箝位电压 9.2V
击穿电压 6.4V
峰值脉冲电流 65.2A
峰值脉冲功率 600W
极性 单向
工作电压 5V
长*宽*高 4.32mm(长度)*2.3mm(高度)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

1SMB5.0AT3G厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

1SMB5.0AT3G数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE 1SMB5.0AT3G 1SMB5.0AT3G数据手册

1SMB5.0AT3G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 0.3596 ¥ 3.01
10+ $ 0.2667 ¥ 2.232
100+ $ 0.1744 ¥ 1.4594
500+ $ 0.15 ¥ 1.2555
1000+ $ 0.1038 ¥ 0.8692
5000+ $ 0.0953 ¥ 0.7973
库存: 0
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
