TPSMB62A

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 62V 单向 600W 7.2A 85V 58.9V SMB(DO-214AA) 贴片安装
供应商型号: TPSMB62A
供应商: 国内现货
标准整包数: 1000

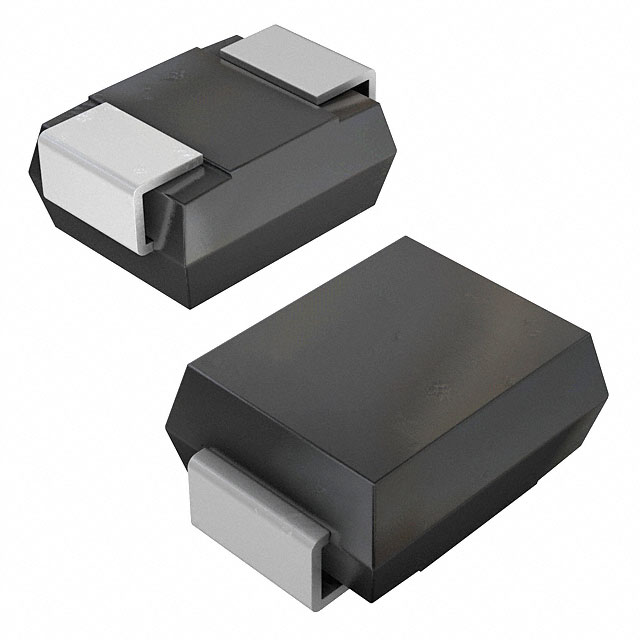

LITTELFUSE TVS二极管/ESD抑制器 TPSMB62A

TPSMB62A概述

    TPSMB系列瞬态抑制二极管技术手册

    产品简介


    TPSMB系列瞬态抑制二极管是专为保护敏感电子设备免受雷击及其他瞬态电压事件影响而设计的表面贴装器件,具备600W的峰值脉冲功率耗散能力。该系列产品广泛应用于汽车领域,用于保护I/O接口、VCC总线及其它易受损害的电路。

    技术参数


    | 参数 | 符号 | 值 | 单位 |

    | 峰值脉冲功率耗散(10/1000μs波形) | PPPM | 600 | W |
    | 无限散热器上的功耗(TL=50°C) | PM(AV) | 5.0 | W |
    | 前向浪涌电流(8.3ms单半正弦波) | IFSM | 100 | A |
    | 单向组件最大瞬时前向电压(50A时) | VF | 3.5/5 | V |
    | 操作结温范围(VBR≤91V) | TJ | -65至175 | °C |
    | 操作结温范围(VBR>91V) | TJ | -65至150 | °C |
    | 存储温度范围 | TSTG | -65至175 | °C |
    | 典型热阻结至引脚 | RθJL | 20 | °C/W |
    | 典型热阻结至环境 | RθJA | 100 | °C/W |

    产品特点和优势


    TPSMB系列瞬态抑制二极管具有多项独特的功能和优势:
    - 高可靠性应用,符合AEC-Q101认证标准;
    - 表面贴装设计以优化板空间;
    - 低外形封装,适合小型化设计;
    - 快速响应时间(通常小于1.0ns),确保瞬态电压的及时钳位;
    - 优秀的钳位能力,低递增浪涌电阻;
    - UL认可化合物符合V-0级可燃性等级;
    - 罗杰斯标准,符合RoHS要求,且无卤素;
    - 焊接耐高温(260°C/10秒)。

    应用案例和使用建议


    TPSMB系列二极管广泛应用于汽车电子系统中,用于保护车载网络的I/O接口和VCC总线。使用建议包括:
    - 在选择TPSMB型号时,考虑所需的工作电压(VBR)和反向漏电流(IR),以满足具体应用需求。
    - 考虑到焊接条件,确保在规定的预热和回流焊条件下进行安装,以保证长期稳定性和可靠性。

    兼容性和支持


    TPSMB系列二极管与JEDEC标准兼容,适合大多数现代电子产品中的使用。厂商提供详细的技术支持和售后服务,确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    - 问题:如何判断二极管是否损坏?
    - 解决方案:测量反向漏电流(IR),若显著增大则可能存在故障。
    - 问题:如何正确安装?
    - 解决方案:遵循JEDEC标准,确保预热和回流焊过程符合规定条件。
    - 问题:如何评估温度稳定性?
    - 解决方案:参考峰值脉冲功率降额曲线(图3),根据工作温度选择合适的型号。

    总结和推荐


    TPSMB系列瞬态抑制二极管是一款高性能的保护元件,具备卓越的瞬态电压抑制能力和良好的热稳定性。其广泛应用在汽车电子和其他高可靠性需求的场合。强烈推荐使用该系列产品以确保电子系统的可靠性和安全性。

TPSMB62A参数

参数
击穿电压 58.9V
峰值脉冲电流 7.2A
峰值脉冲功率 600W
极性 单向
工作电压 62V
箝位电压 85V
4.57mm(Max)
DO-214AA,SMB
2.24mm(Max)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TPSMB62A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

TPSMB62A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE TPSMB62A TPSMB62A数据手册

TPSMB62A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.8136
2000+ ¥ 0.7865
4000+ ¥ 0.7729
8000+ ¥ 0.7661
库存: 6000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 813.6
