首页  >  产品百科  >  5.0SMDJ17CAS

5.0SMDJ17CAS

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 双向 5KW 181.2A 27.6V 18.9V SMC(DO-214AB) 贴片安装
供应商型号: 18-5.0SMDJ17CASCT-ND
供应商: Digi-Key
标准整包数: 1

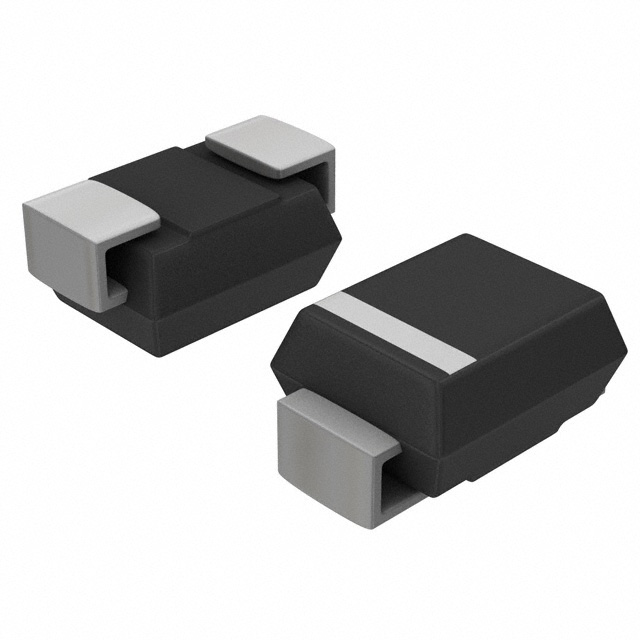

LITTELFUSE TVS二极管/ESD抑制器 5.0SMDJ17CAS

5.0SMDJ17CAS概述


    产品简介


    5.0SMDJxxS 系列是专为保护敏感电子设备免受雷击及其他瞬态电压事件损害而设计的瞬变电压抑制(TVS)二极管。这些二极管非常适合电信、计算机、工业及消费电子产品中各种接口(如I/O接口)、VCC总线和其他易受损害电路的保护。通过独特的单芯片设计,5.0SMDJxxS系列不仅提供了出色的瞬态电压保护性能,还具有优异的可靠性和耐用性。

    技术参数


    - 最大峰值脉冲功率耗散:在25°C时可达5000W,适用于10/1000μs波形。
    - 反向断开电压(VR):6.0V至58.0V不等。
    - 击穿电压(VBR):测试电流(IT)下为IT的1mA时的最大电压。
    - 钳位电压(VC):10/1000μs波形下的最大钳位电压。
    - 反向漏电流(IR):典型值小于2μA。
    - 正向电压降(VF):双向仅为3.5V。
    - 正向浪涌电流(IFSM):8.3ms半正弦波下可达300A。
    - 工作温度范围:-65°C 至 +150°C。
    - 存储温度范围:-65°C 至 +175°C。

    产品特点和优势


    - 快速响应时间:由于其高效能的TVS技术,能在瞬间响应并钳制瞬态电压。
    - 优秀的钳位能力:即使在极端电压条件下也能保持稳定的电压输出。
    - 低热阻:确保长期稳定工作,提高可靠性。
    - 广泛的认证和支持:符合UL 497B标准、RoHS标准、Halogen Free、JESD201A标准等,确保全球范围内广泛的应用兼容性。
    - 卓越的焊接耐热性:保证高达260°C/10秒的焊接条件。

    应用案例和使用建议


    5.0SMDJxxS系列的典型应用包括但不限于:
    - 保护电信系统中的敏感IC。
    - 防止数据线路上的静电放电(ESD)和快速瞬变(EFT)。
    建议用户在使用时遵循推荐的焊接参数以确保最佳效果,特别是温度上升和下降速率、预热时间等,以避免过高的热应力导致的产品失效。

    兼容性和支持


    5.0SMDJxxS系列适用于大多数表面贴装生产流程,且具备多种封装选项。此外,厂商提供全面的技术支持和详细的文档资料,帮助用户解决可能遇到的设计和应用难题。

    常见问题与解决方案


    - 问题:产品焊接时温度过高导致损坏。
    解决方案:严格按照建议的焊接条件操作,尤其是焊接过程中的温度曲线控制。
    - 问题:设备出现异常的电压峰值。
    解决方案:检查设备接地点是否正确连接,并确认外部电压波动情况。
    - 问题:发现漏电流超出预期。
    解决方案:检查接线是否松动或绝缘材料是否有破损。

    总结和推荐


    5.0SMDJxxS系列以其卓越的瞬态电压保护能力和广泛应用兼容性,在同类产品中脱颖而出。该系列产品尤其适合需要高水平瞬态电压防护的关键应用场合。考虑到其广泛的认证、优秀的性能以及可靠的支持服务,我们强烈推荐使用此系列产品。

5.0SMDJ17CAS参数

参数
击穿电压 18.9V
峰值脉冲电流 181.2A
峰值脉冲功率 5KW
极性 双向
工作电压 -
箝位电压 27.6V
7.11mm(Max)
DO-214AB,SMC
2.42mm(Max)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

5.0SMDJ17CAS厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

5.0SMDJ17CAS数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE 5.0SMDJ17CAS 5.0SMDJ17CAS数据手册

5.0SMDJ17CAS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.5875 ¥ 21.8644
10+ $ 1.4986 ¥ 12.5417
100+ $ 1.0185 ¥ 8.5233
500+ $ 0.8128 ¥ 6.802
1000+ $ 0.7466 ¥ 6.2484
库存: 3120
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.86
