LSP05GI120PH

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 150V(AC) 螺纹安装
供应商型号: ZT-LSP05GI120PH
供应商: 海外现货
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 LSP05GI120PH

LSP05GI120PH概述

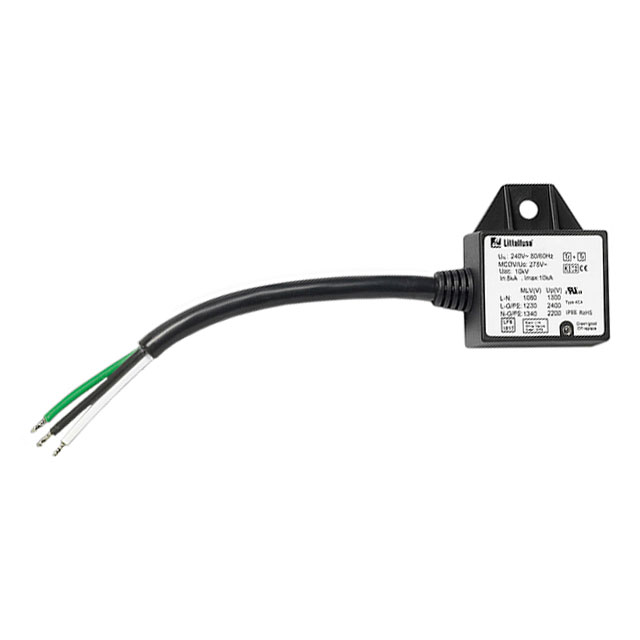

    # LSP05GI Surge Protection Module: A Comprehensive Guide

    1. 产品简介


    LSP05GI Surge Protection Module 是由Littelfuse公司生产的一款专门用于户外和商业LED照明系统的浪涌保护装置。这类设备广泛应用于多个领域,如道路照明、交通信号灯、数字广告牌、墙壁洗光、停车库照明、泛光照明、隧道照明及街道照明等。它们的主要功能是提供瞬态过电压保护,防止设备受到雷击或其他电源异常所导致的损害。

    2. 技术参数


    LSP05GI模块系列的详细技术规格如下:
    | 参数 | 描述 | 值 | 备注 |

    | 操作电压 (VAC) | 最大连续运行电压 (MCOV/UC) | 150 - 510 | 适用于不同等级的电压 |
    | 最大放电电流 (Imax) | 单次最大放电电流 | 10,000 A | 使用8/20µs波形 |
    | 额定放电电流 (In) | 15次脉冲放电电流 | 5,000 A | 使用8/20µs波形 |
    | 限制电压 (MLV) | 残余电压测量值 | 见图表 | 在15次8/20µs放电中取得 |
    | 电压保护水平 (Up) | 残余电压测量值 | 见图表 | 在8/20µs放电中取整数值 |
    该模块系列的详细电压规格如下:
    | 部件号 | 电压范围 (VAC) | 最大放电电流 (Imax) (A) | 额定放电电流 (In) (A) | 限制电压 (MLV) (V) | 电压保护水平 (Up) (V) |
    |
    | LSP05GI120 | 120 | 10,000 | 5,000 | 650 | - |
    | LSP05GI240 | 240 | 10,000 | 5,000 | 1080 | 1300 |
    | LSP05GI277 | 277 | 10,000 | 5,000 | 1260 | - |
    | LSP05GI347 | 347 | 10,000 | 5,000 | 1530 | - |
    | LSP05GI480 | 480 | 10,000 | 5,000 | 1800 | - |

    3. 产品特点和优势


    LSP05GI模块具有以下特点和优势:
    - 内置LED指示灯:当模块需要更换时会发出指示,便于维护。
    - 热保护:内置热断开功能,可有效防止极端情况下的灾难性故障和火灾危险。
    - 适用于I类或II类绝缘灯具。
    - 具有10kA的最大放电电流能力,满足多项行业标准要求(如ANSI C82.77-5-2015、ANSI C136.2-2015和IEEE C62.41.2)。
    - 高线对地/接地电阻,IP66防护等级(防尘防水)。
    - 可选择并联或串联连接方式。

    4. 应用案例和使用建议


    LSP05GI模块可以广泛应用于多种场合,如道路照明、停车场照明等。为了确保最佳效果,用户应根据具体的应用场景选择合适的部件号,并遵循安装指南进行正确连接。例如,在潮湿或灰尘较多的环境中,建议使用具有较高防护等级的产品。

    5. 兼容性和支持


    LSP05GI模块经过UL 1449和IEC 61643-11/EN 61643-11认证,可用于多种不同类型的电力系统。此外,制造商提供了全面的技术支持和维护服务,以确保客户能够充分利用这些产品的性能。

    6. 常见问题与解决方案


    根据技术手册中的常见问题及其解决方案,以下是一些可能遇到的问题及其解决办法:
    - 问题:LED指示灯熄灭
    - 解决方案:检查是否已达到使用寿命极限,并更换新的模块。
    - 问题:系统出现频繁跳闸现象
    - 解决方案:确认接线无误,并确保电路负载不超过额定值。
    - 问题:限制电压不达标
    - 解决方案:检查是否存在过载情况,必要时更换更高等级的产品。

    7. 总结和推荐


    LSP05GI模块是一款高性能的浪涌保护装置,专为户外和商业LED照明系统设计。它具备高可靠性和出色的保护性能,能够有效应对各种恶劣环境条件下的电压波动。基于以上特点,强烈推荐在LED照明工程中使用此款产品,以提高系统的稳定性和安全性。

LSP05GI120PH参数

参数
工作电压 150V(AC)
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
安装方式 螺纹安装
零件状态 在售
包装方式 散装

LSP05GI120PH厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LSP05GI120PH数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE LSP05GI120PH LSP05GI120PH数据手册

LSP05GI120PH封装设计

查看详情并下载
Symbol
Footprint
3D Model
