首页  >  产品百科  >  5.0SMDJ28A-T7

5.0SMDJ28A-T7

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 5KW 110A 45.4V 31.1V SMC(DO-214AB) 贴片安装
供应商型号: TS-5.0SMDJ28A-T7
供应商: 海外现货
标准整包数: 500

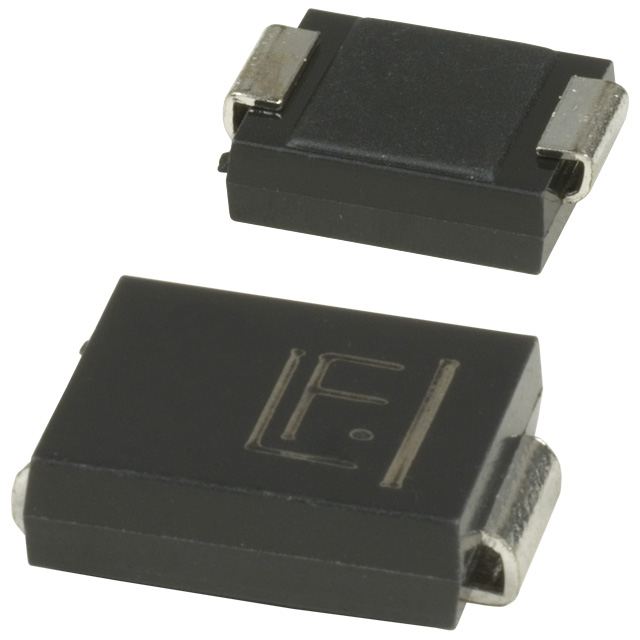

LITTELFUSE TVS二极管/ESD抑制器 5.0SMDJ28A-T7

5.0SMDJ28A-T7概述

    5.0SMDJ系列瞬态电压抑制二极管技术手册

    产品简介


    5.0SMDJ系列瞬态电压抑制(TVS)二极管专为保护敏感电子设备免受雷电等瞬态电压事件损害而设计。适用于电信、计算机、工业和消费类电子等多种应用领域中的I/O接口、VCC总线以及其他易受电压冲击影响的电路保护。本系列产品提供双向和单向两种类型,具有高效能和紧凑的表面贴装封装。

    技术参数


    - 最大峰值脉冲功率耗散:5000W (10/1000μs波形)
    - 无限热沉下的功率耗散:6.5W (TA=50℃)
    - 正向浪涌电流:300A (8.3ms半正弦波)
    - 最高瞬时正向电压(仅限单向):5.0V (100A)
    - 工作温度范围:-65°C 至 150°C
    - 存储温度范围:-65°C 至 175°C
    - 典型热阻:结到引脚热阻RθJL 15°C/W;结到环境热阻RθJA 75°C/W

    产品特点和优势


    - 高性能峰值脉冲能力:5000W,满足严苛的应用需求。
    - 低外形SMD封装:减小PCB占用空间。
    - 快速响应时间:通常小于1.0ps。
    - 卓越的钳位能力:在10/1000μs波形下表现出色。
    - 内置应变释放:提高可靠性。
    - 玻璃钝化芯片接头:提高耐用性。
    - 环境友好:符合RoHS标准和无卤素要求。

    应用案例和使用建议


    - 电信设备:保护通信接口,防止雷击引起的损坏。
    - 计算机系统:保护主板和外设的电源线路。
    - 工业设备:用于高压保护。
    - 消费电子:适用于各种家用电器的过压保护。
    建议在设计时考虑散热管理,特别是高电流浪涌时,以确保产品长期稳定运行。如果需要更详细的使用指南,可以参考相关应用笔记。

    兼容性和支持


    - 认证标准:IEC 61000-4-2 ESD 30kV (Air),30kV (Contact),IEC 61000-4-4 EFT等。
    - 封装标准:JEDEC DO214AB。
    - 支持:Littelfuse提供详尽的技术文档和支持服务,包括应用指南、测试报告和样品。

    常见问题与解决方案


    - 问题1:热耗散不足导致过热。
    解决方法:增加散热片或使用更大尺寸的PCB区域来改善热耗散。

    - 问题2:漏电流过高。
    解决方法:检查接线和焊接质量,确保没有虚焊和短路现象。

    - 问题3:响应时间慢。
    解决方法:重新校准系统或更换更高性能的型号。

    总结和推荐


    5.0SMDJ系列瞬态电压抑制二极管以其卓越的性能和广泛的应用范围成为同类产品中的佼佼者。其紧凑的封装、优异的热管理和可靠性使其非常适合于现代电子设备的过压保护需求。建议在设计阶段全面考虑其特性,以确保最佳的保护效果。强烈推荐使用此产品以确保设备的安全和可靠性。

5.0SMDJ28A-T7参数

参数
峰值脉冲电流 110A
峰值脉冲功率 5KW
极性 -
工作电压 -
箝位电压 45.4V
击穿电压 31.1V
7.11mm(Max)
DO-214AB,SMC
2.42mm(Max)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

5.0SMDJ28A-T7厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

5.0SMDJ28A-T7数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE 5.0SMDJ28A-T7 5.0SMDJ28A-T7数据手册

5.0SMDJ28A-T7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.9126 ¥ 7.7568
1000+ $ 0.8576 ¥ 7.2897
1500+ $ 0.8197 ¥ 6.9671
2500+ $ 0.7843 ¥ 6.6667
5000+ $ 0.7695 ¥ 6.5408
库存: 0
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 0
