TPSMB22CA

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 22V 双向 600W 19.9A 30.6V 20.9V SMB(DO-214AA) 贴片安装
供应商型号: TPSMB22CA
供应商: 国内现货
标准整包数: 1000

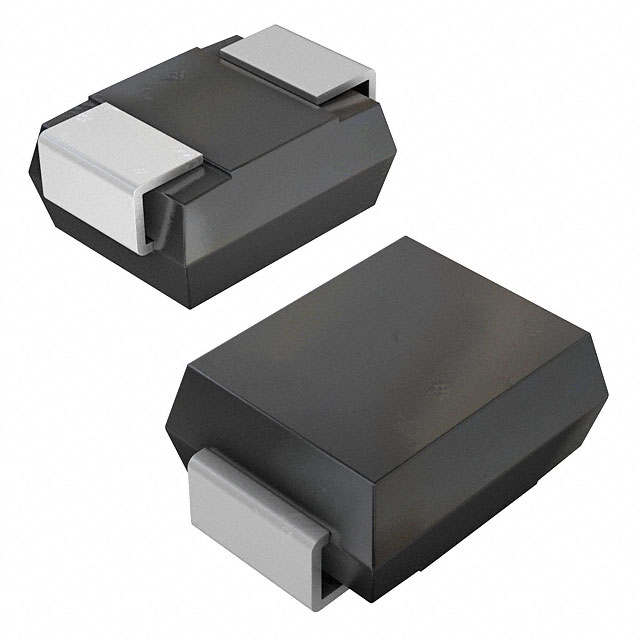

LITTELFUSE TVS二极管/ESD抑制器 TPSMB22CA

TPSMB22CA概述

    # TPSMB系列瞬态抑制二极管(TVS Diodes)技术手册

    产品简介


    TPSMB系列瞬态抑制二极管是专为保护敏感电子设备免受由雷电及其他瞬态电压事件引起的电压尖峰而设计的产品。这些二极管采用表面贴装技术,能够在有限的空间内提供高可靠性,并广泛应用于汽车和其他需要高可靠性的场合。
    主要功能和应用领域
    - 高可靠性应用和汽车级标准:符合AEC Q101标准。
    - 低轮廓封装:节省板载空间。
    - 快速响应时间:通常小于1.0纳秒。
    - 优异的钳位能力:峰值脉冲功率达600瓦。
    - 适用范围广:适用于I/O接口、VCC总线以及其他易受损害电路的保护。

    技术参数


    峰值脉冲功率
    - 额定峰值脉冲功率(PPPM):600瓦
    - 最大瞬时正向电压(单向):3.5伏
    热特性
    - 结到引脚热阻(RθJL):20℃/W
    - 结到环境热阻(RθJA):100℃/W
    绝缘特性
    - 反向泄漏电流(IR):典型值≤1微安(对于VR>10.2伏)
    - 绝缘耐压(VR):最高可达650伏
    应用温度范围
    - 工作结温(TJ):-65°C至175°C(对于VBR≤91V);-65°C至150°C(对于VBR>91V)
    - 存储温度范围(TSTG):-65°C至175°C

    产品特点和优势


    - 高可靠性:符合AEC-Q101标准,适合汽车及高可靠性应用。
    - 快速响应:响应时间小于1纳秒,有效防止瞬态电压损伤。
    - 低泄漏电流:在高压条件下仍能保持较低的泄漏电流。
    - 低热阻:有助于热量的有效散发,提升可靠性。
    - RoHS和无卤素:符合环保要求。

    应用案例和使用建议


    应用案例
    - 汽车应用:TPSMB系列广泛用于汽车电子设备,如CAN总线、传感器信号线路等,以保护这些线路免受雷击或其他瞬态电压的影响。

    使用建议
    - 在布线时,应确保每个终端有0.2x0.2英寸(5.0 x 5.0毫米)的铜箔区域,以优化热管理。
    - 在安装过程中,需遵循正确的焊接条件,确保二极管焊接可靠。

    兼容性和支持


    - 认证:符合JESD22-A103高温存储标准,JESD22-A108 HTRB标准,JESD22-A104温度循环标准,JESD22-A101 H3TRB标准,以及JESD22-A111 RSH标准。
    - 包装:3000个装Tape & Reel,符合EIA STD RS-481规范。

    常见问题与解决方案


    1. 问题:焊接温度过高导致二极管损坏。
    - 解决方案:严格控制焊接温度在规定的范围内,不要超过260°C。
    2. 问题:瞬态电压引起的反向泄漏电流过大。
    - 解决方案:检查二极管的安装位置和周围电路的设计,确保符合规定的热管理措施。

    总结和推荐


    优点
    - 高性能:快速响应时间和优异的钳位能力。
    - 高可靠性:符合多项国际标准。
    - 环保材料:无铅且RoHS合规。
    推荐使用
    TPSMB系列瞬态抑制二极管是一款非常出色的保护组件,适用于各种高可靠性应用,尤其是对瞬态电压防护有高要求的场合。无论是在汽车电子还是其他工业自动化设备中,TPSMB系列都值得推荐使用。

TPSMB22CA参数

参数
极性 双向
工作电压 22V
箝位电压 30.6V
击穿电压 20.9V
峰值脉冲电流 19.9A
峰值脉冲功率 600W
4.57mm(Max)
DO-214AA,SMB
2.24mm(Max)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TPSMB22CA厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

TPSMB22CA数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE TPSMB22CA TPSMB22CA数据手册

TPSMB22CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
