K1400E70RP2

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-K1400E70RP2
供应商: 海外现货
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 K1400E70RP2

K1400E70RP2概述

    Teccor®品牌双向标准SIDAC——Kxxxzy型号产品技术手册

    一、产品简介


    Teccor®品牌的双向标准SIDAC(硅双向电压触发开关)是高性能的半导体元件,广泛应用于高电压电源、天然气点火装置、高压钠灯和氙气闪光灯点火等场景。这些器件通过玻璃钝化结确保其坚固性和可靠性,能够在恶劣环境中稳定工作。

    二、技术参数


    以下是该型号SIDAC的主要技术规格:
    | 参数 | 最小值 | 最大值 | 单位 |
    ||
    | 触发/击穿电压VBO | 79V | 330V | V |
    | 反复峰值关断电压VDRM| 70V | 330V | V |
    | 通态电流峰值ITRM | 80A (60Hz) | 160A (50Hz) | A |
    | 通态电流浪涌峰值ITSM| 20A (60Hz) | 16.7A (50Hz)| A |
    | 关断电压上升率dv/dt| 1500V/μs V/μs |
    | 开启电流上升率di/dt| 150A/μs A/μs |
    | 储存温度范围TS | -40°C | 150°C | °C |
    | 结温范围TJ | -40°C | 125°C | °C |

    三、产品特点和优势


    1. 双向电压触发:能够实现正向和反向的触发,适用于交流电路。
    2. 高电压耐受能力:具备高电压峰值关断能力,适用于各种高电压环境。
    3. 玻璃钝化结:提高了产品的耐用性和稳定性。
    4. 快速响应:优秀的电流和电压上升率保证了快速的开关响应时间。
    5. 环境适应性强:可以在宽泛的温度范围内工作,适用多种恶劣环境。

    四、应用案例和使用建议


    1. 天然气点火器:结合气体放电管,提高点火效率和安全性。
    2. 高压钠灯:通过稳定的通断控制,延长灯泡寿命。
    3. 氙气闪光灯:快速、稳定的电流控制使其在摄影和医疗等领域得到广泛应用。
    使用建议:
    - 确保负载与SIDAC匹配,避免过载导致损坏。
    - 在高温环境下,应采取散热措施以保持正常工作。
    - 操作前,检查系统是否满足最小触发电压要求,防止误操作。

    五、兼容性和支持


    - 兼容性:可以与多种高压系统配合使用,尤其适用于交流电路。
    - 支持与维护:提供详细的安装指导和维修手册,厂商技术支持热线随时待命。

    六、常见问题与解决方案


    1. 问题:SIDAC在高温下频繁失效。
    解决方法:增加散热片或采取强制风冷,以降低器件温度。

    2. 问题:电路开启时间长,响应慢。
    解决方法:检查触发信号强度和频率,确保在合适的范围内。

    七、总结和推荐


    综上所述,Teccor®品牌的Kxxxzy系列SIDAC是一款性能卓越、适应性强的电子元件。其广泛的温度适应范围和优秀的电气特性使其在高电压、高功率应用中表现出色。推荐用户根据具体应用需求选择适合的产品,从而获得最佳的使用效果。

K1400E70RP2参数

参数
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -

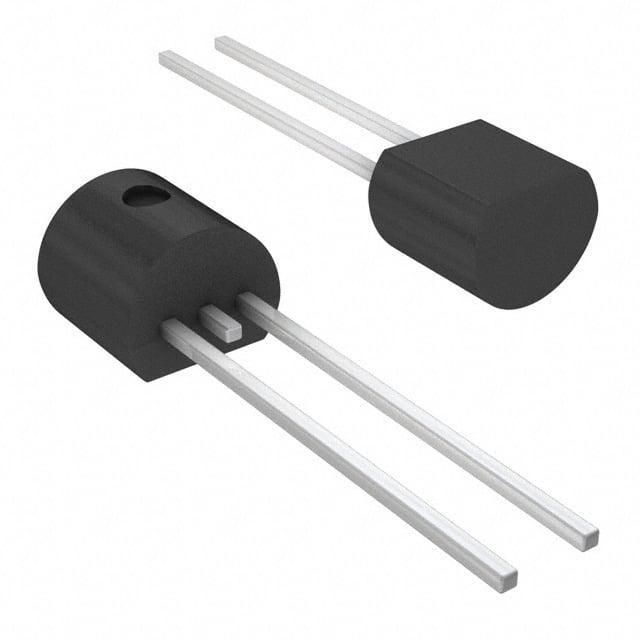

TO-226-2,TO-92-2(TO-226AC)
通用封装 TO-226-2,TO-226AC,TO-92-2
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

K1400E70RP2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

K1400E70RP2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE K1400E70RP2 K1400E70RP2数据手册
