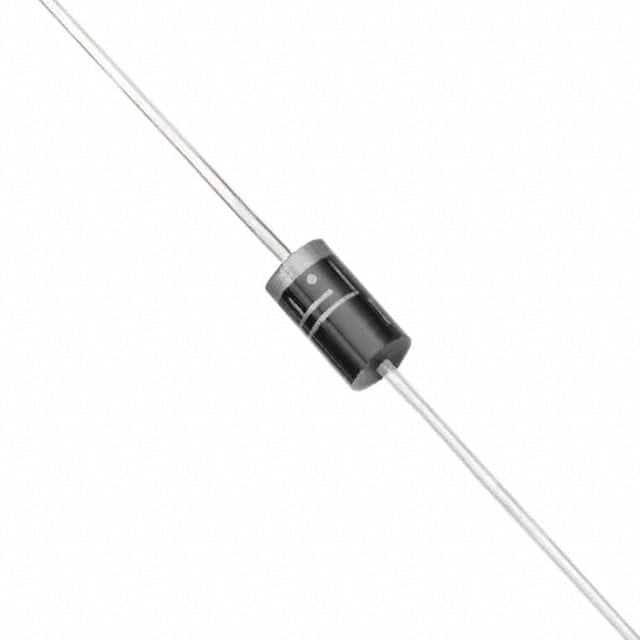

1.5KE68CA-B

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 58.1V 双向 1.5KW 16.5A 92V 64.6V DO-201AA,DO-27 通孔安装
供应商型号: 576-1.5KE68CA-B
供应商: Mouser
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 1.5KE68CA-B

1.5KE68CA-B概述

    # Transient Voltage Suppression Diodes: 1.5KE Series Overview

    产品简介


    1.5KE系列瞬态电压抑制二极管(TVS)是由Littelfuse公司设计制造的一种高性能保护元件,适用于多种应用场景。此系列产品具备双向和单向两种类型,可有效保护敏感的电子设备免受雷击及其他瞬态电压事件的影响。广泛应用于电信、计算机、工业以及消费电子产品等领域。这些二极管以其卓越的峰值脉冲功率吸收能力、快速响应时间和低正向电压降而著称,为关键电路提供可靠的保护。

    技术参数


    以下是1.5KE系列的主要技术规格:
    - 峰值脉冲功率耗散:1500W(10/1000µs波形),堆叠式芯片版本可达2kW。
    - 稳态功率耗散:6.5W(在75°C下)。
    - 最大瞬态正向浪涌电流:200A(单个半正弦波)。
    - 最大瞬时正向电压:双向为3.5V或5.0V(视具体型号而定)。
    - 工作温度范围:-55°C至+175°C。
    - 典型热阻抗:
    - 结到引脚:15°C/W
    - 结到环境:75°C/W
    此外,1.5KE系列还通过了多项行业认证,如RoHS合规、无卤素设计以及符合IPC/JEDEC标准的无铅终端材料。

    产品特点和优势


    1.5KE系列具有以下显著特点:
    - 高效的瞬态电压抑制能力。
    - 快速响应时间,通常小于1.0微秒。
    - 出色的钳位电压性能。
    - 稳定可靠的操作特性。
    - 符合严格的环保要求。
    - 优秀的电气隔离与热管理性能。
    这些特性使其成为保护敏感电子组件的理想选择,尤其适合需要高可靠性防护的应用场景。

    应用案例和使用建议


    1.5KE系列广泛应用于通信接口、电源总线及其它易损电路中。例如,在服务器机房中,它可以用来防止因电力波动引起的设备损坏;在家庭网络设备里,则能确保用户设备的安全运行。针对不同的应用需求,推荐根据实际工作条件选择合适的电压等级。对于高频信号线路,建议采用低电容版本以减少对信号质量的影响。

    兼容性和支持


    1.5KE系列支持多种封装形式,并且与其他主流半导体器件高度兼容。Littelfuse公司提供了全面的技术文档和支持服务,包括详细的安装指南和技术咨询热线,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问:如何确定正确的TVS二极管?
    - 答:需根据系统的最大允许电压及预期的瞬态能量来挑选合适的产品型号。
    2. 问:长时间储存后性能会变化吗?
    - 答:不会,但应遵循制造商提供的存储条件执行长期存放操作。
    3. 问:更换旧款产品时需要注意什么?
    - 答:检查新旧款之间的电气参数差异,并确认物理尺寸匹配。

    总结和推荐


    综上所述,1.5KE系列瞬态电压抑制二极管凭借其优异的技术指标和广泛的适用性,在众多行业中得到了广泛应用。它不仅能够有效地保护各种类型的电子设备免受瞬态过电压的危害,而且还能满足现代化设计对于小型化、轻量化的需求。因此,强烈推荐给那些寻求高品质、高性能保护解决方案的工程师们。

1.5KE68CA-B参数

参数
箝位电压 92V
击穿电压 64.6V
峰值脉冲电流 16.5A
峰值脉冲功率 1.5KW
极性 双向
工作电压 58.1V
9.5mm(Max)
DO-201AA,DO-27,Axial
通用封装 DO-201AA,DO-27
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

1.5KE68CA-B厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

1.5KE68CA-B数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE 1.5KE68CA-B 1.5KE68CA-B数据手册

1.5KE68CA-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.035 ¥ 8.7458
10+ $ 0.7544 ¥ 6.3747
100+ $ 0.5049 ¥ 4.2664
500+ $ 0.3499 ¥ 2.9568
1000+ $ 0.2884 ¥ 2.4366
2500+ $ 0.257 ¥ 2.172
10000+ $ 0.2321 ¥ 1.9608
库存: 349
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.74
