P1301CA2LRP

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 160V SMB(DO-214AA) 贴片安装
供应商型号: ZT-P1301CA2LRP
供应商: 海外现货
标准整包数: 1

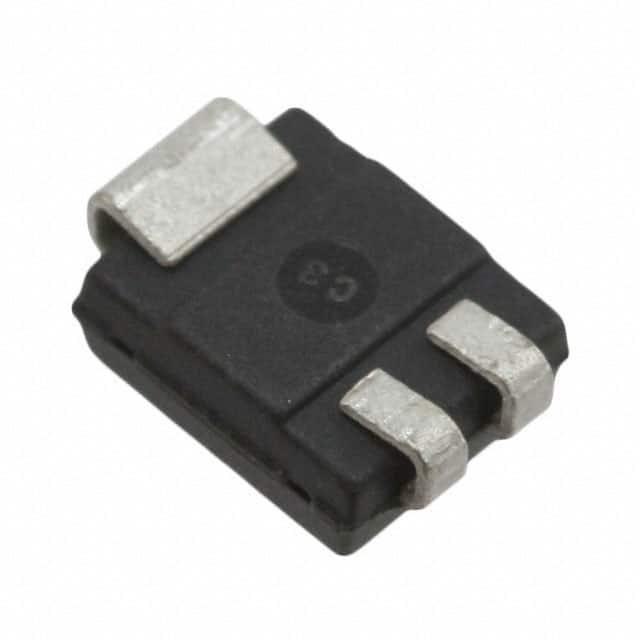

LITTELFUSE TVS二极管/ESD抑制器 P1301CA2LRP

P1301CA2LRP概述

    SIDACtor® Protection Thyristors:为SLIC提供卓越保护

    产品简介


    SIDACtor® Protection Thyristors是专为保护SLIC(用户线路接口电路)免受电压瞬变损害而设计的一系列电子元器件。这些器件属于单向、固定电压的修正DO-214型双向晶闸管系列,具有低电压尖峰、低导通电压的特点。该系列产品不仅能够实现单端口保护,而且其独特的电压切换特性特别适合处理负极性冲击,同时配备了一个钳位二极管来处理正极性冲击。

    技术参数


    - 型号及标识:如P0641CA2LRP,P0721CA2LRP等,具体型号参见电气特性表。
    - 电压参数:击穿电压VDRM范围在58V至200V之间,正向开关电压VS范围在120V至800V之间。
    - 电流参数:最大正向电流ITH为4A,最大反向阻断电流IDRM范围在800mA至1.5A之间。
    - 容值:典型电容值范围在20pF到70pF之间,随型号不同而异。
    - 工作温度:工作结温范围为-40°C到+150°C,存储温度范围为-65°C到+150°C。
    - 封装尺寸:详见尺寸表,引脚分布如图所示。
    - 热阻:结点到环境的热阻R0JA为85°C/W。
    - 包装选项:采用修正DO-214AA型3引脚带式包装,每卷2500个。

    产品特点和优势


    SIDACtor® Protection Thyristors具备以下几个显著的优势:
    - 低电压尖峰:有助于减少电压瞬变时的过冲现象。
    - 低导通电压:降低电路的功耗,提高能效。
    - 耐多次脉冲能力:即使在反复遭受过压脉冲的情况下,也能保持稳定的性能,不发生性能退化。
    - 短路故障保护:当瞬变电压超过其额定值时,能够安全地进入短路状态。
    - 集成钳位二极管:对正极性过电压提供额外保护。
    - 符合环保标准:RoHS合规且无卤素,环保无铅,满足现代电子产品生产标准。

    应用案例和使用建议


    该产品广泛应用于电话系统和数据通信网络中,用于保护设备不受电涌的影响。例如,在长途电信网络中,通过安装SIDACtor® Protection Thyristors,可以有效防止因雷击等外部因素引起的电压瞬变损害。
    使用建议:
    - 确保正确选择合适的型号以匹配实际应用需求。
    - 在安装过程中应注意正确识别引脚位置,避免错误连接导致的故障。
    - 适当考虑热管理措施,确保长时间稳定运行。

    兼容性和支持


    SIDACtor® Protection Thyristors与常见的通信和数据传输标准相兼容,如TIA-968-A/B,ITU K.20/21等。制造商提供了详细的技术文档和支持服务,以帮助用户顺利完成安装和调试过程。

    常见问题与解决方案


    1. Q: 设备在安装后无法正常工作
    - A: 检查安装方向是否正确,确认各引脚连接无误。如仍有问题,可能需要重新评估型号选择。
    2. Q: 产品在高温环境下表现不佳
    - A: 检查散热方案,确保设备处于允许的工作温度范围内。
    3. Q: 经历过一次高电压脉冲后,设备性能下降
    - A: 验证是否超过其额定脉冲承受能力,如有必要,请更换新的保护器件。

    总结和推荐


    总体而言,SIDACtor® Protection Thyristors凭借其出色的性能、可靠的安全保障和广泛的适用范围,是SLIC电路保护的理想选择。对于需要高度可靠和高效防护的应用场景,推荐使用此系列的产品。

P1301CA2LRP参数

参数
工作电压 -
箝位电压 160V
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
DO-214AA,SMB (3 Leads),Compak
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

P1301CA2LRP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P1301CA2LRP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P1301CA2LRP P1301CA2LRP数据手册

P1301CA2LRP封装设计

查看详情并下载
Symbol
Footprint
3D Model
