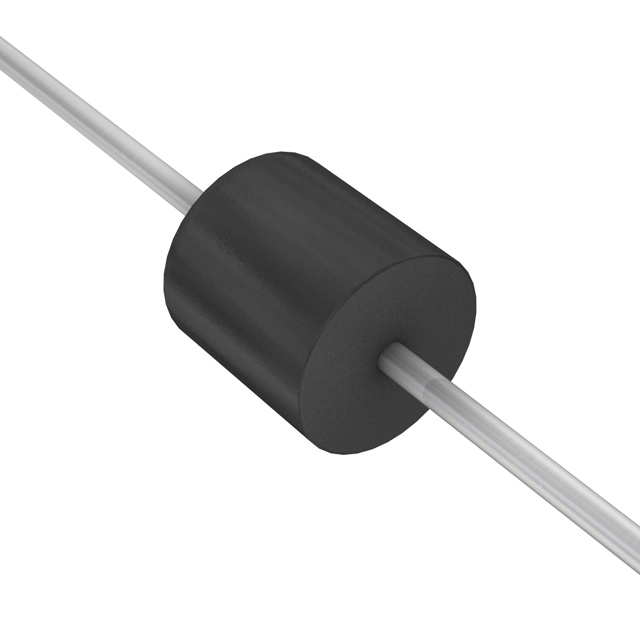

5KP14CA-B

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 14V 双向 5KW 219.8A 23.2V 15.6V CASE P-600 通孔安装
供应商型号: ZT-5KP14CA-B
供应商: 海外现货
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 5KP14CA-B

5KP14CA-B概述

    5KP 系列瞬态电压抑制二极管(TVS)技术手册

    产品简介


    瞬态电压抑制二极管(TVS)是一种广泛应用于各种电子设备保护的关键组件,特别适用于电信、计算机、工业和消费电子产品中的I/O接口、VCC总线及其他易损电路的保护。本手册详细介绍的是Littelfuse公司生产的5KP系列瞬态电压抑制二极管。

    技术参数


    - 峰值脉冲功率耗散:5 kW(在10/1000μs测试波形下)
    - 稳态功率耗散:在无限热沉条件下,当温度为75°C时为8.0 W
    - 单向峰值正向浪涌电流:400 A(在8.3ms半正弦波下)
    - 单向最大瞬态正向电压:3.5 V/5.0 V(100 A条件)
    - 工作结温和存储温度范围:-55°C 至 175°C
    - 典型热阻:
    - 结到引脚:8.0 °C/W
    - 结到环境:40 °C/W

    产品特点和优势


    - 高瞬态电压保护能力:能够承受高达5 kW的峰值脉冲功率,有效保护敏感电子设备免受雷击和其他瞬态电压事件的影响。
    - 快速响应时间:通常小于1.0 ps,确保在瞬间电压变化时能迅速响应并保护电路。
    - 出色的钳位能力:能够在峰值电流通过时提供稳定的钳位电压,减少损坏风险。
    - 低反向漏电流:典型情况下小于2 μA,减少了静态功耗。
    - 符合环保要求:无卤素,RoHS合规,提供Pb-free版本。

    应用案例和使用建议


    - 电信设备:用于保护路由器、交换机等设备的I/O接口,防止瞬态电压导致的数据丢失或损坏。
    - 计算机系统:保护主板上的关键电路,提高系统的稳定性和可靠性。
    - 工业控制设备:适用于工厂自动化设备,确保设备在恶劣环境下也能正常运行。
    - 建议使用:在安装过程中要确保正确连接极性,避免正负接反造成损害。使用前需要检查焊接参数,确保焊点质量和热管理。

    兼容性和支持


    - 兼容性:本产品适用于大多数标准焊接工艺,包括回流焊和波峰焊。
    - 认证和支持:获得IEC 61000-4-2和IEC 61000-4-4认证,提供JEDEC JESD201A标准的毛刺测试。

    常见问题与解决方案


    - 问题1:产品长时间高温焊接是否会损坏?
    - 解答:该产品可承受最高260°C/40秒的焊接条件,但仍需严格控制焊接时间和温度,以避免热损伤。

    - 问题2:产品如何处理浪涌电流?
    - 解答:通过内部设计和材料选择,该产品能够有效吸收和消散高达400 A的浪涌电流,确保电路安全。

    总结和推荐


    5KP系列瞬态电压抑制二极管凭借其出色的性能和广泛应用,在各种复杂环境中表现出色。其高功率处理能力和快速响应使其成为保护电子设备的理想选择。推荐在电信、计算机、工业及消费电子产品中优先考虑使用此产品。

5KP14CA-B参数

参数
箝位电压 23.2V
击穿电压 15.6V
峰值脉冲电流 219.8A
峰值脉冲功率 5KW
极性 双向
工作电压 14V
P600,Axial
通用封装 CASE P-600
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

5KP14CA-B厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

5KP14CA-B数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE 5KP14CA-B 5KP14CA-B数据手册

5KP14CA-B封装设计

查看详情并下载
