LSP05480LLPM

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 510V(AC) 螺纹安装 64mm*48mm*30mm
供应商型号: ZT-LSP05480LLPM
供应商: 海外现货
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 LSP05480LLPM

LSP05480LLPM概述

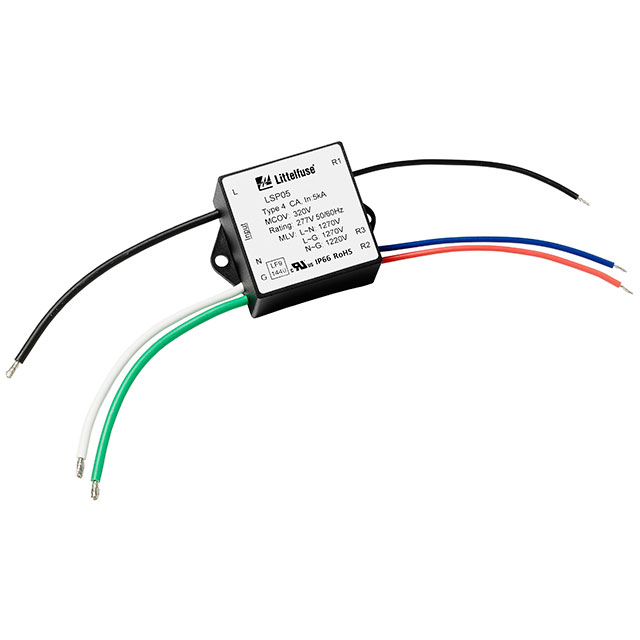

    # LSP05 LED照明浪涌保护模块

    产品简介


    LSP05 是一款由Littelfuse公司生产的LED照明浪涌保护模块。该模块专为户外和商业LED照明设备设计,能够有效保护灯具免受瞬态过电压造成的损害。它内置热断路保护功能,可在压敏电阻寿命终结或持续过电压情况下提供额外保护,避免灾难性故障和火灾风险。LSP05 模块符合多种国际标准,适用于道路照明、交通信号灯、数字广告牌等多种户外照明应用场合。

    技术参数


    - 额定最大连续工作电压范围:150VAC 至 510VAC
    - 最大泄放电流(Imax):8/20μs 波形下可达10,000A
    - 标称泄放电流(In):8/20μs 波形下可达5,000A
    - 工作环境温度范围:-45°C 至 +85°C
    - 存储温度范围:-45°C 至 +125°C
    - 隔离电压能力:600V
    - 绝缘电阻:>1,000MΩ
    - 防护等级:IP66 防水防尘
    - 尺寸:48x48x30mm(带安装耳)

    产品特点和优势


    - 热断路保护:内置的热断路功能可以在极端条件下避免损坏,提高安全性。
    - 兼容性强:满足ANSI C82.77-5-2015、IEEE C62.41.2等标准要求,适用于各种不同的安装环境。
    - 高可靠性和耐用性:能承受高达10,000A的最大泄放电流。
    - 指示线选项:提供并联连接模块的指示线选项,便于监测模块状态。
    - 紧凑设计:紧凑的外形使其易于安装于有限的空间内。

    应用案例和使用建议


    应用场景
    LSP05适用于多种户外照明系统,如道路照明、交通信号灯、数字广告牌、洗墙灯、停车场照明、泛光灯和隧道照明等。
    使用建议
    1. 在安装前确保环境温度符合-45°C 至 +85°C的工作温度范围。
    2. 根据实际需求选择合适的型号(如LSP05240 或 LSP05480),以匹配不同的额定电压。
    3. 安装时要注意模块的正确连接方式(并联或串联),确保LED模块正常运行。
    4. 定期检查模块的状态指示灯,以便及时发现并更换失效的模块。

    兼容性和支持


    - 认证和支持:LSP05符合UL 1449 Type 4、IEC61643-11 Class II / EN61643-11 Type 2等标准,具备自我声明的CE标志。同时提供全面的技术支持和售后保障。
    - 兼容性:可与其他标准设备一起使用,适用于多种类型的标准电源和LED驱动器。

    常见问题与解决方案


    1. 问:模块指示灯不亮怎么办?
    - 答:请检查接线是否正确,且LED驱动器是否正常工作。如果LED驱动器没有问题,则可能需要更换模块。
    2. 问:模块在高温环境下工作不稳定怎么办?
    - 答:确保环境温度在-45°C 至 +85°C范围内,必要时可以采取散热措施,如增加通风或使用外部冷却系统。
    3. 问:如何判断模块是否达到最大容量?
    - 答:查看指示灯状态,如果红灯亮起,则说明模块已经达到了最大容量,需要进行更换。

    总结和推荐


    LSP05 LED照明浪涌保护模块凭借其高可靠性、强大的保护能力和多样化的应用场景,在户外和商业LED照明领域展现出卓越的表现。其紧凑的设计、热断路保护功能以及广泛的适用范围使其成为一种值得信赖的产品。因此,我们强烈推荐使用LSP05模块来保护您的LED照明系统。

LSP05480LLPM参数

参数
工作电压 510V(AC)
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
长*宽*高 64mm*48mm*30mm
安装方式 螺纹安装
零件状态 在售
包装方式 托盘

LSP05480LLPM厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LSP05480LLPM数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE LSP05480LLPM LSP05480LLPM数据手册

LSP05480LLPM封装设计

查看详情并下载
Symbol
Footprint
3D Model
