1SMC12AT3G

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 单向 1.5KW 75.3A 19.9V 13.3V SMC(DO-214AB) 贴片安装 6.86mm(长度)*2.13mm(高度)
供应商型号: 2533133
供应商: 海外现货
标准整包数: 1

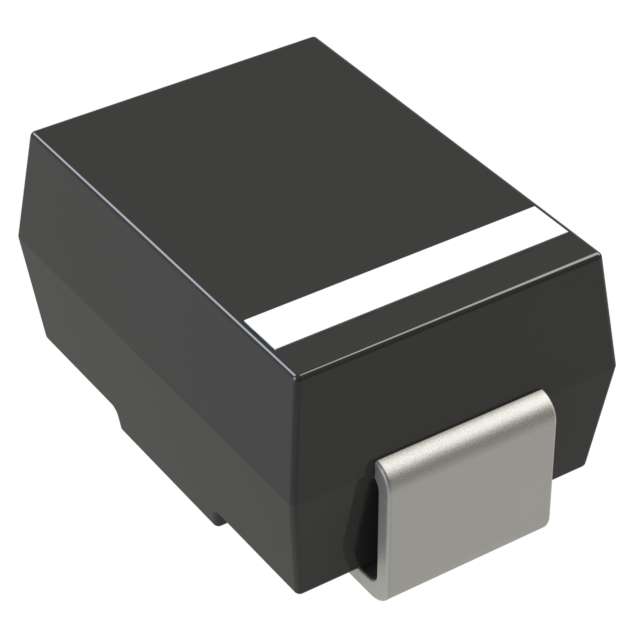

LITTELFUSE TVS二极管/ESD抑制器 1SMC12AT3G

1SMC12AT3G概述

    1SMC5.0AT3G 系列瞬态电压抑制器(TVS)技术手册

    产品简介


    1SMC5.0AT3G 系列是 Littelfuse 公司生产的瞬态电压抑制器(Transient Voltage Suppressor, TVS),设计用于保护敏感组件免受高电压、高能量瞬变的影响。此系列适用于通信系统、汽车、数控、过程控制、医疗设备、商业机器、电源供应等工业和消费应用。

    技术参数


    1. 工作峰值反向电压范围: 5.0V 至 78V
    2. 标准齐纳击穿电压范围: 6.7V 至 91.25V
    3. 峰值功率: 1500W(@1ms)
    4. 静电放电等级: 人体模型(Human Body Model, HBM)下的静电放电等级为 III 类(>16KV)
    5. 最大钳位电压: @ 峰值脉冲电流
    6. 低泄漏电流: <5A (高于10V)
    7. UL 认证: UL 497B认证,适用于隔离回路保护
    8. 响应时间: 通常 < 1ns
    9. 机械特性:
    - 封装: 无气泡的注塑成型热固塑料
    - 表面处理: 所有外部表面都具有抗腐蚀性,引脚易于焊接
    - 焊接温度: 最大焊接温度为260°C,持续10秒
    - 引脚: 修改后的 L-Bend,提供更大的接触面积到焊盘
    - 极性: 阴极端由模制的极性弯曲指示
    - 安装位置: 任意位置
    - 塑料表面安装

    产品特点和优势


    1. 优秀的钳位能力: 在高电压高能量瞬变条件下表现出色。
    2. 高浪涌能力: 能承受高达1500W的峰值功率。
    3. 低钳位阻抗: 在响应时间和抑制能力方面表现出色。
    4. 快速响应: 典型响应时间<1ns。
    5. 广泛的应用范围: 适用于多种工业和消费电子应用。
    6. UL 认证: 符合安全标准,增加了产品的可靠性。

    应用案例和使用建议


    在许多应用中,瞬态电压抑制器被放置在要保护的设备或组件并联。在这种情况下,瞬态电压抑制器的电容效应会产生时间延迟,而感性效应会导致保护设备两端出现过冲。为了减少过冲现象,可以采取以下措施:
    1. 电路布局优化: 减少外部感性效应,通过合理的设计来降低引线长度。
    2. 适当的选择输入阻抗: 输入阻抗(Zin)应足够高以防止保护设备过度应力,同时不应限制电路操作。

    兼容性和支持


    1. 其他电子元器件兼容性: 此TVS系列产品适合于多种电子设备和系统的保护,具体兼容性视应用需求而定。
    2. 技术支持: Littelfuse 提供相应的技术支持,确保产品的正常运行和维护。

    常见问题与解决方案


    1. 过冲问题: 由于感性效应导致的过冲可以通过改进电路布局和减少引线长度来缓解。
    2. 低泄漏电流: 高于10V时的泄漏电流小于5A,通常不会影响大部分应用。
    3. 焊接温度: 在260°C下,连续焊接不超过10秒。

    总结和推荐


    1SMC5.0AT3G系列瞬态电压抑制器以其出色的钳位能力、高浪涌能力和快速响应时间在各种应用中表现出色。它不仅具备广泛的兼容性,还获得了UL 497B认证,进一步提高了产品的可靠性和安全性。综上所述,此系列产品非常适合于各种工业和消费电子应用,强烈推荐使用。

1SMC12AT3G参数

参数
击穿电压 13.3V
峰值脉冲电流 75.3A
峰值脉冲功率 1.5KW
极性 单向
工作电压 -
箝位电压 19.9V
长*宽*高 6.86mm(长度)*2.13mm(高度)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

1SMC12AT3G厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

1SMC12AT3G数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE 1SMC12AT3G 1SMC12AT3G数据手册
