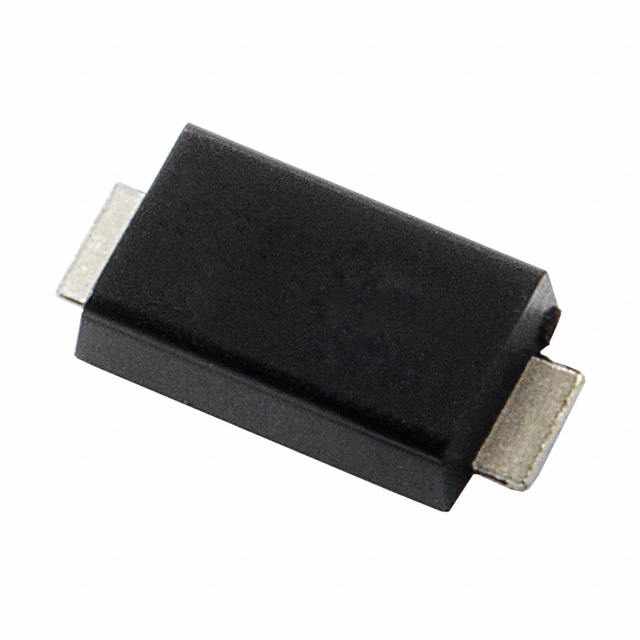

TPSMA6L5.0A

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 5V 单向 600W 65.3A 9.2V 6.4V SMA(DO-214AC) 贴片安装
供应商型号: TPSMA6L5.0A 涂标
供应商: 国内现货
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 TPSMA6L5.0A

TPSMA6L5.0A概述

    TPSMA6L系列TVS二极管技术手册

    1. 产品简介


    TPSMA6L系列TVS(瞬态电压抑制)二极管由Littelfuse公司生产,主要用于保护敏感电子设备免受负载断开和其它瞬态电压事件的影响。这款TVS二极管特别适用于高可靠性和汽车应用领域。其SMA低轮廓封装具有与SMB封装相同的电气性能,但高度更低(1.1毫米),适合空间受限的应用场合。这些二极管广泛应用于电信、计算机、工业及消费电子产品中的I/O接口、VCC总线和其他脆弱电路的保护。

    2. 技术参数


    - 最大额定值
    - 峰值脉冲功率耗散(TA=25℃):600瓦
    - 在无限大散热器上的功率耗散(TA=50℃):3瓦
    - 前向峰值浪涌电流(8.3毫秒单半正弦波):60安培
    - 最大瞬态前向电压(仅限单向):3.5伏
    - 工作结温和存储温度范围:-65至150℃
    - 典型热阻:结到引脚(RuJL)35℃/瓦,结到环境(RuJA)200℃/瓦
    - 电气特性
    - 各型号电压、电流和电阻参数详见附表。
    - 封装和外形尺寸
    - 封装形式:JEDEC DO-221AC
    - 材料:玻璃钝化结
    - 引脚镀层:雾锡镀层
    - 尺寸(英寸/毫米):
    - A:0.156/0.181 - 0.181/0.460
    - B:0.189/0.220 - 0.220/0.560
    - C:0.049/0.069 - 0.069/0.175
    - D:0.088/0.116 - 0.116/0.295
    - E:0.030/0.059 - 0.059/0.150
    - F:0.005/0.010 - 0.010/0.025
    - G:0.035/0.043 - 0.043/0.110

    3. 产品特点和优势


    - 高可靠性应用和汽车级认证:符合AEC-Q101标准。
    - 低轮廓封装:高度不超过1.1毫米,适合紧凑空间。
    - 与标准SMA/SMB封装兼容:便于布线设计。
    - 优秀的ESD/EFT防护能力:符合IEC 61000-4-2和IEC 61000-4-4标准。
    - 低电感和卓越钳位能力:典型响应时间小于1纳秒。
    - 焊接要求:符合JESD22-B102D标准,高温度焊接可达260℃/10秒。

    4. 应用案例和使用建议


    TPSMA6L系列二极管广泛应用于电信设备、计算机系统、工业自动化和消费电子产品的保护。例如,在车载系统中,这些二极管可以保护传感器和控制模块免受瞬态电压冲击。使用时,应确保按照制造商推荐的焊接条件进行焊接,以避免因过热而损坏。对于需要高可靠性的应用场合,选择适当的型号,确保其能在极端环境条件下稳定工作。

    5. 兼容性和支持


    TPSMA6L系列二极管与标准SMA和SMB封装产品兼容,简化了设计布局。制造商提供全面的技术支持和质保服务,以帮助客户在使用过程中解决问题。

    6. 常见问题与解决方案


    - 问题1:焊接过程中温度过高导致二极管损坏。
    - 解决方法:遵循推荐的焊接条件,控制预热、峰值温度和冷却速率,避免温度超过260℃。

    - 问题2:在高温环境下出现异常行为。
    - 解决方法:根据温度系数调整电压参数,确保在高温环境下仍能正常工作。

    7. 总结和推荐


    TPSMA6L系列TVS二极管凭借其出色的性能、高可靠性以及与多种标准封装的兼容性,成为市场上备受推崇的产品之一。无论是电信、计算机还是汽车领域,它都能提供有效的瞬态电压保护。强烈推荐用于需要高度可靠性和紧凑封装的应用场合。

TPSMA6L5.0A参数

参数
工作电压 5V
箝位电压 9.2V
击穿电压 6.4V
峰值脉冲电流 65.3A
峰值脉冲功率 600W
极性 单向
DO-221AC,SMA Flat Leads
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TPSMA6L5.0A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

TPSMA6L5.0A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE TPSMA6L5.0A TPSMA6L5.0A数据手册

TPSMA6L5.0A封装设计

查看详情并下载
Symbol
Footprint
3D Model
