1.5SMC220CA

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 185V 双向 1.5KW 4.6A 328V 209V SMC(DO-214AB) 贴片安装
供应商型号: 1.5SMC220CA 涂标
供应商: 国内现货
标准整包数: 3000

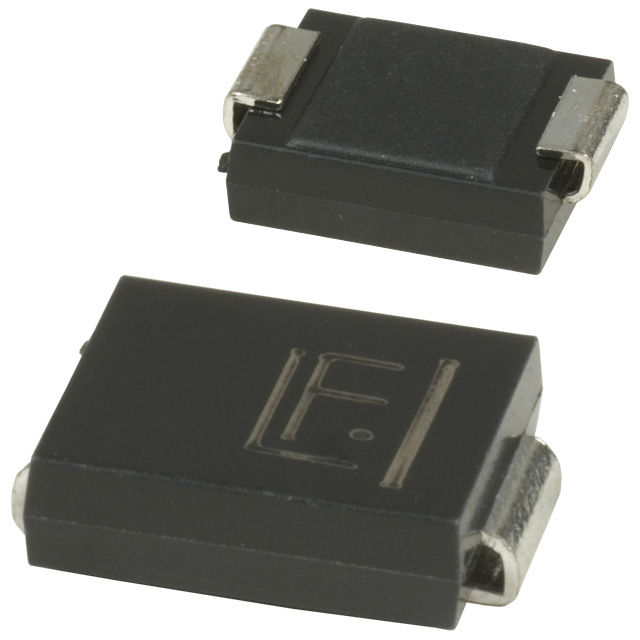

LITTELFUSE TVS二极管/ESD抑制器 1.5SMC220CA

1.5SMC220CA概述


    产品简介


    TVS Diodes(瞬态电压抑制二极管)
    TVS二极管是一种广泛应用于各种电子设备保护的半导体器件。本系列产品——1.5SMC系列,特别适用于电信、计算机、工业和消费电子产品中的I/O接口、VCC总线以及其他易损电路的电压瞬态保护。该系列产品是面向表面安装设计的,旨在优化板级空间,提供快速响应时间及低漏电流特性。

    技术参数


    - 峰值脉冲功率耗散:单芯片版本可达1500W,多芯片堆叠版本可达2000W(具体取决于型号)。
    - 峰值正向浪涌电流:在8.3ms单半正弦波条件下为200A。
    - 最大瞬时正向电压:单芯片版本为3.5V,多芯片堆叠版本为5.0V(仅限单向装置)。
    - 工作温度范围:TJ(结温)为-65至150℃,存储温度范围为-65至175℃。
    - 典型热阻:结到引脚的热阻为15℃/W,结到环境的热阻为75℃/W。
    - 其他电气特性:符合JEDEC JESD201A标准,且通过了IEC 61000-4-2和IEC 61000-4-4的ESD/EFT保护标准。

    产品特点和优势


    - 高功率处理能力:能够承受高达1500W的峰值脉冲功率,确保设备安全。
    - 出色的钳位能力:保证快速反应时间和低正向增量浪涌电阻,提高设备可靠性。
    - 优异的环境适应性:可在宽泛的工作和存储温度范围内可靠运行。
    - 环保材料:无铅、无卤素,符合RoHS标准,满足现代电子产品绿色要求。
    - 快速响应时间:小于1.0ps的响应时间,使设备在瞬态电压事件中得到及时保护。

    应用案例和使用建议


    - 应用案例:1.5SMC系列二极管广泛应用于数据通信设备、工业自动化系统、医疗设备等,特别是在需要高度可靠的信号保护场合。
    - 使用建议:在进行焊接操作时,要确保焊料温度不超过260℃,以避免损坏组件。在安装过程中,建议将二极管放置在较大的铜散热垫上,以确保更好的散热效果。

    兼容性和支持


    - 兼容性:1.5SMC系列二极管与标准表面贴装工艺兼容,可直接焊接在PCB板上。
    - 支持信息:供应商提供全面的技术文档和支持服务,包括详细的安装指南和故障排除手册。

    常见问题与解决方案


    - 问题:二极管在高温环境下出现异常发热现象。
    - 解决方案:检查是否正确安装在大散热面积的铜垫上,并确认周围没有遮挡物影响散热。如果问题仍然存在,考虑使用更高散热性能的型号。
    - 问题:设备出现误触发问题。
    - 解决方案:检查是否选择了合适的电压等级,并确保浪涌保护二极管的工作电压在合适范围内。

    总结和推荐


    1.5SMC系列瞬态电压抑制二极管是一款高性能的产品,具有出色的保护能力和广泛的适用性。它适合于对可靠性要求高的应用场景,如电信、计算机和工业控制设备。鉴于其卓越的特性、良好的环境适应性和广泛的兼容性,强烈推荐将其用于需要高水平保护的场合。

1.5SMC220CA参数

参数
峰值脉冲功率 1.5KW
极性 双向
工作电压 185V
箝位电压 328V
击穿电压 209V
峰值脉冲电流 4.6A
7.11mm(Max)
DO-214AB,SMC
2.42mm(Max)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

1.5SMC220CA厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

1.5SMC220CA数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE 1.5SMC220CA 1.5SMC220CA数据手册

1.5SMC220CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.785
6000+ ¥ 1.725
9000+ ¥ 1.695
12000+ ¥ 1.68
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 5355
直接购买
加入购物车
