5KP40CA-HRA

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 40V 双向 5KW 79.1A 64.5V 44.4V CASE P-600 通孔安装
供应商型号: ZT-5KP40CA-HRA
供应商: 海外现货
标准整包数: 1

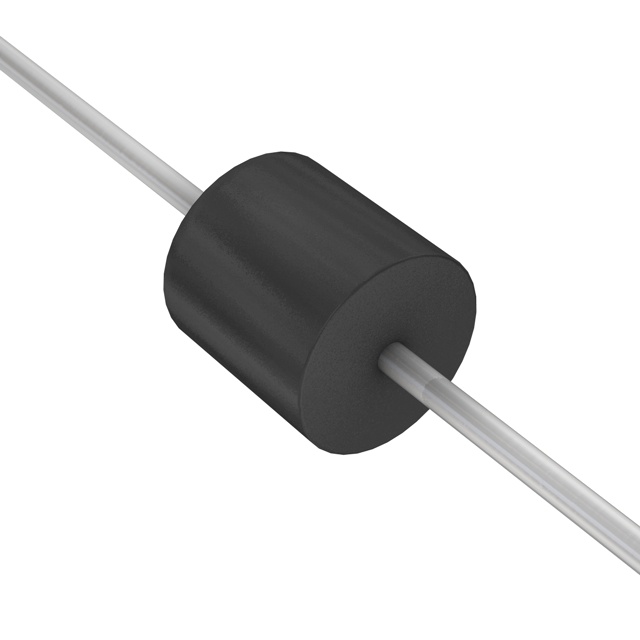

LITTELFUSE TVS二极管/ESD抑制器 5KP40CA-HRA

5KP40CA-HRA概述

    5KP-HRA 系列 TVS 二极管技术手册

    产品简介


    5KP-HRA系列TVS(瞬态电压抑制)二极管是为电信、计算机、工业和消费电子应用中敏感电子设备提供保护而设计的高可靠性系列。这些二极管专用于通过雷击和其他瞬态电压事件来保护电路,确保设备安全运行。它们特别适用于输入输出接口、VCC总线及其他易损电路的保护。

    技术参数


    以下是5KP-HRA系列TVS二极管的主要技术规格:
    | 参数名称 | 符号 | 最小值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: |
    | 峰值脉冲功率耗散 | PPPM | 5.0 | 5.0 | kW |
    | 稳态功率耗散 | PD | 8.0 | W |
    | 峰值正向浪涌电流 | IFSM | 400 | A |
    | 正向瞬态压降 | VF | 3.5 / 5.0 | V |
    | 工作结温和存储温度范围 | TJ, TSTG | -55 | 175 | °C |
    | 结到引脚热阻 | RθJL | 8.0 | °C/W |
    | 结到环境热阻 | RθJA | 40 | °C/W |
    此外,5KP-HRA系列还具备以下特性:
    - 10/1000μs脉冲波形下,峰值脉冲功率可达5 kW;
    - 快速响应时间:通常小于1.0 ps;
    - 低增量浪涌电阻;
    - 具有UL认可的复合材料,符合V-0燃点等级;
    - 铅(Pb)自由表面镀锡;
    - 符合RoHS和无卤标准;
    - 260°C/10秒焊接后能承受最大2.3 kg的张力。

    产品特点和优势


    5KP-HRA系列TVS二极管具备以下优势:
    - 极高的峰值脉冲功率耗散能力;
    - 超快的响应速度;
    - 出色的钳位能力;
    - 可靠的高温焊接性能,适用于现代无铅焊接工艺;
    - 支持RoHS和无卤素标准,符合环保要求;
    - 高质量的封装和表面处理,保证长期稳定工作。

    应用案例和使用建议


    5KP-HRA系列广泛应用于各种设备和系统中,如电信基站、服务器机房、工业控制设备和家用电器等。对于需要高性能保护的应用,如电源管理、信号线路保护和通信端口保护,该系列二极管尤为适用。建议在选择TVS二极管时考虑具体应用场景的需求,如电压范围、电流需求和环境条件。

    兼容性和支持


    5KP-HRA系列TVS二极管与现有主流设备具有良好的兼容性,可无缝集成到多种系统中。厂商提供了详尽的技术支持和售后服务,包括技术文档、样品测试和定制化解决方案等。用户可通过联系Littelfuse的服务部门获得技术支持和产品服务。

    常见问题与解决方案


    1. 问:如何选择合适的TVS二极管?
    - 答: 根据应用电路的具体电压和电流需求选择合适的TVS二极管。建议参考产品手册中的电气特性表进行选型。

    2. 问:如何判断TVS二极管是否损坏?
    - 答: 可以通过测量二极管的正向和反向电压来判断其状态。若检测到异常,则需更换新的二极管。
    3. 问:是否需要外接散热器?
    - 答: 在某些高功率应用场景下,可能需要额外的散热措施来保持正常工作温度,建议根据具体情况进行散热设计。

    总结和推荐


    总体来看,5KP-HRA系列TVS二极管凭借其高可靠性和出色的技术性能,在多种应用场景中表现出色。无论是电信设备、计算机网络还是工业控制系统,这一系列的产品都是理想的保护选择。强烈推荐使用5KP-HRA系列TVS二极管来保护您的关键电路,确保系统的长期稳定性和可靠性。

5KP40CA-HRA参数

参数
击穿电压 44.4V
峰值脉冲电流 79.1A
峰值脉冲功率 5KW
极性 双向
工作电压 40V
箝位电压 64.5V
9.1mm(Max)
P600,Axial
通用封装 CASE P-600
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

5KP40CA-HRA厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

5KP40CA-HRA数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE 5KP40CA-HRA 5KP40CA-HRA数据手册

5KP40CA-HRA封装设计

查看详情并下载
Symbol
Footprint
3D Model
