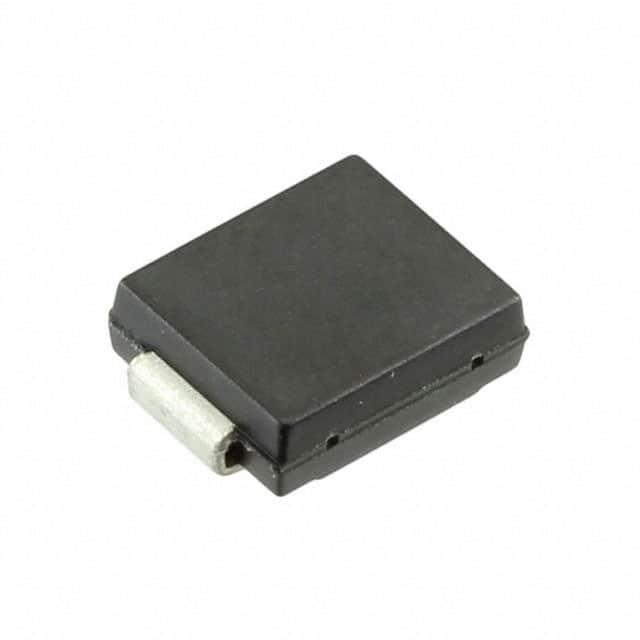

4.0SMDJ24A

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 单向 4KW 103A 38.9V 26.7V SMC(DO-214AB) 贴片安装
供应商型号: F6499TR-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 4.0SMDJ24A

4.0SMDJ24A概述

    # 4.0SMDJ24A 暫態電壓抑制二極管

    产品简介


    4.0SMDJ24A 是一款表面贴装式瞬态电压抑制(TVS)二极管,专为保护敏感电子设备免受雷电和其他瞬态电压事件引起的电压尖峰而设计。该器件具备高可靠性、低寄生电容和快响应时间等特点,广泛应用于电信、计算机、工业和消费电子产品等领域。

    技术参数


    | 参数 | 符号 | 值 | 单位 |

    | 最大峰值脉冲功率耗散(TA=25℃) | PPPM | 4000 | W |
    | 在无限热沉上功率耗散 | PD | 6.5 | W |
    | 峰值正向浪涌电流(8.3ms单半正弦波) | IFSM | 300 | A |
    | 正向瞬间电压(100A下) | VF | 3.5 | V |
    | 工作温度范围 | TJ | -65 至 150 | ℃ |
    | 存储温度范围 | TSTG | -65 至 175 | ℃ |
    | 典型热阻(结到引脚) | RθJL | 15 | ℃/W |
    | 典型热阻(结到环境) | RθJA | 75 | ℃/W |
    电气特性(TA=25℃)
    | 参数编号 | 标记 | 反向稳态电压 VR (伏特) | 击穿电压 VBR @ IT (伏特) | 最大钳位电压 VC @ IPP (10/1000μS) (伏特) | 最大钳位电压 VC @ IPP (8/20μS) (伏特) | 最大峰值脉冲电流 IPP (10/1000μS) (安培) | 最大峰值脉冲电流 IPP (8/20μS) (安培) | 最大反向漏电流 IR @ VR (微安) |
    |
    | 4.0SMDJ24A | 4PEZ | 24.0 | 26.70 | 29.50 | 38.9 | 51.0 | 650.0 | 2 |

    产品特点和优势


    1. 高峰值脉冲功率:在10/1000μs脉冲波形下的峰值脉冲功率可达4000W。
    2. 适合表面贴装:优化电路板空间利用。
    3. 低剖面封装:减少占位面积。
    4. 典型失效模式:短路保护,可防止过电压或过电流。
    5. Whisker 测试符合 JEDEC JESD201A 表 4a 和表 4c:确保可靠性。
    6. 静电放电(ESD)保护:符合 IEC-61000-4-2 标准。
    7. 快速响应时间:小于1.0ps。
    8. 优越的钳位能力:出色的瞬态保护性能。
    9. 高温回流焊接保证:260°C/40秒。
    10. 满足无铅标准:符合RoHS和Halogen Free标准。

    应用案例和使用建议


    应用案例
    1. 电信应用:保护电话线路免受雷击等瞬态电压影响。
    2. 计算机应用:保护电源线和数据接口。
    3. 工业应用:用于各类传感器和控制器的保护。
    4. 消费电子产品:如电视、音响等设备的外部接口保护。
    使用建议
    - 确保正确的电路布局,以最大限度地减少引线电感和分布电容。
    - 在安装时,选择合适的铜箔面积以确保有效的散热。
    - 考虑使用热阻较低的材料以提高散热效率。

    兼容性和支持


    - 兼容性:适用于多种表面贴装工艺,与大多数印刷电路板兼容。
    - 支持:提供详细的电气特性表、尺寸图和安装指南,方便用户进行集成和测试。

    常见问题与解决方案


    常见问题
    1. 安装过程中出现虚焊
    2. 高温回流焊接后出现焊点异常
    解决方案
    1. 检查焊接温度和时间:确保符合制造商提供的焊接条件。
    2. 检查焊点质量:使用放大镜或其他工具仔细检查焊接质量。

    总结和推荐


    4.0SMDJ24A 暫態電壓抑制二極管凭借其高峰值脉冲功率、快速响应时间和优秀的钳位能力,在多种应用中表现出色。它特别适用于需要高可靠性、低寄生电容和快响应时间的场合。总体来说,这是一款值得推荐的产品,特别是在电信、计算机、工业和消费电子产品领域。

4.0SMDJ24A参数

参数
箝位电压 38.9V
击穿电压 26.7V
峰值脉冲电流 103A
峰值脉冲功率 4KW
极性 单向
工作电压 -
7.11mm(Max)
DO-214AB,SMC
2.42mm(Max)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

4.0SMDJ24A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

4.0SMDJ24A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE 4.0SMDJ24A 4.0SMDJ24A数据手册

4.0SMDJ24A封装设计

查看详情并下载
Symbol
Footprint
3D Model
