5KP7.5CA-B

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 5KW 395.3A 12.9V 8.33V CASE P-600 通孔安装
供应商型号: ZT-5KP7.5CA-B
供应商: 海外现货
标准整包数: 1

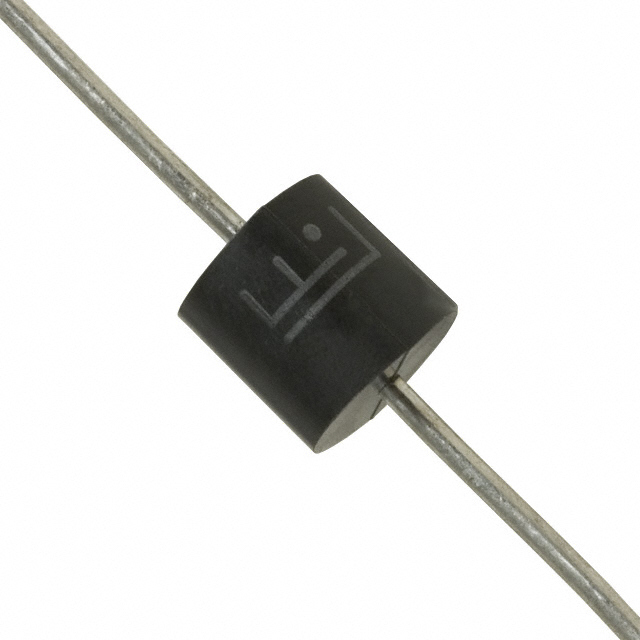

LITTELFUSE TVS二极管/ESD抑制器 5KP7.5CA-B

5KP7.5CA-B概述


    产品简介


    5KP系列是Littelfuse公司生产的瞬态电压抑制(TVS)二极管,适用于保护电信、计算机、工业和消费电子产品中的输入/输出接口、VCC总线和其他敏感电路。这些二极管能够有效地保护设备免受雷击和其他瞬态电压事件的影响。

    技术参数


    - 峰值脉冲功率耗散 (PPPM):5 kW(按10/1000μs测试波形)
    - 稳态功率耗散:在75°C下的无限热沉时为8.0 W
    - 峰值正向浪涌电流 (IFSM):400 A(单半正弦波)
    - 最大瞬间正向电压:单向部分3.5V,双向部分5.0V(100A时)
    - 工作结温和存储温度范围:-55°C至175°C
    - 典型热阻:结到引线8.0°C/W,结到环境40°C/W
    - 认证:通过UL、IEC 61000-4-2 ESD 30kV(空气和接触)、IEC 61000-4-4 EFT保护等标准

    产品特点和优势


    5KP系列TVS二极管具有以下特点和优势:
    - 高可靠性:峰值脉冲能力达5 kW,玻璃封装芯片结点,保证长时间稳定运行。
    - 快速响应:响应时间通常小于1.0ps。
    - 优秀的钳位能力:在大电流冲击下仍能保持较低的钳位电压。
    - 高温兼容性:能够承受260°C的焊接温度,适合于无铅焊接工艺。
    - 环保:符合RoHS和无卤素要求。

    应用案例和使用建议


    - 电信行业:用于保护通信设备的I/O接口,避免雷击和静电放电造成的损坏。
    - 消费电子产品:适用于家用电器中的过电压保护,例如电视、空调等。
    - 建议:在实际应用中,应确保安装环境温度不超过175°C,避免长时间处于高温环境中导致性能下降。

    兼容性和支持


    - 兼容性:5KP系列TVS二极管与各种设备兼容,适用于大多数标准焊锡工艺。
    - 支持:Littelfuse提供全面的技术支持,包括产品选型指南、应用说明和技术文档。

    常见问题与解决方案


    - Q1: 该产品的响应速度有多快?
    - A1: 5KP系列TVS二极管的响应时间通常小于1.0ps。

    - Q2: 最大瞬时正向电压是多少?
    - A2: 单向部分为3.5V,双向部分为5.0V(100A时)。
    - Q3: 如何处理长期暴露在高温环境中的问题?
    - A3: 应注意选择合适的散热方式,避免长时间在超过175°C的环境下使用。

    总结和推荐


    5KP系列TVS二极管是一款高性能的保护器件,适用于多种电子设备的过电压保护。其优秀的响应速度、钳位能力和高温兼容性使其在市场上具有很强的竞争力。对于需要保护敏感电路的应用场合,5KP系列TVS二极管是一个非常值得推荐的选择。

5KP7.5CA-B参数

参数
峰值脉冲功率 5KW
极性 -
工作电压 -
箝位电压 12.9V
击穿电压 8.33V
峰值脉冲电流 395.3A
P600,Axial
通用封装 CASE P-600
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

5KP7.5CA-B厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

5KP7.5CA-B数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE 5KP7.5CA-B 5KP7.5CA-B数据手册

5KP7.5CA-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
