CD4069BDTR

产品分类: 反相器
厂牌: XBLW/芯伯乐
产品描述:

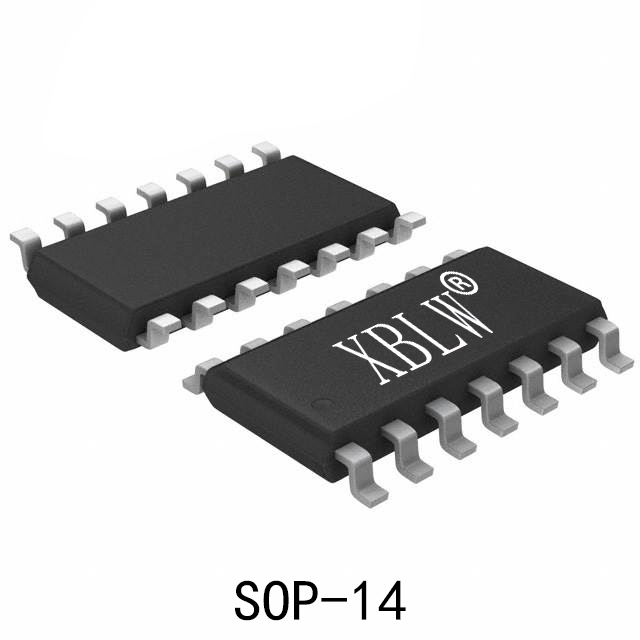

供应商型号: CD4069BDTR SOP-14
供应商: 云汉优选
标准整包数: 2500
XBLW/芯伯乐 反相器 CD4069BDTR

CD4069BDTR概述

    # XBLW CD4069 通用六反相器技术手册

    产品简介


    XBLW CD4069 是一款广泛应用的六通道无缓冲反相器,每个通道由单级电路组成。该器件的工作电源电压范围为3V至15V,可广泛应用于各种数字电路系统中。通过将输入信号进行反相处理,该芯片能够实现逻辑信号的转换,适用于需要逻辑电平转换的应用场合。

    技术参数


    工作条件
    - 供电电压:3V至15V
    - 输入电压:-40℃至+85℃
    - 输出电压:VDD = 5V时,低电平输出电压(VOL)最大为0.05V;高电平输出电压(VOH)最小为4.95V。
    - 存储温度范围:-65℃至+150℃
    - 推荐操作环境温度:-40℃至+85℃
    电气特性
    - 输入电流:最大为±10uA
    - 输出电流:
    - 低电平输出电流(IOL)最大为1mA(VDD=5V时)
    - 高电平输出电流(IOH)最大为-1mA(VDD=5V时)
    封装形式
    - DIP-14
    - SOP-14
    - TSSOP-14

    产品特点和优势


    XBLW CD4069 六反相器具有以下显著特点和优势:
    1. 宽电压范围:从3V到15V的宽供电电压范围使其能适应多种不同的电源环境。
    2. 全静态工作模式:在电源电压范围内静态工作,不需要动态刷新,适合长期稳定工作。
    3. 标准输出特性:对称的标准输出特性保证了信号传输的一致性和可靠性。
    4. 严格的温度特性:在-40℃至+85℃的宽温度范围内都能正常工作。
    5. 多样的封装选择:提供了DIP-14、SOP-14和TSSOP-14三种封装形式,方便用户根据具体需求进行选择。

    应用案例和使用建议


    XBLW CD4069 在多种场合下得到了广泛的应用,如:
    1. 逻辑电平转换:用于将不同电压等级的逻辑信号进行转换,满足不同芯片之间的信号传输需求。
    2. 脉冲信号整形:通过调整输入信号的波形,可以将不规则的信号进行整形,使输出信号更符合预期要求。
    3. 信号隔离:可以将两部分电路进行隔离,防止信号互相干扰。
    使用建议:
    - 确保所有未使用的输入端接地或连接到电源,以避免信号不稳定。
    - 为了确保最佳性能,在实际使用中应根据具体的应用场景选择合适的封装形式。

    兼容性和支持


    该器件与其他集成电路产品具备良好的兼容性,可以根据具体的应用需求进行搭配使用。厂商提供了完善的售后服务和技术支持,如果在使用过程中遇到任何问题,可以通过技术支持热线4009682003获取帮助。

    常见问题与解决方案


    1. 问题:在高温环境下使用时,总功率耗散(Ptot)超过额定值。
    解决方案:参考手册中的热阻数据,计算出实际环境下的最高允许功率,并采取散热措施降低器件的温度。
    2. 问题:信号延迟时间过长。
    解决方案:检查电路设计,确保负载电容(CL)不超过推荐值(通常为50pF),并适当降低输入频率。

    总结和推荐


    总体而言,XBLW CD4069是一款性能稳定且功能强大的六反相器,它具备宽电压范围、全静态工作模式以及标准的输出特性,可以满足大多数逻辑电平转换和信号整形的需求。其多样的封装选择也为用户提供了极大的便利。因此,强烈推荐在需要进行逻辑电平转换或信号整形的应用场合使用XBLW CD4069。
    通过上述分析可以看出,XBLW CD4069具备多项独特的优势,可以满足多种应用场合的需求。无论是工业自动化还是消费电子领域,都是一个值得信赖的选择。

CD4069BDTR参数

参数
最大工作供电电压 -
最小工作供电电压 -
逻辑系列 -
Iq-静态电流 -
电路数量 -
传播延迟时间 -
低电平输出电流 -
高电平输出电流 -

CD4069BDTR厂商介绍

XBLW公司是一家领先的高科技企业,专注于研发和生产各类高性能材料和组件。公司主营产品包括但不限于:

1. 先进材料:涉及高性能塑料、复合材料、特种合金等,广泛应用于****、汽车制造、电子设备等领域。

2. 精密机械组件:包括高精度轴承、齿轮、传动系统等,服务于工业自动化、机器人技术、精密仪器等行业。

3. 电子与电气产品:涵盖传感器、控制器、电源管理设备等,应用于智能电网、可再生能源、智能家居等多个市场。

4. 环保与节能技术:提供节能照明解决方案、废物处理技术、清洁能源设备等,致力于可持续发展和环境保护。

XBLW的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。
- 客户定制:提供个性化解决方案,满足客户的特定需求。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

XBLW公司以其卓越的产品和服务,赢得了全球客户的信赖和支持。

CD4069BDTR数据手册

厂牌 PDF简要描述 下载
XBLW/芯伯乐 反相器 XBLW/芯伯乐 CD4069BDTR CD4069BDTR数据手册

CD4069BDTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.36
5000+ ¥ 0.354
7500+ ¥ 0.345
库存: 100000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 900
直接购买
加入购物车
