74HC04PW,112

产品分类: 反相器
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: CY-74HC04PW,112
供应商: Avnet
标准整包数: 1

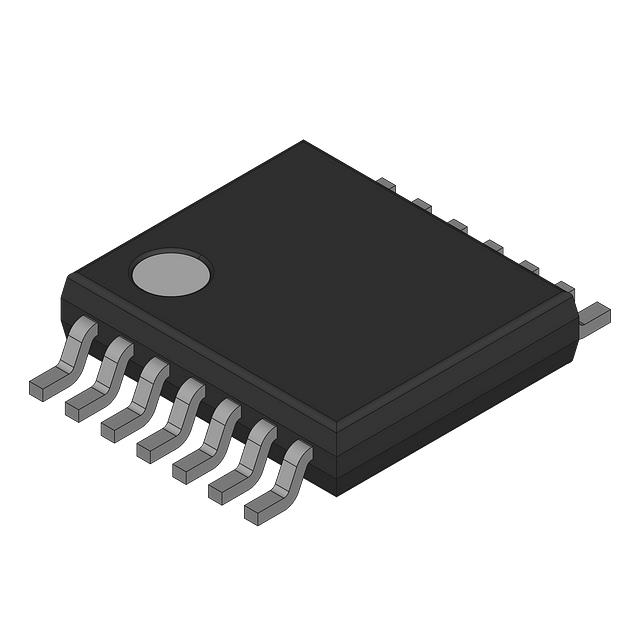

NXP SEMICONDUCTORS 反相器 74HC04PW,112

74HC04PW,112概述

    全面解析:Nexperia 74HC04 和 74HCT04 高速六路反相器

    1. 产品简介


    Nexperia 的 74HC04 和 74HCT04 是一款高速六路反相器,广泛应用于数字电路设计中。这两款芯片均具备六个独立的输入输出端口,能够将输入信号进行逻辑反相操作,即高电平输入转换为低电平输出,反之亦然。
    - 产品类型:逻辑芯片(Hex Inverter)
    - 主要功能:实现信号的逻辑反相,具备高输入阻抗及低功耗特性。
    - 应用领域:广泛应用于消费电子、工业控制、通信设备及汽车电子等领域,特别是在需要高性能和低功耗的场景下表现优异。

    2. 技术参数


    基本规格:
    | 参数 | 规格范围 |

    | 工作电压范围 | 2.0V 至 6.0V |
    | 输入类型 | 74HC04:CMOS;74HCT04:TTL |
    | 封装类型 | SO14、SSOP14、TSSOP14、DHVQFN14 |
    性能参数:
    | 参数 | 规格范围 |

    | 输入高电平阈值 | ≥1.2V(VCC=2.0V),≥2.4V(VCC=4.5V) |
    | 输入低电平阈值 | ≤0.8V(VCC=2.0V),≤1.35V(VCC=4.5V) |
    | 输出高电平(典型值)| ≥4.4V(VCC=4.5V,电流=20μA) |
    | 输出低电平(最大值)| ≤0.4V(VCC=4.5V,电流=5.2mA) |
    | 延迟时间(最大值) | 26ns(VCC=4.5V,负载=50pF) |
    工作环境:
    | 参数 | 规格范围 |

    | 存储温度范围 | -65°C 至 +150°C |
    | 工作温度范围 | -40°C 至 +125°C |

    3. 产品特点和优势


    - 多功能封装选择:提供多种封装形式,以满足不同设计需求(如SO14、SSOP14、TSSOP14、DHVQFN14)。
    - 高可靠性:支持静电放电保护,符合JEDEC标准JESD7A和JESD22-A114F,抗静电能力显著增强。
    - 宽工作电压范围:适应从2.0V到6.0V的工作电压,适合多种供电系统。
    - 出色的驱动能力:单通道输出电流可达±25mA,确保在复杂系统中稳定运行。
    - 低功耗:在推荐工作条件下,静态功耗低至数十微安,非常适合便携式设备和低功耗场景。

    4. 应用案例和使用建议


    应用案例
    - 通信接口隔离:在RS-485或RS-232通信接口中,用于信号的逻辑反转和噪声抑制。
    - 时钟信号生成:配合晶振或其他时钟源,用于生成稳定的方波信号。
    - 逻辑门电路扩展:当需要更多逻辑门时,可通过级联多个74HC04或74HCT04来扩展功能。
    使用建议
    - 在布线过程中,建议将输入端串联限流电阻,防止电压超过VCC时损坏内部器件。
    - 使用CMOS版本时,需注意匹配输入信号电平;而TTL版本则适用于传统TTL信号输入场景。
    - 优先选用具有较高封装热增强特性的型号(如DHVQFN14),以提升散热性能。

    5. 兼容性和支持


    - 兼容性:74HC04和74HCT04兼容多种主流电子设备,可直接替代同类竞品芯片,无需更改电路设计。
    - 技术支持:Nexperia 提供详细的技术文档、设计指南以及样品支持,同时拥有覆盖全球的服务网络,帮助客户快速解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 芯片功耗过高 | 检查负载是否超出规格,减少不必要的输出驱动负载。 |
    | 延迟时间过长 | 确保连接导线尽可能短,避免寄生电感和电容影响。 |
    | 静电放电导致损坏 | 正确接地,采用防静电措施,测试设备需符合ESD要求。 |

    7. 总结和推荐


    74HC04和74HCT04作为一款经典且高效的逻辑芯片,以其高可靠性、多功能性和低成本在电子设计领域占据重要地位。它不仅适用于日常的小型电路,还可在工业自动化、通信设备等领域发挥重要作用。对于需要高性能和多封装选择的设计者来说,这款芯片无疑是一个明智的选择。
    综上所述,强烈推荐使用74HC04和74HCT04系列芯片,无论是入门级开发者还是专业工程师,都将从中受益匪浅。
    最终评分:4.8/5

74HC04PW,112参数

参数
最大工作供电电压 -
最小工作供电电压 -
逻辑系列 -
Iq-静态电流 -
电路数量 -
传播延迟时间 -
低电平输出电流 -
高电平输出电流 -
通用封装 TSSOP14
包装方式 散装,管装

74HC04PW,112厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

74HC04PW,112数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 反相器 NXP SEMICONDUCTORS 74HC04PW,112 74HC04PW,112数据手册

74HC04PW,112封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0896 ¥ 0.7573
5000+ $ 0.0896 ¥ 0.7573
库存: 16205
起订量: 1321 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 757.3
