74LVC08APW,118

产品分类: 反相器
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号:
供应商:
标准整包数: 0

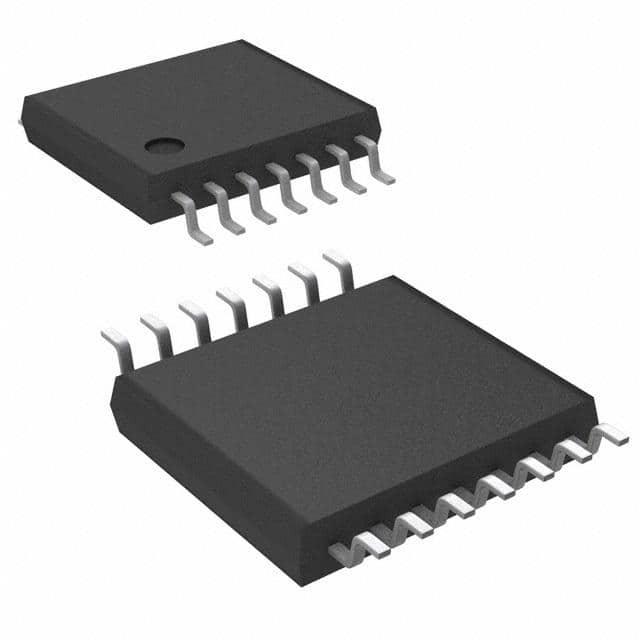

NXP SEMICONDUCTORS 反相器 74LVC08APW,118

74LVC08APW,118概述


    产品简介


    产品类型:
    74LVC08A是一款四通道双输入与门(AND gate),属于低电压CMOS系列逻辑集成电路。
    主要功能:
    这款集成电路主要用于执行逻辑与运算操作。它允许用户通过两个输入端(A和B)实现逻辑运算,并将结果输出到一个单独的输出端(Y)。其输入端可以接受3.3V或5V电平信号,这使得该器件可以作为不同电压等级电路之间的电平转换器使用。
    应用领域:
    74LVC08A适用于各种需要进行逻辑运算的场合,特别是在混合电压系统中(如同时包含3.3V和5V逻辑电平的应用)。它广泛应用于数字电路设计、计算机外围设备接口以及工业控制系统等领域。

    技术参数


    - 输入电平兼容性: 支持3.3V和5V电平。
    - 电源电压范围: 1.2V至3.6V。
    - 低功耗: 符合CMOS低功耗标准。
    - 温度范围: -40°C 至 +85°C 和 -40°C 至 +125°C。
    - 输入高电平阈值: 在不同电源电压范围内从0.35倍VCC至2.0V不等。
    - 输入低电平阈值: 在不同电源电压范围内从0.12V至0.8V不等。
    - 输出高电平电压: 输出电压范围从VCC-0.2V到VCC-0.3V。
    - 输出低电平电压: 输出电压范围从0.2V至0.8V。
    - 传输延迟时间: 不同电源电压下的典型传输延迟时间范围为4.2ns至10.4ns。
    - 功率消耗: 1.2V时最大总功耗为500mW。

    产品特点和优势


    - 兼容多种电压: 输入端能够处理3.3V和5V逻辑电平,方便不同电压系统的连接。
    - 宽工作温度范围: 能够在-40°C至+125°C的极端环境下稳定运行,适用于恶劣环境。
    - 低功耗: 采用CMOS工艺设计,确保低功耗操作。
    - 静电保护: 高达2000V的人体模型(HBM)静电放电防护能力,确保芯片在装配过程中的安全性。
    - 符合行业标准: 兼容JEDEC标准,适用于广泛的应用场景。

    应用案例和使用建议


    应用案例:
    74LVC08A常用于复杂的逻辑运算中,例如微处理器与外部设备之间的数据交互。此外,在某些需要电平转换的应用中,它也可以发挥关键作用。
    使用建议:
    - 确保所有引脚正确连接,尤其是GND接地引脚必须良好接地以避免信号干扰。
    - 选择合适的封装形式,根据不同应用场景选用不同的封装类型(如SO14、SSOP14等)。
    - 注意供电电压的选择,确保在1.2V至3.6V的范围内使用,以充分发挥其性能。
    - 对于高频应用,要注意减少PCB布局中的寄生效应,以提高传输速度和稳定性。

    兼容性和支持


    74LVC08A可与各种支持相同逻辑电平标准的TTL器件兼容。制造商提供全面的技术支持和售后服务,确保用户在使用过程中遇到的问题能够得到及时解决。

    常见问题与解决方案


    1. 问题:输入信号无法正常传输。
    - 解决方法: 检查供电电压是否在规定的1.2V至3.6V范围内,确认所有引脚连接无误。
    2. 问题:芯片过热。
    - 解决方法: 降低负载电流,优化散热设计,确保芯片在推荐的工作温度范围内运行。
    3. 问题:信号传输不稳定。
    - 解决方法: 检查PCB布局,尽量减小寄生电容和电感的影响,确保信号完整性。

    总结和推荐


    总体来说,74LVC08A是一款高性能、多功能且易于使用的逻辑门集成电路,尤其适合需要在不同电压等级间进行信号转换的应用场合。它的宽工作温度范围、低功耗特性和卓越的静电防护能力使其成为市场上极具竞争力的产品。强烈推荐给那些寻求可靠、高效逻辑运算解决方案的设计工程师们。

74LVC08APW,118参数

参数
Iq-静态电流 -
电路数量 -
传播延迟时间 -
低电平输出电流 -
高电平输出电流 -
最大工作供电电压 -
最小工作供电电压 -
逻辑系列 -
通用封装 TSSOP14
零件状态 在售
包装方式 散装,卷带包装

74LVC08APW,118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

74LVC08APW,118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 反相器 NXP SEMICONDUCTORS 74LVC08APW,118 74LVC08APW,118数据手册

74LVC08APW,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
