74LVC1G14GM,115

产品分类: 反相器
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: CSCS-74LVC1G14GM,115
供应商: 海外现货
标准整包数: 1

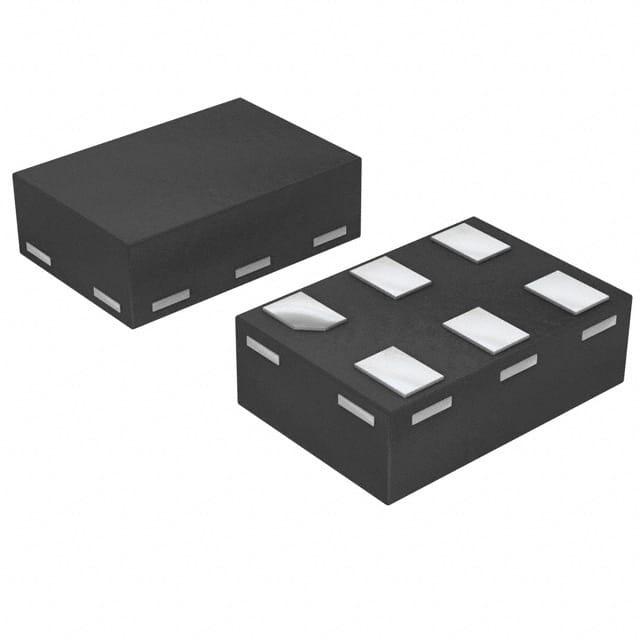

NXP SEMICONDUCTORS 反相器 74LVC1G14GM,115

74LVC1G14GM,115概述

    Nexperia 74LVC1G14 Single Schmitt-Trigger Inverter 技术手册

    产品简介


    74LVC1G14 是一款单路施密特触发器反相器芯片,由 Nexperia 生产。该芯片通过施密特触发输入功能提供缓冲作用,能够将缓慢变化的输入信号转换为清晰且无抖动的输出信号。它具有广泛的工作电压范围(1.65 V 至 5.5 V),支持与不同逻辑电平的设备接口,并具备抗噪声干扰的能力。此芯片适用于多种数字电路设计中,尤其在波形整形、振荡器及多稳态电路等应用中表现出色。

    技术参数


    | 参数名称 | 值 | 单位 |
    |
    | 工作电压范围 | 1.65 至 5.5 | V |
    | 输入高电平电压阈值 (VT+) | 视供电电压而定 | V |
    | 输入低电平电压阈值 (VT-) | 视供电电压而定 | V |
    | 输出电流能力 | ±24 | mA |
    | 电源电流(典型值) | 4 | μA |
    | 工作温度范围 | -40 至 +125 | °C |
    | 高斯静电放电保护 | 超过 2000 | V |

    产品特点和优势


    - 宽电压范围:支持1.65V至5.5V的工作电压,适应多种供电系统。
    - 高噪声容限:对缓慢变化的输入信号具有较强的容忍度。
    - 低功耗:提供较低的静态功耗和动态功耗。
    - 快速响应:具有极短的传播延迟时间(通常在纳秒级)。
    - 兼容性良好:可以直接与TTL和CMOS逻辑电路连接。
    - 小型封装:提供多种小型化封装选项,适合空间受限的设计需求。

    应用案例和使用建议


    - 波形和脉冲整形:可用于生成稳定的脉冲信号或滤除不规则信号。
    - 振荡器设计:适合用于构建简单的自由振荡器。

    使用时建议关注输入信号的质量以减少额外功耗,同时合理选择负载电阻值来优化电路性能。

    兼容性和支持


    74LVC1G14 可与大多数标准CMOS/TTL电路无缝对接。Nexperia 提供详尽的技术文档和支持服务,确保用户能轻松集成该芯片到项目中。

    常见问题与解决方案


    1. 问题:芯片输出信号不稳定。
    解决方法:检查输入信号质量并确认供电电压是否符合要求。

    2. 问题:功耗过高。
    解决方法:调整负载条件或优化电路设计以降低功耗。

    总结和推荐


    74LVC1G14 单路施密特触发器反相器凭借其出色的性能、紧凑的尺寸和广泛的适用性,在现代电子设计中占据重要地位。对于需要高性能和可靠性的场合,推荐使用该产品。其优异的电气特性和灵活的应用方式使其成为许多电子工程师的理想选择。

74LVC1G14GM,115参数

参数
逻辑系列 -
Iq-静态电流 -
电路数量 -
传播延迟时间 -
低电平输出电流 -
高电平输出电流 -
最大工作供电电压 -
最小工作供电电压 -
零件状态 在售
包装方式 散装,卷带包装

74LVC1G14GM,115厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

74LVC1G14GM,115数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 反相器 NXP SEMICONDUCTORS 74LVC1G14GM,115 74LVC1G14GM,115数据手册

74LVC1G14GM,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.048 ¥ 0.4056
库存: 3910
起订量: 10417 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 1014
