74HC04

产品分类: 反相器

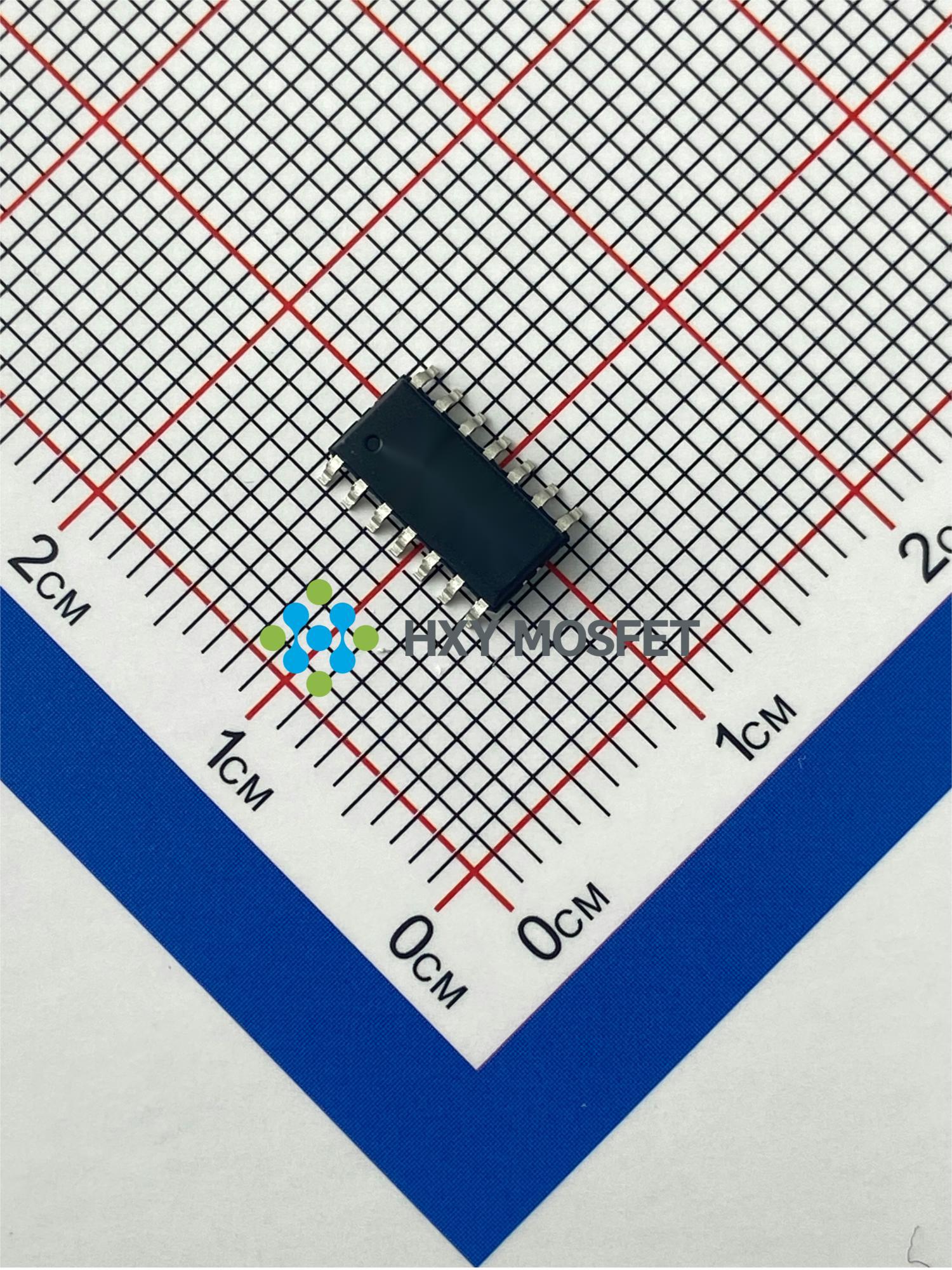

产品描述: 描述: 此款6通道反相器采用紧凑型SOP-14封装,专为高效逻辑信号转换设计。工作电压范围宽泛(2V至6V),确保在不同系统环境下的稳定运行。每个通道均可独立进行逻辑电平的反向输出,广泛应用于电路接口匹配、信号极性转换及数字系统设计中,是提升系统兼容性和灵活性的理想选择。凭借其高集成度与低功耗特性,有效简化电路布局并增强整体性能表现。
供应商型号: 14M-74HC04 SOP-14
供应商: 云汉优选
标准整包数: 1

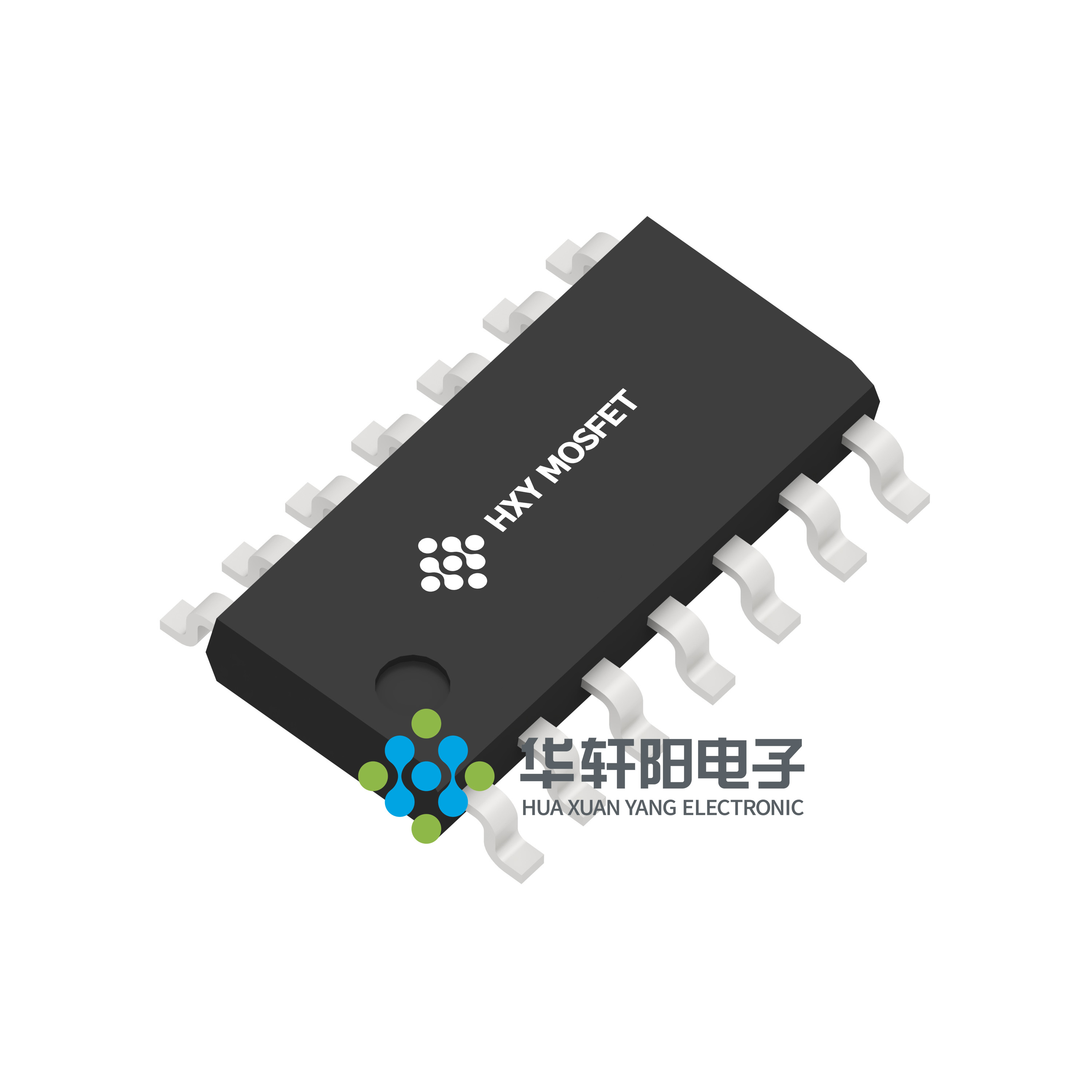

HXY MOSFET/深圳华轩阳电子 反相器 74HC04

74HC04概述

    # 74HC/HCT04 Hex Inverter 技术手册

    产品简介


    74HC/HCT04是一款六反相器,由深圳华轩阳电子有限公司(Shenzhen HuaXuanYang Electronics CO., LTD)生产。这款芯片具有CMOS和TTL两种输入水平,能够在广泛的温度范围内稳定工作。它适用于多种电子设备,包括但不限于工业控制、通信系统、医疗设备及消费电子产品。

    技术参数


    工作条件
    - 供电电压(VCC):
    - 74HC04: 2.0V ~ 6.0V
    - 74HCT04: 4.5V ~ 5.5V
    - 输入电压(VI): 0 ~ VCC
    - 输出电压(VO): 0 ~ VCC
    - 环境温度(Tamb): -40°C ~ +105°C
    绝对最大额定值
    - 供电电压(VCC): -0.5V ~ +7V
    - 输入钳位电流(IIK): -20mA ~ +20mA
    - 输出钳位电流(IOK): -20mA ~ +20mA
    - 输出电流(IO): -25mA ~ +25mA
    - 总功耗(Ptot): -500mW
    - 存储温度(Tstg): -65°C ~ +150°C
    - 焊接温度(TL): DIP 245°C, SOP 250°C
    电气特性
    - 高电平输入电压(VIH):
    - 74HC04: VCC = 2.0V时为1.8V,VCC = 4.5V时为3.15V,VCC = 6.0V时为4.2V
    - 74HCT04: VCC = 4.5V ~ 5.5V时为2.0V
    - 低电平输入电压(VIL):
    - 74HC04: VCC = 2.0V时为0.5V,VCC = 4.5V时为1.35V,VCC = 6.0V时为1.8V
    - 74HCT04: VCC = 4.5V ~ 5.5V时为0.8V
    - 高电平输出电压(VOH):
    - 74HC04: VCC = 2.0V时为1.9V,VCC = 4.5V时为4.4V,VCC = 6.0V时为5.9V
    - 74HCT04: VCC = 4.5V时为4.4V
    - 低电平输出电压(VOL):
    - 74HC04: VCC = 2.0V时为0.1V,VCC = 4.5V时为0.1V,VCC = 6.0V时为0.1V
    - 74HCT04: VCC = 4.5V时为0.8V
    交流特性
    - 传播延迟(tpd):
    - 74HC04: VCC = 2.0V时为25 ~ 85ns,VCC = 4.5V时为9 ~ 17ns
    - 74HCT04: VCC = 4.5V时为10 ~ 19ns
    - 转换时间(tt):
    - 74HC04: VCC = 2.0V时为19 ~ 75ns,VCC = 4.5V时为7 ~ 15ns
    - 74HCT04: VCC = 4.5V时为7 ~ 15ns

    产品特点和优势


    1. 宽泛的工作电压范围:适合多种不同的电源环境,增强了应用的灵活性。
    2. 高可靠性:能够在-40°C到+105°C的极端环境下稳定工作,适合在各种恶劣条件下使用。
    3. 低功耗设计:能够有效降低整体电路的功耗,提高系统的能效。
    4. 高输入输出阻抗:具有良好的信号处理能力,减少噪声干扰。
    5. 紧凑封装:提供DIP14、SOP14和TSSOP14三种封装形式,便于集成和布线。

    应用案例和使用建议


    应用案例
    74HC/HCT04广泛应用于数字电路设计中,如逻辑门电路、时钟信号处理等。例如,在微控制器系统中作为输入缓冲器或输出驱动器。
    使用建议
    - 确保电源稳定:为了保证芯片正常工作,建议使用稳定的电源并尽量减小纹波。
    - 外部滤波电路:为了降低噪声干扰,可以考虑在外围添加滤波电路。
    - 散热措施:由于存在一定的功耗,建议在高负载情况下采取适当的散热措施以避免过热。

    兼容性和支持


    74HC/HCT04与多数常见的TTL和CMOS逻辑电路兼容。深圳华轩阳电子有限公司提供了详尽的技术支持文档和样品申请服务,用户可以在官网(www.hxymos.com)获取更多技术支持和信息。

    常见问题与解决方案


    常见问题
    1. 功耗过高:如何减少功耗?
    - 解决方法:检查电源电压是否稳定,减少不必要的输入信号,优化电路设计。
    2. 传播延迟过长:如何缩短延迟?
    - 解决方法:优化电路布局,尽量减小引脚之间的距离,使用更快速的电路设计。

    总结和推荐


    74HC/HCT04六反相器是一款高效、可靠且易用的产品。它具备出色的电气特性和广泛的温度适应性,适用于多种应用场景。经过对其技术参数和应用场景的深入分析,我们强烈推荐该产品用于需要高性能、高可靠性的场合。用户可以根据自身需求选择合适的型号和封装形式。总的来说,这款产品是电子工程师的理想选择。

74HC04参数

参数
Iq-静态电流 -
电路数量 -
传播延迟时间 -
低电平输出电流 -
高电平输出电流 -
最大工作供电电压 -
最小工作供电电压 -
逻辑系列 -
通用封装 SOP-14

74HC04厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

74HC04数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 反相器 HXY MOSFET/深圳华轩阳电子 74HC04 74HC04数据手册

74HC04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.5807
50+ ¥ 0.5466
150+ ¥ 0.4878
500+ ¥ 0.3655
2500+ ¥ 0.3518
7500+ ¥ 0.3416
库存: 2340
起订量: 5 增量: 2500
交货地:
最小起订量为:5
合计: ¥ 2.9
直接购买
加入购物车
