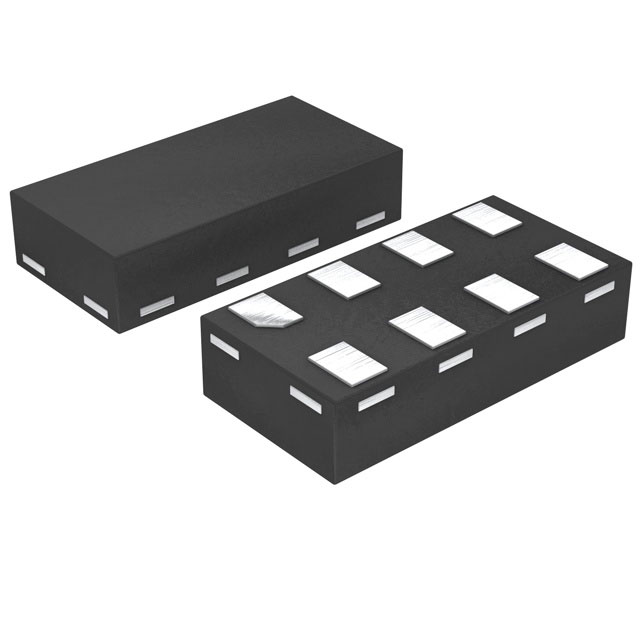

74LVC3G06GD,125

产品分类: 反相器
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: CY-74LVC3G06GD,125
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 反相器 74LVC3G06GD,125

74LVC3G06GD,125概述

    # Nexperia 74LVC3G06 产品技术分析

    产品简介


    基本描述
    Nexperia 的 74LVC3G06 是一款多功能的三路反相器,具有开放漏极输出设计。它能够为多个逻辑电平接口提供灵活性,适用于 3.3V 和 5V 混合环境。每个反相器都具备 Schmitt 触发输入特性,可以提高电路对较慢上升和下降沿信号的耐受性,同时确保在各种噪声环境下稳定工作。
    主要功能
    - 三路反相器:每个通道都可以独立运行。
    - 开放漏极输出:允许连接到其他开放漏极输出以实现逻辑“与”或“或”的功能。
    - 宽电压范围:支持 1.65V 至 5.5V 的工作电压,适合不同供电需求。
    - 高抗噪能力:Schmitt 触发输入有助于减少噪声干扰。
    应用领域
    74LVC3G06 广泛应用于消费电子产品、通信设备、工业控制以及汽车电子等领域,特别适合需要灵活电压支持的场合。

    技术参数


    以下是根据数据手册整理的主要技术参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压(VCC) | 1.65 | - | 5.5 | V |
    | 输入低电平电压(VIL)| - | - | 0.35×VCC | V |
    | 输入高电平电压(VIH)| 0.65×VCC | - | - | V |
    | 输出低电平电压(VOL)| - | - | 0.10 | V |
    | 输出高电平电流(IO)| - | - | ±24mA | mA |
    | 工作温度范围 | -40°C | - | +125°C | °C |

    产品特点和优势


    独特功能
    1. 3.3V/5V 容错输入:兼容多种逻辑电平,简化多电压平台的设计。
    2. Schmitt 触发输入:增强对输入信号抖动的容忍度。
    3. 开放漏极输出:支持线与/线或操作,适用于复杂的逻辑电路设计。
    市场竞争力
    - 提供卓越的抗干扰能力,适合恶劣的工作环境。
    - 高可靠性与稳定性,符合多项行业标准(如 JESD8、JESD36)。
    - 多种封装形式(如 TSSOP8、VSSOP8、XSON8),便于集成至不同的 PCB 设计中。

    应用案例和使用建议


    实际应用场景
    - 总线驱动器:利用开放漏极输出实现多个设备间的逻辑“与”或“或”操作。
    - 信号转换器:在 3.3V 和 5V 之间进行信号转换。
    - 缓冲电路:降低负载对前级电路的影响。
    使用建议
    - 在设计时注意选择合适的负载电容,避免超过推荐的最大值。
    - 确保所有电源引脚正确连接到正确的电压源,避免损坏芯片。
    - 如果需要更高的可靠性,可以选择更高封装等级的产品版本。

    兼容性和支持


    兼容性
    74LVC3G06 可与常见的逻辑 IC(如 74HC、74HCT 系列)无缝协作,满足通用逻辑电路需求。此外,其开放漏极输出特性使其易于与其他开放漏极设备对接。
    支持服务
    Nexperia 提供详尽的技术文档和技术支持服务,帮助用户快速上手并解决潜在问题。同时,该器件通过严格的工业认证,确保长期供货稳定性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 芯片无法正常工作 | 检查供电电压是否在规定范围内 |
    | 输出电平异常 | 确认负载电容是否超出最大限制值 |
    | 输入信号不稳定 | 检查是否有外部噪声源或改善接地设计 |

    总结和推荐


    综合评估
    74LVC3G06 是一款高性能、低成本的逻辑器件,其灵活的电压兼容性和强大的抗干扰能力使其成为复杂系统设计的理想选择。无论是小型嵌入式系统还是大规模集成电路,它都能发挥重要作用。
    推荐结论
    我们强烈推荐 74LVC3G06 用于需要宽电压范围、高可靠性的应用场合。无论是作为基础逻辑单元还是高级功能模块的一部分,这款芯片都表现出色。对于寻求稳定性和灵活性兼顾的工程师来说,它是最佳的选择之一。

74LVC3G06GD,125参数

参数
电路数量 -
传播延迟时间 -
低电平输出电流 -
高电平输出电流 -
最大工作供电电压 -
最小工作供电电压 -
逻辑系列 -
Iq-静态电流 -
通用封装 XSON-8
包装方式 散装

74LVC3G06GD,125厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

74LVC3G06GD,125数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 反相器 NXP SEMICONDUCTORS 74LVC3G06GD,125 74LVC3G06GD,125数据手册

74LVC3G06GD,125封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1332 ¥ 1.1464
1000+ $ 0.1294 ¥ 1.0938
5000+ $ 0.1294 ¥ 1.0938
库存: 56657
起订量: 873 增量: 1
交货地:
最小起订量为:500
合计: ¥ 573.2
