74HC14

产品分类: 反相器

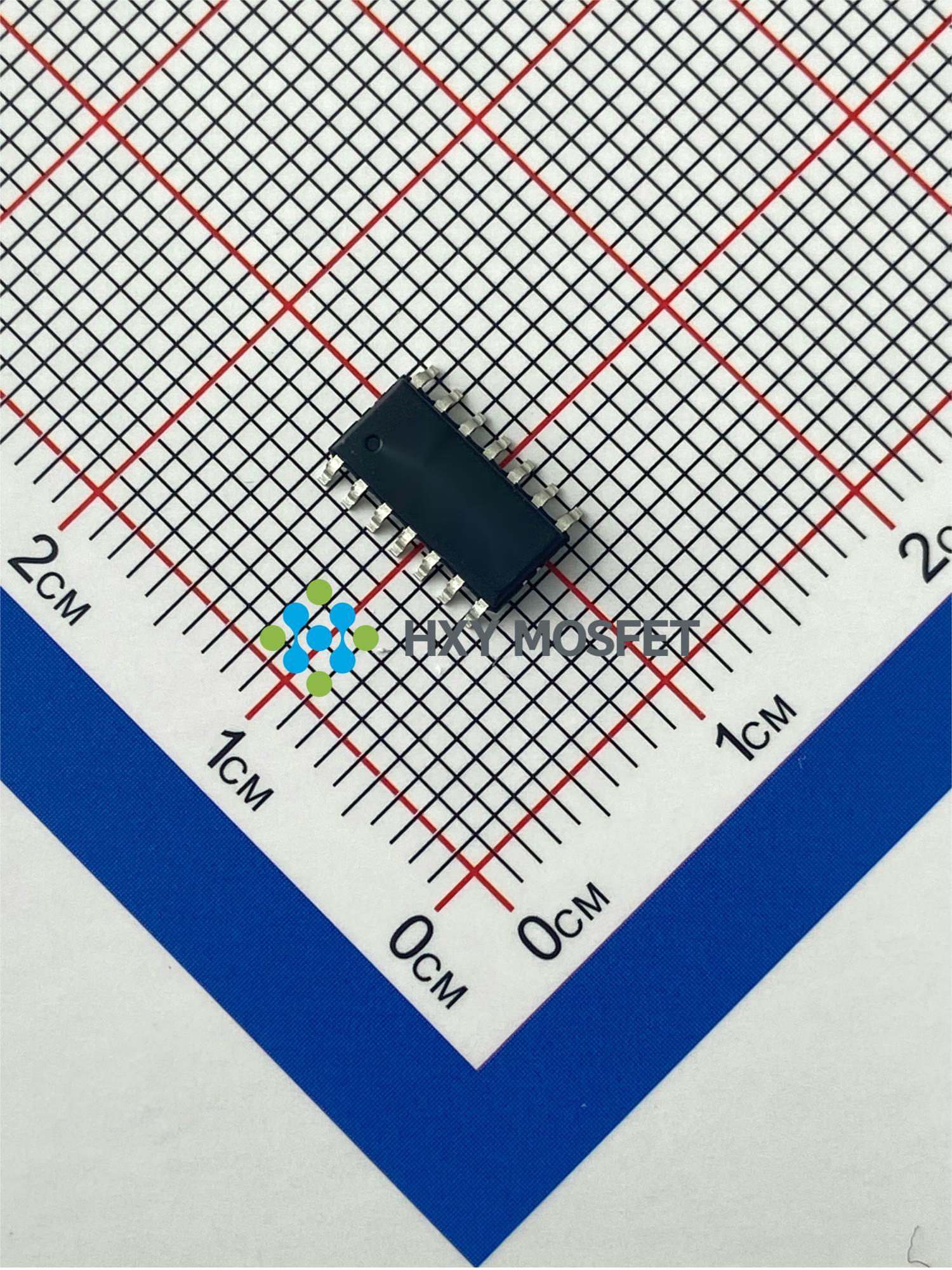

产品描述: 描述: 这款精巧的SOP-14封装六通道反相器集成电路,采用先进的制造工艺,具有广泛的电源电压适应范围(2V至6V)。它专为高速、低功耗逻辑电平转换而设计,能有效实现6路独立信号的高效反向传输。适用于各种数字系统接口桥接、信号波形翻转以及电平兼容性转换等应用场景,凭借其出色的电气性能和紧凑的封装设计,极大地提升了电路板空间利用率及系统集成度,是您构建复杂电子系统的理想选择。
供应商型号: 74HC14 SOP-14
供应商: 国内现货
标准整包数: 2500

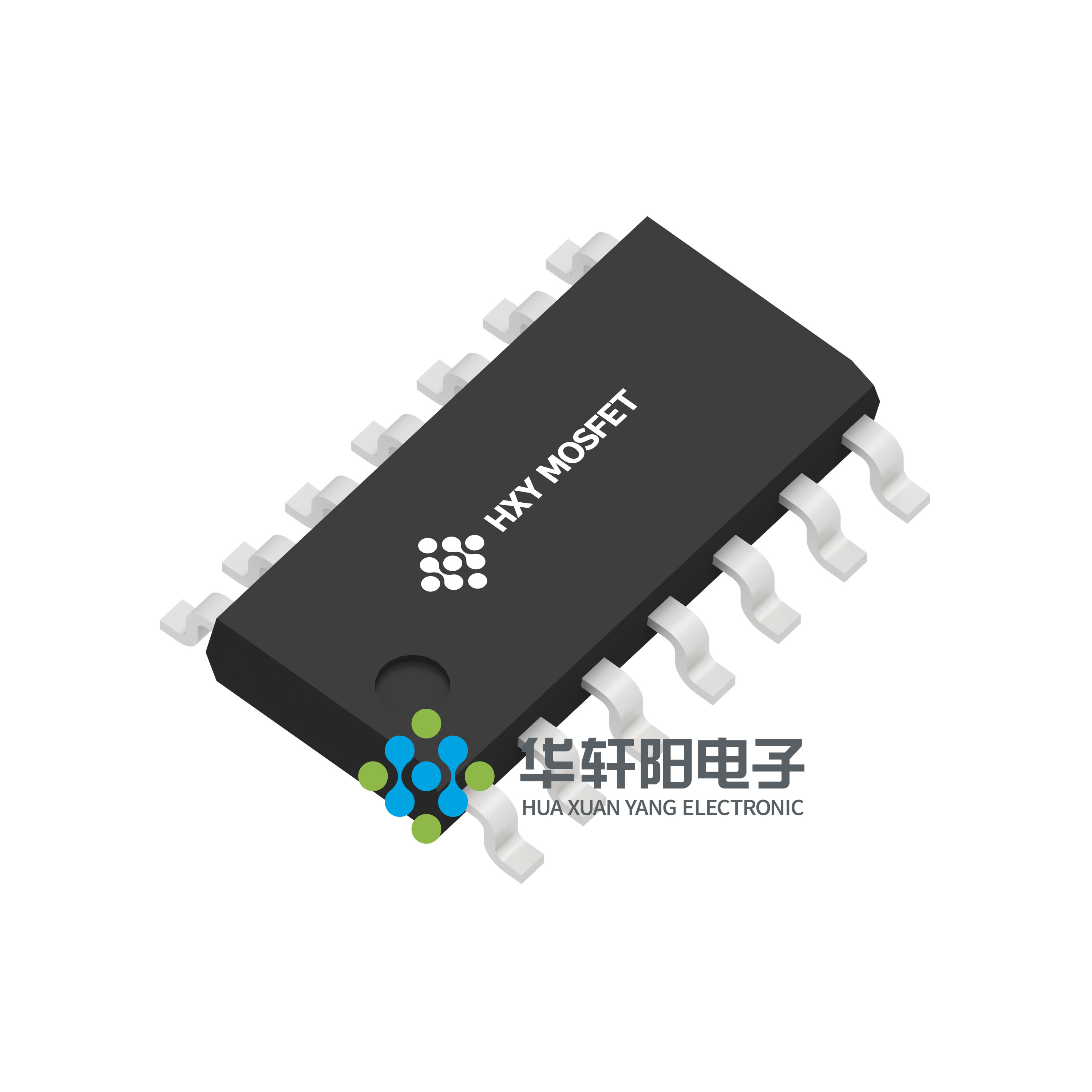

HXY MOSFET/深圳华轩阳电子 反相器 74HC14

74HC14概述

    74HC14/74HCT14 高速Si门CMOS反相施密特触发器技术手册

    1. 产品简介


    74HC14 和 74HCT14 是由深圳华宣阳电子有限公司生产的高可靠性高速Si门CMOS器件。它们在JEDEC标准No. 7A下进行测试,符合低功耗肖特基晶体管逻辑(LSTTL)的引脚兼容性要求。这两个器件提供了六组具有施密特触发功能的反相缓冲器,能够将缓慢变化的输入信号转化为定义明确且无抖动的输出信号。这些特性使其在波形和脉冲整形、振荡器及单稳态多谐振荡器等应用中表现出色。

    2. 技术参数


    - 绝对最大额定值
    - 供电电压 \( V{CC} \): -0.5 ~ +7 V
    - 输入二极管电流 \( I{LK} \): \( -20 \) mA
    - 输出二极管电流 \( I{OK} \): \( \pm 20 \) mA
    - 输出源电流或漏电流 \( IO \): \( \pm 25 \) mA
    - 储存温度 \( T{STG} \): -65 ~ +125 ℃
    - 功率消耗 \( P{TOT} \):
    - DIP14封装:\( -40 \) ℃到+125 ℃时为750 mW
    - 其他封装:\( -40 \) ℃到+125 ℃时为500 mW
    - 推荐操作条件
    - 供电电压 \( V{CC} \): 2.0 ~ 6.0 V
    - 输入电压 \( VI \): 0 ~ \( V{CC} \)
    - 输出电压 \( VO \): 0 ~ \( V{CC} \)
    - 工作环境温度 \( T{AMB} \): -40 ~ +85 ℃
    - 电气特性
    - 高电平输出电压 \( V{OH} \):
    - \( V{CC} = 2.0 \) V时:\( 1.9 \) V
    - \( V{CC} = 4.5 \) V时:\( 4.4 \) V
    - \( V{CC} = 6.0 \) V时:\( 5.9 \) V
    - 低电平输出电压 \( V{OL} \):
    - \( V{CC} = 2.0 \) V时:\( 0.1 \) V
    - \( V{CC} = 4.5 \) V时:\( 0.1 \) V
    - \( V{CC} = 6.0 \) V时:\( 0.1 \) V
    - 输入泄漏电流 \( I{LI} \):
    - \( V{CC} = 6.0 \) V时:\( 1.0 \) μA
    - 交流特性
    - 传播延迟时间 \( t{PHL}/t{PLH} \):
    - \( V{CC} = 2.0 \) V时:\( 41 \) ~ \( 125 \) ns
    - \( V{CC} = 4.5 \) V时:\( 15 \) ~ \( 25 \) ns
    - \( V{CC} = 6.0 \) V时:\( 12 \) ~ \( 21 \) ns
    - 输出转换时间 \( t{THL}/t{TLH} \):
    - \( V{CC} = 2.0 \) V时:\( 19 \) ~ \( 75 \) ns
    - \( V{CC} = 4.5 \) V时:\( 7 \) ~ \( 15 \) ns
    - \( V{CC} = 6.0 \) V时:\( 6 \) ~ \( 13 \) ns

    3. 产品特点和优势


    - 高可靠性:在广泛的温度范围内(-40~+85 ℃),能够稳定运行。
    - 低功耗:在2.0~6.0 V的供电电压下工作,功耗极低。
    - 高抗干扰能力:具备施密特触发功能,可以有效抑制噪声。
    - 多种封装选项:提供DIP14、SOP14和TSSOP14等多种封装,方便客户选择。
    - 静电放电保护:通过了HBM EIA/JESD22-A114-A标准的超过2000 V的测试。

    4. 应用案例和使用建议


    - 波形和脉冲整形:适用于各种需要信号整形的应用,如定时电路、滤波器等。
    - 振荡器:可以用作方波发生器或单稳态多谐振荡器。
    - 使用建议:建议在设计时充分考虑温度范围和供电电压范围,确保系统稳定性。

    5. 兼容性和支持


    - 兼容性:与LSTTL兼容,易于集成到现有的电路中。
    - 支持:提供详细的技术文档和应用指南,方便用户参考。

    6. 常见问题与解决方案


    - 问题1:器件输出不稳定。
    - 解决办法:检查输入信号是否有噪声,适当增加滤波电容。

    - 问题2:工作温度超出推荐范围。
    - 解决办法:更换符合工作温度要求的封装。

    7. 总结和推荐


    74HC14/74HCT14是一款高度可靠的高性价比器件,在波形和脉冲整形、振荡器等方面有着出色表现。它不仅适合一般工业应用,也适合需要高速、低功耗的场合。强烈推荐在需要稳定性和可靠性的项目中使用此产品。

74HC14参数

参数
高电平输出电流 -
最大工作供电电压 -
最小工作供电电压 -
逻辑系列 -
Iq-静态电流 -
电路数量 -
传播延迟时间 -
低电平输出电流 -
通用封装 SOP-14

74HC14厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

74HC14数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 反相器 HXY MOSFET/深圳华轩阳电子 74HC14 74HC14数据手册

74HC14封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.408
7500+ ¥ 0.4012
12500+ ¥ 0.391
库存: 720000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 1020
