GBU410

产品分类: 整流二极管/整流桥
产品描述: 4A/1000V/1.1V/5uA
供应商型号: 14M-GBU410 GBU
供应商: 云汉优选
标准整包数: 500
XCH/深圳旭昌辉 整流二极管/整流桥 GBU410

GBU410概述

    电子元器件产品技术手册

    1. 产品简介

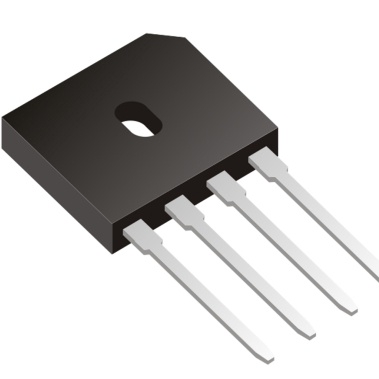

    产品类型:单相硅桥式整流器
    主要功能:将交流电转换为直流电,适用于多种电路设计
    应用领域:广泛应用于监测设备、电视、打印机、电源适配器、音频设备及家用电器等领域

    2. 技术参数


    - 反向电压(Repetitive peak reverse voltage):1000V
    - 正向电流(Average rectified output current):4.0A(带散热器),2.3A(不带散热器)
    - 浪涌正向电流(Surge(non-repetitive)forward current):135A
    - 存储温度范围(Storage temperature):-55°C 至 +150°C
    - 结温(Junction temperature):-55°C 至 +150°C
    - 最大瞬态峰值反向电压(Dielectric strength @ terminals to case, AC 1 minute):2.5kV
    - 热阻抗(Thermal Resistance):无散热器时:26.0°C/W;带散热器时:5.5°C/W
    - 封装形式(Package):GBU

    3. 产品特点和优势


    - 高浪涌电流能力:135A,适合高负载应用场景
    - 符合RoHS标准:环保且安全性更高
    - 快速焊接能力:锡铅焊锡可焊接至260°C,持续时间不超过10秒
    - 标记清晰:外壳上直接标注极性,便于安装和识别

    4. 应用案例和使用建议


    - 应用案例:应用于电源适配器中,用于转换电网提供的交流电到设备所需的直流电。
    - 使用建议:
    - 散热考虑:使用散热器可以显著提高正向电流承载能力(从2.3A提升到4.0A)。
    - 保护电路设计:设计时需考虑瞬态峰值反向电压的冲击,避免因过压损坏。
    - 环境适应性:考虑到存储温度范围较广(-55°C 至 +150°C),确保在极端环境中也能正常工作。

    5. 兼容性和支持


    - 兼容性:该产品适合各类AC/DC桥式整流电路,可与其他标准的电子元器件无缝对接。
    - 厂商支持:提供详细的安装指南和技术文档,包括焊接温度规范和热阻抗计算等。

    6. 常见问题与解决方案


    - 问题1:安装时发现正向电流低于预期
    解决方案:检查是否已正确安装散热器,或者确认使用环境温度是否过高。
    - 问题2:设备运行过程中出现过压现象
    解决方案:确保外部电路中有合适的保护措施,如限流电阻或瞬态抑制二极管。
    - 问题3:焊接后出现接触不良
    解决方案:检查焊接点是否满足锡铅焊接规范,必要时重新进行焊接操作。

    7. 总结和推荐


    综述:这款单相硅桥式整流器具备高浪涌电流能力、优异的环境适应性及明确的安装指南,非常适合需要高效、稳定整流的应用场合。
    推荐:强烈推荐用于电源适配器和家用电器中的整流模块,尤其是在要求高可靠性及环境耐受性的应用场景。

GBU410参数

参数
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 2A
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
通用封装 GBU
应用等级 工业级
零件状态 在售

GBU410厂商介绍

XCH公司是一家领先的高科技企业,专注于研发和生产各类高性能产品。公司主营产品分为三大类:智能设备、环保材料和生物科技产品。

1. 智能设备:包括智能家居系统、工业自动化设备和智能穿戴设备。这些产品广泛应用于家庭、工业和个人健康领域,提高生活便利性和工作效率。

2. 环保材料:涵盖可降解塑料、节能建筑材料和环保涂料等。这些材料在减少环境污染、降低能源消耗和提升建筑性能方面发挥着重要作用。

3. 生物科技产品:包括生物制药、基因编辑技术和生物农业技术。这些产品在医疗健康、基因研究和农业发展等领域具有广泛应用。

XCH的优势在于:
1. 强大的研发能力:公司拥有一支由行业专家组成的研发团队,不断推出创新产品。
2. 高品质产品:XCH严格把控产品质量,确保产品性能稳定可靠。
3. 完善的服务体系:公司提供全方位的售前、售中和售后服务,满足客户需求。
4. 良好的市场口碑:凭借卓越的产品和服务,XCH赢得了广泛的市场认可和客户信赖。

GBU410数据手册

厂牌 PDF简要描述 下载
XCH/深圳旭昌辉 整流二极管/整流桥 XCH/深圳旭昌辉 GBU410 GBU410数据手册

GBU410封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.4816
1500+ ¥ 0.4679
12500+ ¥ 0.4543
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 240.8
