UCLAMP0501H.TCT

产品分类: ADC/DAC-专用型
产品描述:
供应商型号: UCLAMP0501H.TCT SOD-523
供应商: 云汉优选
标准整包数: 3000

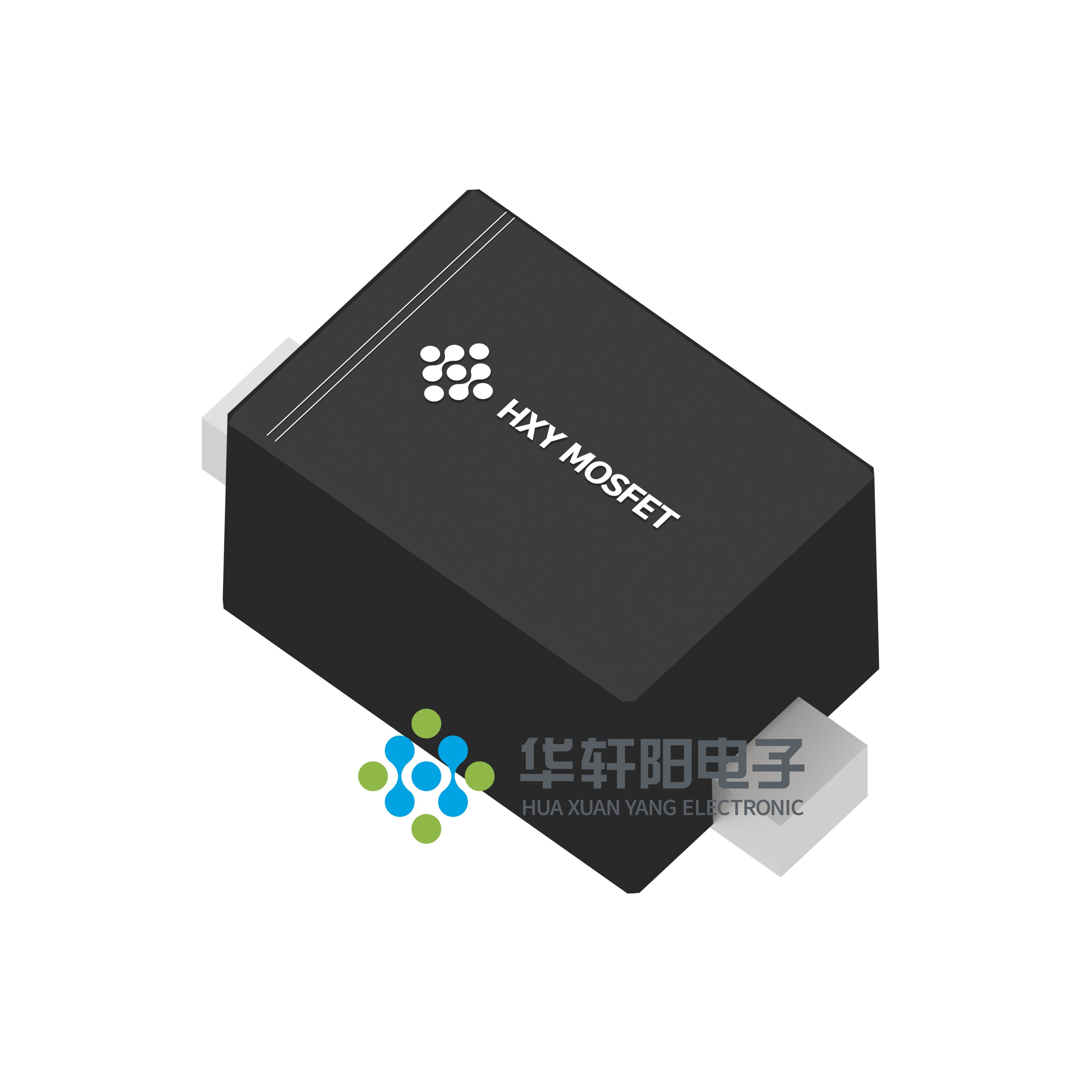

HXY MOSFET/深圳华轩阳电子 ADC/DAC-专用型 UCLAMP0501H.TCT

UCLAMP0501H.TCT概述

    UCLAMP0501H.TCT:ESD保护二极管技术手册

    1. 产品简介

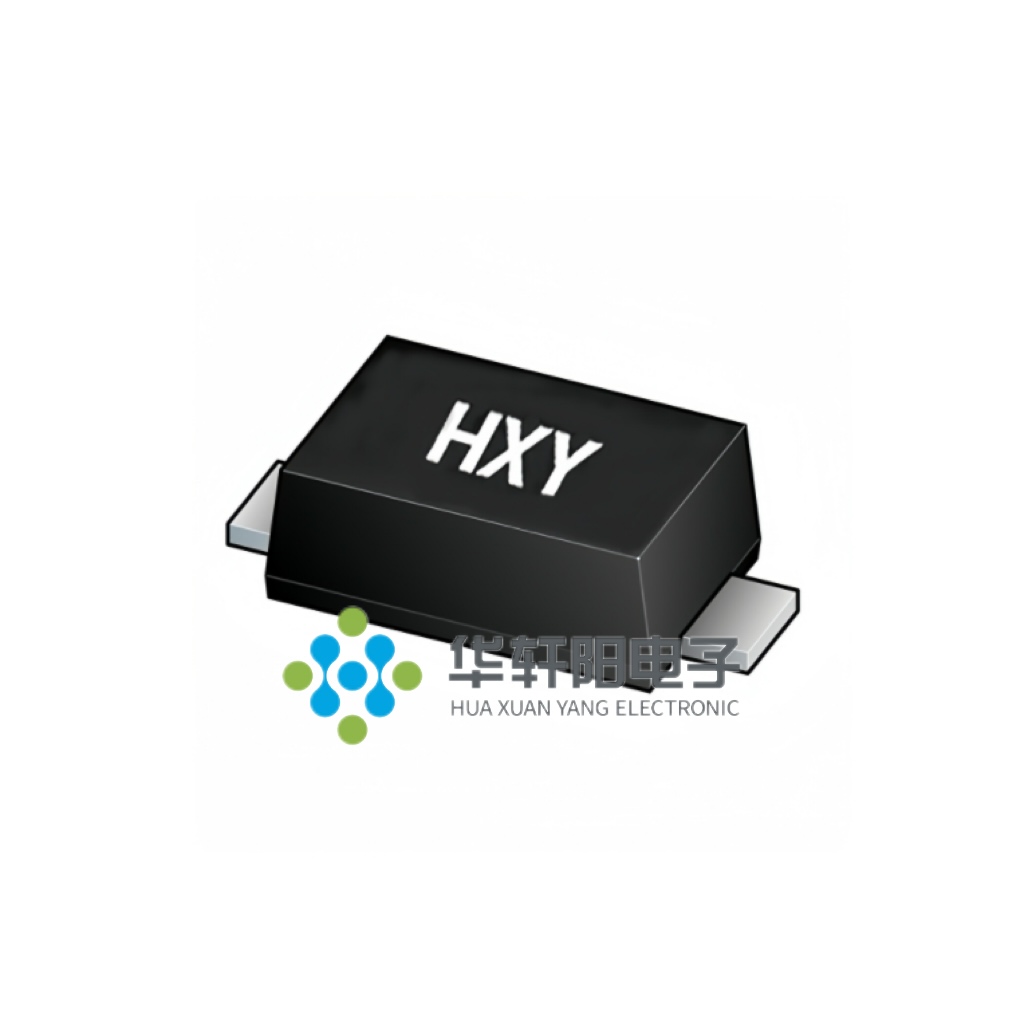

    UCLAMP0501H.TCT是一种用于保护电子电路免受静电放电(ESD)和其他电压瞬变事件损害的ESD保护二极管。它适用于各种需要ESD保护的应用场景,如消费电子产品、通信设备等。该二极管采用SOD-523封装,体积小巧,便于安装和集成。

    2. 技术参数


    | 符号 | 参数 | 值 | 单位 |

    | PPP | 峰值脉冲功率(tp=8/20μs) | 140 | W |
    | TL | 最大引脚焊接温度(10秒) | 260 | °C |
    | Tstg | 存储温度范围 | -55 to +150 | °C |
    | Top | 工作温度范围 | -40 to +125 | °C |
    | Tj | 最大结温 | 150 | °C |
    | IEC61000-4-2 (ESD) | 空气放电 | ±15 | KV |
    | IEC61000-4-2 (ESD) | 接触放电 | ±8 | KV |

    3. 产品特点和优势


    - 小型化设计:UCLAMP0501H.TCT采用SOD-523封装,外形尺寸小,高度低,非常适合空间受限的设计。
    - 卓越的钳位能力:峰值脉冲功率高达140瓦(8/20μs脉冲),能够在短时间内承受高能量的ESD冲击。
    - 低漏电流:反向漏电流低至1.0μA(VRWM=5V),减少对电路的影响。
    - 快速响应时间:典型响应时间小于1纳秒,能够及时有效地保护敏感电子组件。
    - 高ESD耐受能力:符合人体模型(HBM)的ESD等级为3级(>16kV),满足严格的ESD防护标准。
    - 多重保护标准:符合IEC61000-4-2(ESD)和IEC61000-4-4(EFT)标准,提供全方位的保护。

    4. 应用案例和使用建议


    UCLAMP0501H.TCT常用于需要ESD保护的单向信号线中,例如USB端口、HDMI接口等。为了最大化其性能,建议在布线时尽量减小线路的寄生电感和电容,以确保其在高频下的有效工作。此外,在电路设计中应考虑并联电容的合理布置,以提升整体的抗干扰能力。

    5. 兼容性和支持


    UCLAMP0501H.TCT与多种主流的SOD-523封装设备兼容,可广泛应用于不同类型的电子产品中。厂商提供了详细的技术支持文档和客户服务中心,以帮助解决用户在使用过程中遇到的各种问题。如果用户有任何疑问或需求,可通过官网联系其客户服务团队。

    6. 常见问题与解决方案


    1. 问题:如何判断UCLAMP0501H.TCT是否正常工作?
    - 解决方法:可以通过测量其反向工作电压(VRWM)和钳位电压(VC)来判断。正常情况下,反向工作电压应稳定在6.2V左右,钳位电压应在10V至14V之间。
    2. 问题:在高温环境下,UCLAMP0501H.TCT能否正常工作?
    - 解决方法:确保在最高工作温度范围内(-40°C至+125°C)使用,避免超过最大结温150°C。使用散热措施有助于维持良好的工作状态。
    3. 问题:如何选择合适的型号进行搭配使用?
    - 解决方法:根据应用需求选择合适的工作温度范围和ESD防护等级。如果应用环境中存在较高的ESD风险,则建议选择具有更高ESD等级的型号。

    7. 总结和推荐


    UCLAMP0501H.TCT是一款高性能的ESD保护二极管,具备优秀的钳位能力和快速响应时间,能够有效保护电子设备免受ESD的侵害。其小巧的外形和强大的保护性能使其成为许多应用场合的理想选择。综上所述,强烈推荐使用UCLAMP0501H.TCT来保护敏感电子电路免受ESD及其他电压瞬变事件的损坏。

UCLAMP0501H.TCT参数

参数
采样率 -
接口类型 -
位数 -
供电类型 -
通道数 -
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 -
长*宽*高 700μm(宽度)*350μm(高度)
通用封装 SOD-523
应用等级 工业级

UCLAMP0501H.TCT厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

UCLAMP0501H.TCT数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 ADC/DAC-专用型 HXY MOSFET/深圳华轩阳电子 UCLAMP0501H.TCT UCLAMP0501H.TCT数据手册

UCLAMP0501H.TCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.026
9000+ ¥ 1.0089
15000+ ¥ 0.9833
库存: 720000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 3078
