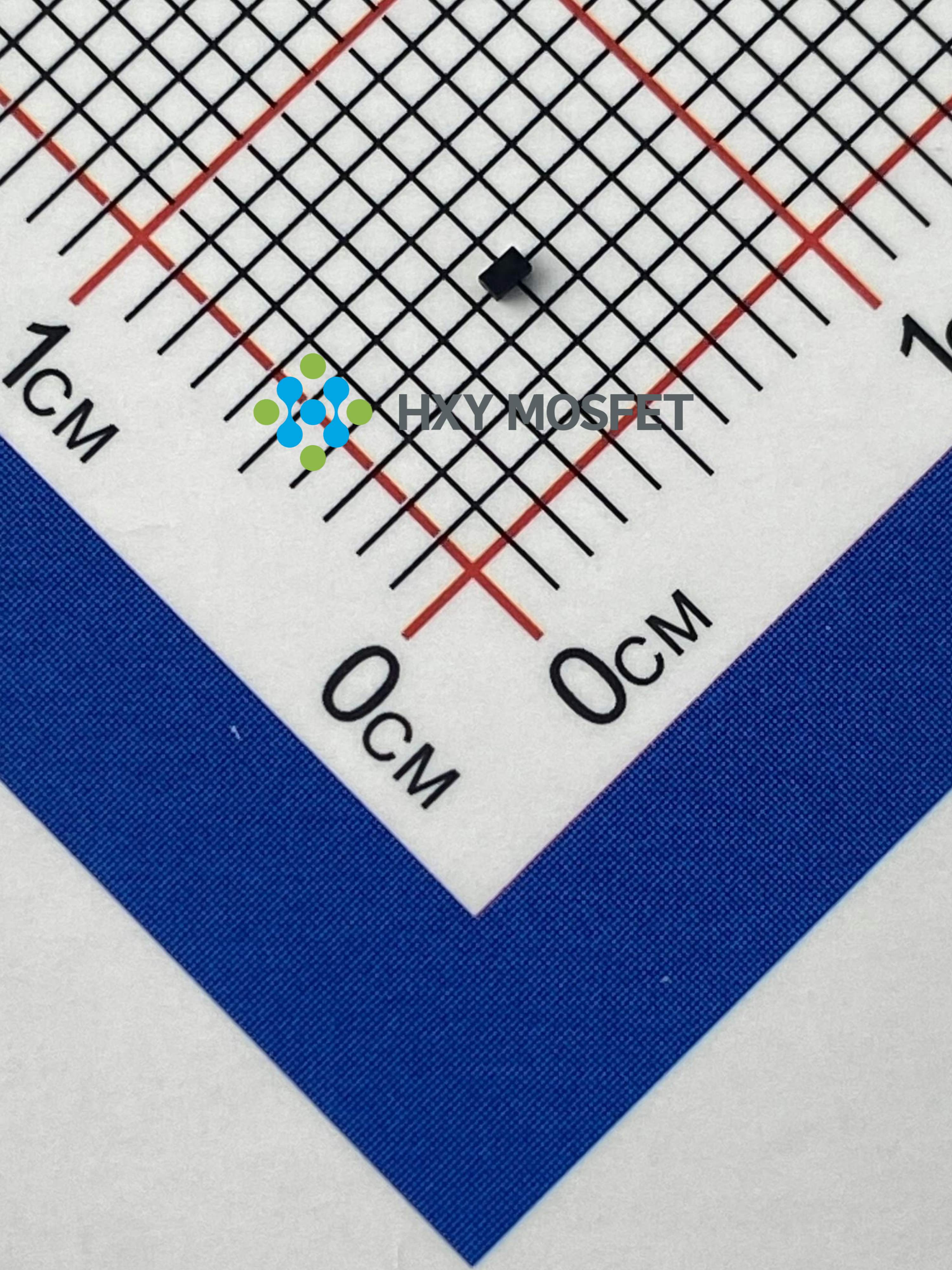

HESDNC24VB1AF-A

产品分类: TVS二极管/ESD抑制器
产品描述: 描述: 这款DFN1006-2L封装的双向ESD静电防护二极管,适用于24V系统,提供单通道高效防护。具备5A峰值脉冲电流IPP能力,有效对抗双向瞬态ESD冲击。其结电容为15pF,在高速数据传输中保持信号完整性,是高电压环境下电子设备接口的理想ESD保护解决方案。
供应商型号: HESDNC24VB1AF-A DFN1006-2L
供应商: 云汉优选
标准整包数: 10000
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HESDNC24VB1AF-A

HESDNC24VB1AF-A概述


    产品简介


    HESDNC24VB1AF-A 是一款由深圳华宣阳电子有限公司(HXY)生产的瞬态电压抑制二极管(TVS)。该产品适用于保护电路免受静电放电(ESD)和其他电压瞬变事件的影响。它主要用于各类需要高性能ESD保护的应用,如通信设备、消费电子产品、工业控制设备等。本产品具有小尺寸(1.00 mm x 0.60 mm)、低漏电流(<0.1 μA)、快速响应时间(<1 ns)等显著特点,能够在各种复杂环境中稳定工作。

    技术参数


    | 参数 | 描述 | 值 | 单位 |
    ||
    | 尺寸 | 小外形封装 | 1.00mm x 0.60mm
    | 高度 | 超低高度 | 0.50 mm
    | 泄漏电流 | 低泄漏电流 | <0.1 μA
    | 响应时间 | 典型响应时间 | <1 ns
    | ESD等级 | 人体模型(HBM)ESD评级 | Class 3
    | IEC 61000-4-2级 | ESD保护等级 | 等级4
    | 最大脉冲功率 | 峰值脉冲功率(tp = 8/20μs) | 300 W
    | 储存温度范围 | 存储温度范围 | -55 ~ +150°C
    | 工作温度范围 | 工作温度范围 | -40 ~ +125°C
    | 最大钳位电压 | 钳位电压 @ IPP = 5A | 60 V

    产品特点和优势


    HESDNC24VB1AF-A 具备多个独特的功能和优势,使其在市场上具有强大的竞争力:
    1. 小体积设计:体积小巧,非常适合空间受限的应用场合。
    2. 低漏电流:在不工作时几乎无漏电流,提高了系统的能效。
    3. 超快响应时间:响应时间小于1纳秒,可以有效防止电压瞬变对电路的损害。
    4. 高可靠性:符合RoHS要求,不含卤素,提供良好的环境兼容性。
    5. 高ESD防护等级:按照HBM标准达到Class 3,且满足IEC 61000-4-2标准的Level 4等级,保证了设备的可靠性和稳定性。

    应用案例和使用建议


    应用案例
    HESDNC24VB1AF-A 主要用于电子设备的ESD保护,例如智能手机、平板电脑、网络设备等。通过安装在电路板上,它可以有效地吸收来自外部的电压瞬变,保护敏感组件不受损害。
    使用建议
    1. 正确的布局:为了确保最佳的ESD保护效果,在电路板上布置该器件时需要考虑其位置。应尽量靠近需要保护的接口或输入输出端口。
    2. 合理的布线:为避免信号干扰,应保持保护器件周围线路的简洁和最短。
    3. 充分测试:在正式应用前,建议进行充分的测试以验证保护效果。可以通过模拟ESD事件来检查设备的鲁棒性。

    兼容性和支持


    HESDNC24VB1AF-A 与大多数电子设备兼容,可以方便地集成到现有系统中。制造商提供了详尽的技术支持和售后服务,包括在线技术支持和定期的更新通知,确保用户能够及时获取最新的产品信息和技术支持。

    常见问题与解决方案


    1. 问题:安装过程中焊接温度过高怎么办?
    - 解决方案:如果焊接温度超过最大允许值(260°C),应降低焊接温度或缩短焊接时间。同时,确保设备在焊接后冷却至室温后再进行其他操作。
    2. 问题:出现过高的泄漏电流怎么办?
    - 解决方案:首先检查焊接质量和安装方式。如确认无误,可尝试更换新的器件,因为高泄漏电流可能是由于器件本身故障引起的。

    总结和推荐


    HESDNC24VB1AF-A 是一款性能卓越、可靠性高的ESD保护器件。它的小尺寸设计、低漏电流和快速响应时间使其成为保护现代电子设备的理想选择。此外,该产品符合环保标准,具备良好的环境兼容性。考虑到其显著的优势和广泛的应用前景,强烈推荐在需要高水平ESD保护的应用中使用此产品。

HESDNC24VB1AF-A参数

参数
峰值脉冲功率 -
极性 双向
工作电压 -
箝位电压 -
击穿电压 29.5V
峰值脉冲电流 5A
通用封装 DFN1006-2L
