HACPDQC5V0USP-IPHF

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HACPDQC5V0USP-IPHF SOD-923
供应商: 国内现货
标准整包数: 8000

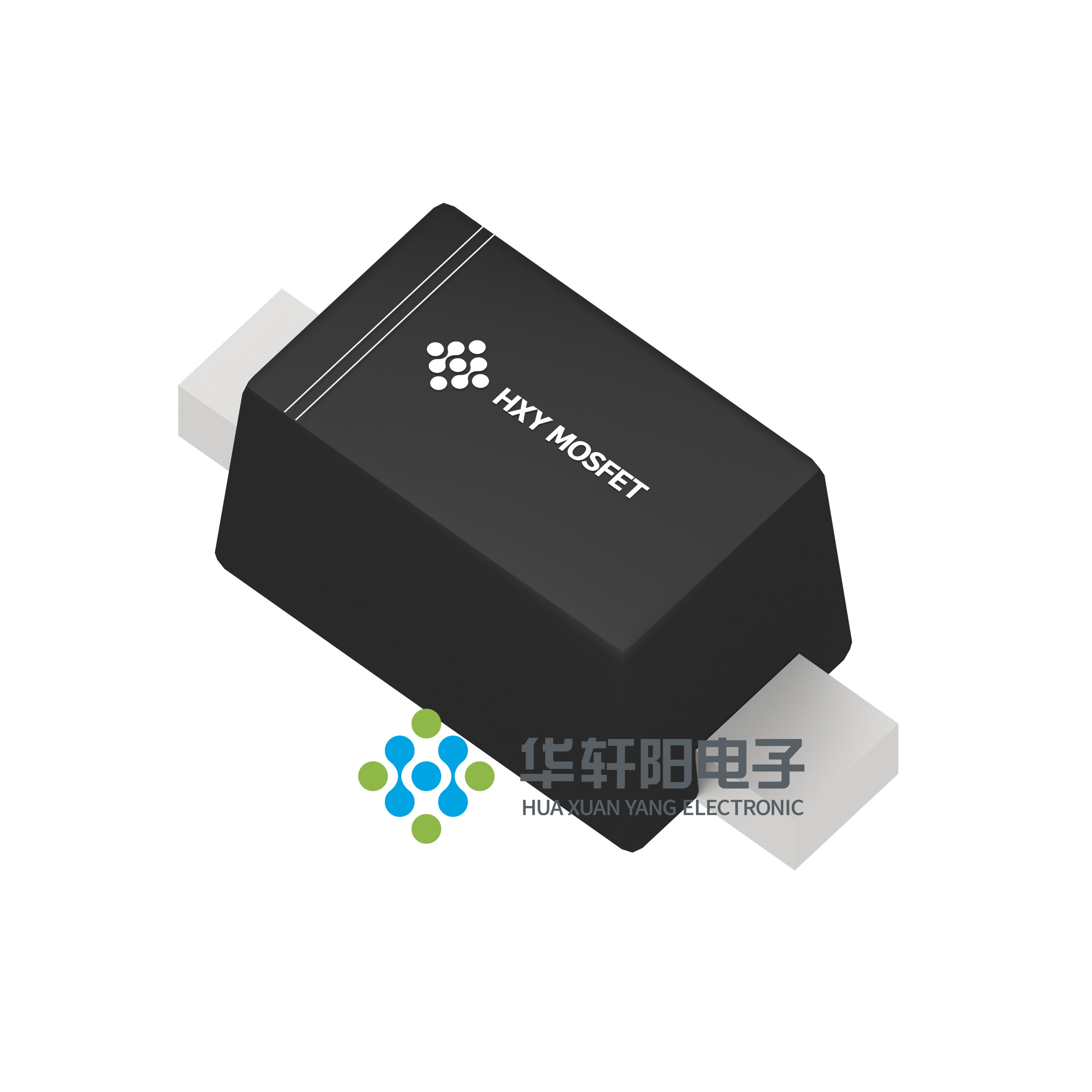

HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HACPDQC5V0USP-IPHF

HACPDQC5V0USP-IPHF概述


    产品简介


    HACPDQC5V0USP-IPHF 是一款高性能的瞬态电压抑制(TVS)二极管,属于 SOD-923 封装。该二极管主要应用于电子设备的静电放电(ESD)保护。它能够有效保护半导体元件免受由静电放电和其他电压瞬变事件引起的损害。此外,这款二极管具备快速响应时间和低漏电流的特点,特别适用于对保护要求较高的场合。

    技术参数


    - 峰值脉冲功率 (tp = 8/20μs):60 W
    - 最大引线温度(焊接时间10秒):260°C
    - 存储温度范围:-55°C 至 +150°C
    - 操作温度范围:-55°C 至 +125°C
    - 最高结温:150°C
    - 电容:0.35 pF
    - 响应时间:通常小于 1.0 ns
    - ESD 保护等级:符合 IEC61000-4-2 Level 4
    - 反向工作电压 (VRWM):5.0 V
    - 额定电压 (VBR):5.4 V
    - 最大漏电流 (IR):1.0 µA
    - 击穿电压 (VBR):5.4 V @ IT
    - 钳位电压 (VC):5.0 V @ IPP = 1 A

    产品特点和优势


    HACPDQC5V0USP-IPHF 的主要特点是超低电容和低钳位电压。它的电容仅为 0.35 pF,这使得它在高频应用中具有出色的表现。其快速响应时间(小于 1.0 ns)和低漏电流使其非常适合用于需要高可靠性保护的应用场合。此外,由于其小尺寸(0.031” x 0.024”),它非常适合作为小型化设计中的保护元件。

    应用案例和使用建议


    HACPDQC5V0USP-IPHF 主要应用于需要高可靠性 ESD 保护的应用,例如计算机、通信设备、消费电子等。具体应用场景包括 USB 接口、HDMI 接口、以太网接口以及其他任何可能遭受 ESD 损害的接口。
    使用建议:
    - 在设计电路时,应确保所选元件的电容与应用电路相匹配,以避免信号失真。
    - 在安装过程中,应注意焊接温度不要超过 260°C,以免损坏二极管。
    - 建议在关键节点处使用多级 ESD 保护,以增加系统的整体可靠性。

    兼容性和支持


    HACPDQC5V0USP-IPHF 与其他电子元件具有良好的兼容性,可以方便地集成到现有系统中。深圳市华宣阳电子有限公司提供全面的技术支持和维护服务,包括产品咨询、技术培训和售后服务。

    常见问题与解决方案


    1. 问题:焊接温度过高导致二极管损坏
    - 解决方法:严格控制焊接温度不超过 260°C,并使用合适的焊接设备和技术。
    2. 问题:应用时出现信号失真
    - 解决方法:选择与应用电路匹配的电容值,确保信号传输不受影响。
    3. 问题:二极管失效
    - 解决方法:定期检查和更换二极管,确保其处于良好状态。

    总结和推荐


    HACPDQC5V0USP-IPHF 是一款性能优异的 ESD 保护二极管,具备超低电容、快速响应时间和高可靠性等特点。它在多种应用场景中表现出色,特别是在高频和关键信号路径中的保护需求。综上所述,强烈推荐使用 HACPDQC5V0USP-IPHF 作为高性能的 ESD 保护解决方案。

HACPDQC5V0USP-IPHF参数

参数
极性 -
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -

HACPDQC5V0USP-IPHF厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HACPDQC5V0USP-IPHF数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HACPDQC5V0USP-IPHF HACPDQC5V0USP-IPHF数据手册

HACPDQC5V0USP-IPHF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ ¥ 0.3991
24000+ ¥ 0.3925
40000+ ¥ 0.3825
库存: 300000
起订量: 8000 增量: 8000
交货地:
最小起订量为:8000
合计: ¥ 3192.8
直接购买
加入购物车
