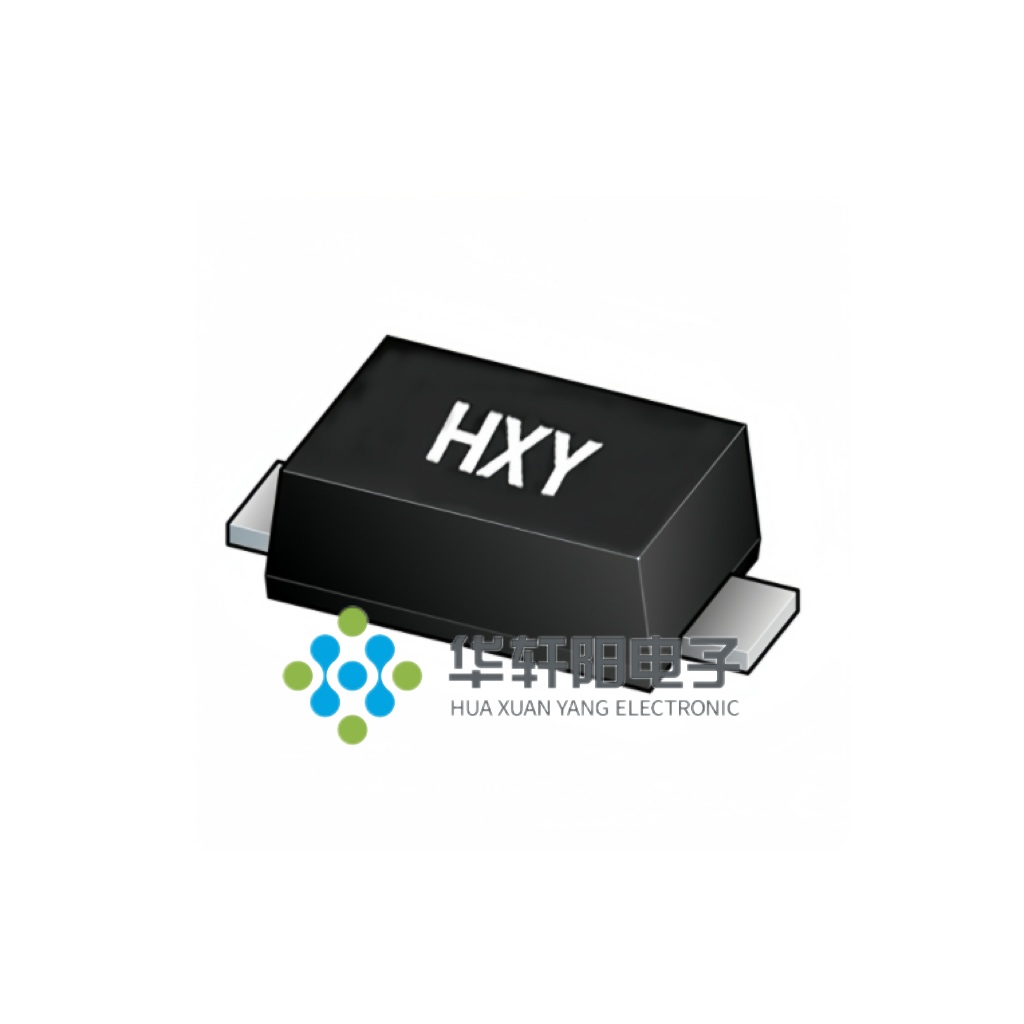

HCESD523NC36VU

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HCESD523NC36VU SOD-523
供应商: 国内现货
标准整包数: 3000

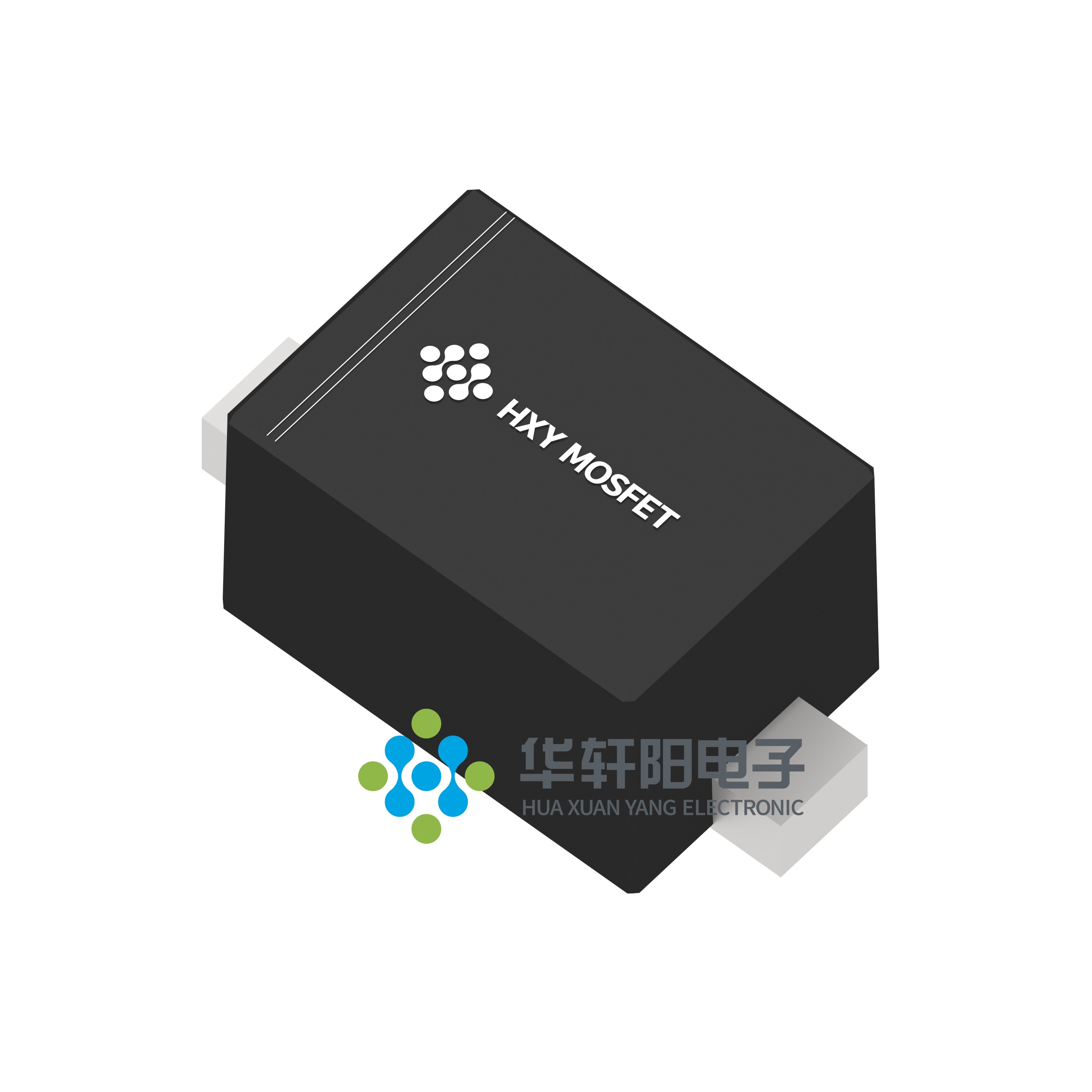

HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HCESD523NC36VU

HCESD523NC36VU概述

    HCESD523NC36VU ESD保护二极管技术手册

    1. 产品简介


    HCESD523NC36VU 是一款高性能的ESD(静电放电)保护二极管,适用于高速数据线的瞬态保护。它具有峰值功率耗散能力高、工作电压范围宽等特点。适用于多种电路设计,能够有效防止由静电放电和其他电压引起的瞬态事件对电子元件造成损害。

    2. 技术参数


    | 符号 | 参数 | 值 | 单位 |
    ||
    | PPP | 峰值脉冲功率 (tp = 8/20 s) | 55 | W |
    | TL | 焊接期间的最大引脚温度(10s) | 260 | °C |
    | Tstg | 存储温度范围 | -55 to +155 | °C |
    | Top | 工作温度范围 | -40 to +125 | °C |
    | Tj | 最大结温 | 150 | °C |
    | IEC61000-4-2 (ESD) | 空气放电 | ±15 | KV |
    接触放电 | ±8 | KV |
    | IEC61000-4-4 (EFT) 40 | A |

    3. 产品特点和优势


    HCESD523NC36VU 具有以下特点和优势:
    - 瞬态保护:适用于高速数据线的瞬态保护,符合IEC 61000-4-2标准,具备±20kV(接触放电)和±25kV(空气放电)的防护能力。
    - 峰值功率耗散:高达55W(8/20μs),能够在短时间内承受大量能量。
    - 工作电压范围:高达36V,适合多种电路设计。
    - 低钳位电压和泄漏电流:确保在保护电子元件的同时不会影响信号传输。
    - 紧凑封装:采用SOD-523封装,占用空间小,适合现代小型化设计需求。

    4. 应用案例和使用建议


    HCESD523NC36VU 广泛应用于消费电子、工业控制等领域。例如,在高速数据传输系统中,它可以有效地防止静电放电对敏感半导体芯片的损坏。
    使用建议:
    - 在使用时,注意焊接温度不超过260°C,并保持焊接时间不超过10秒。
    - 在选择焊接参数时,要充分考虑热稳定性,避免因温度过高导致元器件损坏。
    - 遵循厂商提供的安装指南,以确保最佳保护效果。

    5. 兼容性和支持


    HCESD523NC36VU 具有良好的兼容性,可以与其他标准SOD-523封装的元器件配合使用。厂商提供详细的技术支持和售后服务,确保客户在使用过程中遇到问题时能及时获得帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 元器件损坏 | 确保焊接温度不超过260°C,并保持焊接时间不超过10秒。 |
    | 信号传输不稳定 | 检查元器件的工作温度范围,确保其在正常工作范围内运行。 |
    | 静电放电影响信号 | 确认元器件符合IEC 61000-4-2标准,具备足够的防护能力。 |

    7. 总结和推荐


    HCESD523NC36VU 是一款高性能的ESD保护二极管,具有强大的瞬态保护能力和广泛的适用范围。其低钳位电压和泄漏电流特性使其成为高速数据线的理想保护选择。我们强烈推荐在需要瞬态保护的应用中使用此产品。
    通过详细的技术手册和厂商的支持服务,用户可以轻松地集成并优化这款元器件的使用。在选购和使用过程中,务必遵循厂商提供的指导和规范,以确保最佳性能和可靠性。

HCESD523NC36VU参数

参数
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -

HCESD523NC36VU厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HCESD523NC36VU数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HCESD523NC36VU HCESD523NC36VU数据手册

HCESD523NC36VU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.0937
9000+ ¥ 0.0922
15000+ ¥ 0.0898
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 281.1
直接购买
加入购物车
