首页  >  产品百科  >  HPESDAWC236T5VU

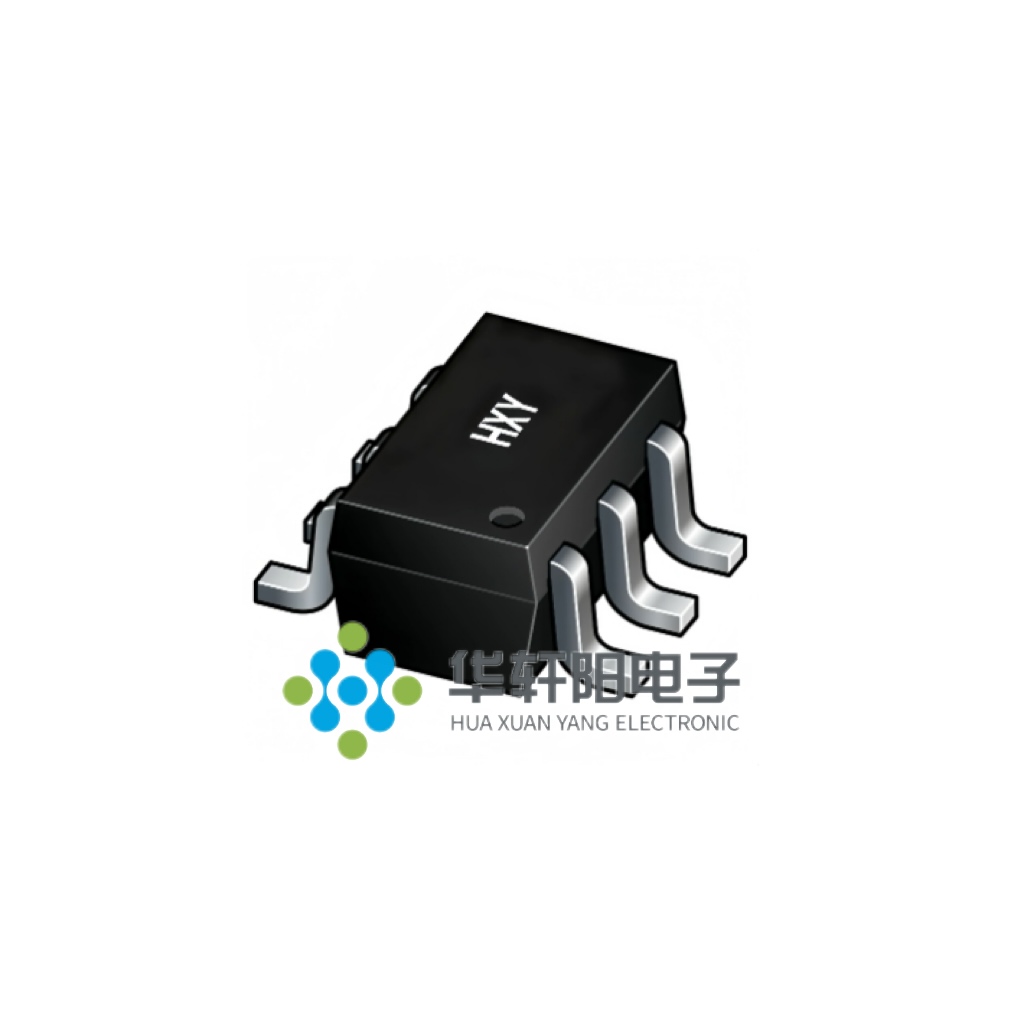

HPESDAWC236T5VU

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HPESDAWC236T5VU SOT-23-6L
供应商: 云汉优选
标准整包数: 3000

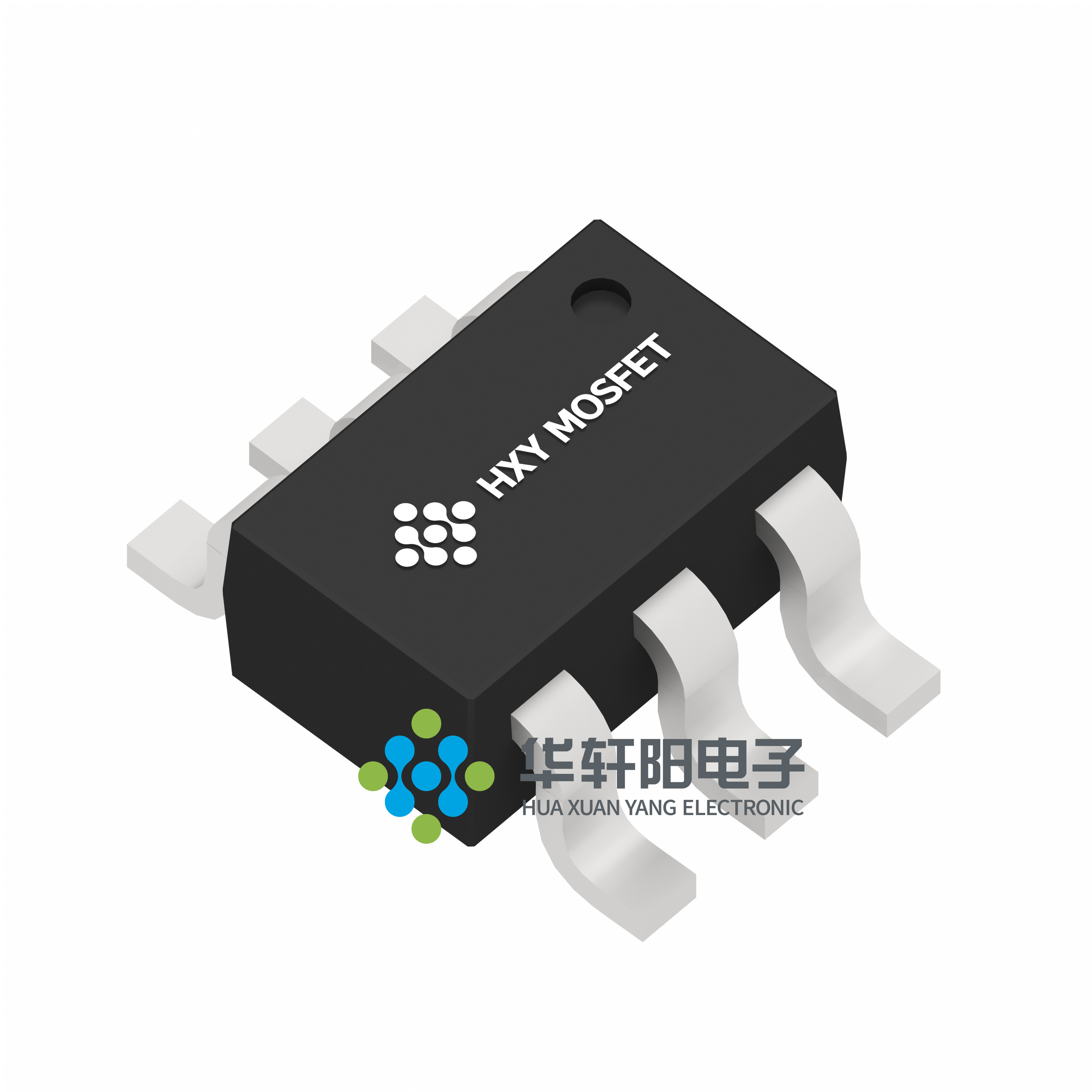

HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HPESDAWC236T5VU

HPESDAWC236T5VU概述

    # ESD Protection Diode HPESDAWC236T5VU 技术手册

    产品简介


    基本介绍
    HPESDAWC236T5VU 是一款由深圳华宣阳电子有限公司(HuaXuanYang Electronics)生产的5通道超低电容铁路钳位静电放电保护二极管阵列。它主要应用于需要高性能静电放电保护的应用场景中,如计算机接口、通信设备、消费电子等。每个通道由一对静电放电二极管组成,能够将正负静电放电电流导向正负电源轨。此外,阵列内部还集成了一颗齐纳二极管,以增强电压钳位能力。

    技术参数


    - 峰值脉冲功率 (8/20μs):55W
    - 峰值脉冲电流 (8/20μs):4A
    - 空气放电静电放电 (IEC 61000-4-2):±27kV
    - 接触放电静电放电 (IEC 61000-4-2):±15kV
    - 工作温度范围:-55°C 至 +125°C
    - 存储温度范围:-55°C 至 +150°C
    - 反向工作电压:5V
    - 反向击穿电压:6V
    - 反向漏电流:1μA (当VRWM=5V,T=25°C)
    - 正向钳位电压 (IPP=4A, tP=8/20μs):8.5V 至 12.0V
    - 负向钳位电压 (IPP=4A, tP=8/20μs):1.8V
    - 通道间电容:0.4pF (最大值)
    - 通道间到接地电容:0.3pF 至 0.4pF (最大值)
    - 通道间到通道间电容:0.8pF (最大值)

    产品特点和优势


    - 5个通道的ESD保护:提供全面的保护,适用于多种信号线。
    - 符合IEC61000-4-2标准:达到四级防护水平,适用于高标准要求的应用。
    - 低至0.4pF的电容:保证信号传输的高速性和低损耗。
    - 低钳位电压:有效减少电压波动,确保电路稳定。
    - 改进的齐纳结构:提高电压稳定性和可靠性。
    - 优化的封装设计:适合高速数据线PCB布局,易于布线。

    应用案例和使用建议


    应用案例
    HPESDAWC236T5VU 常见的应用场景包括USB端口、HDMI端口、以太网端口等。例如,在USB端口中,它可以有效地保护数据线免受静电放电带来的损坏。
    使用建议
    1. 正确的接地连接:确保所有通道的负极(GND)正确连接到系统地,以实现有效的ESD保护。
    2. 适当的布局:由于其优化的封装设计,建议在PCB布局时尽量减少走线长度,以保持信号的完整性。
    3. 考虑环境温度:在极端环境下(如高温或低温),需额外考虑散热措施,以避免热应力对二极管造成损害。

    兼容性和支持


    - 兼容性:该产品与其他标准ESD保护装置兼容,可以灵活应用于各种电路设计中。
    - 支持:深圳华宣阳电子有限公司提供详细的文档和技术支持,包括安装指南、测试报告等。用户可以通过官网联系技术支持部门获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 静电放电时出现异常行为 | 检查所有接地点是否正确连接,确保无虚焊。 |
    | 钳位电压超出预期 | 调整外围电路,确保输入信号在安全范围内。 |
    | 温度过高导致保护失效 | 确保良好的散热措施,避免长时间高负载运行。 |

    总结和推荐


    综合评估
    HPESDAWC236T5VU 在性能、可靠性和易用性方面表现出色,特别适用于需要高标准ESD保护的应用场景。其低电容和低钳位电压使其成为高速信号线的理想选择。通过合理的布局和正确的使用方法,该产品可以显著提升系统的抗干扰能力和稳定性。
    推荐使用
    鉴于其优异的性能和广泛的适用范围,我们强烈推荐HPESDAWC236T5VU作为各类需要高可靠性ESD保护的应用场景中的首选产品。无论是在计算机接口、通信设备还是消费电子领域,它都是一个值得信赖的选择。

HPESDAWC236T5VU参数

参数
极性 -
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -

HPESDAWC236T5VU厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HPESDAWC236T5VU数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HPESDAWC236T5VU HPESDAWC236T5VU数据手册

HPESDAWC236T5VU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.0956
9000+ ¥ 0.094
15000+ ¥ 0.0917
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 286.8
