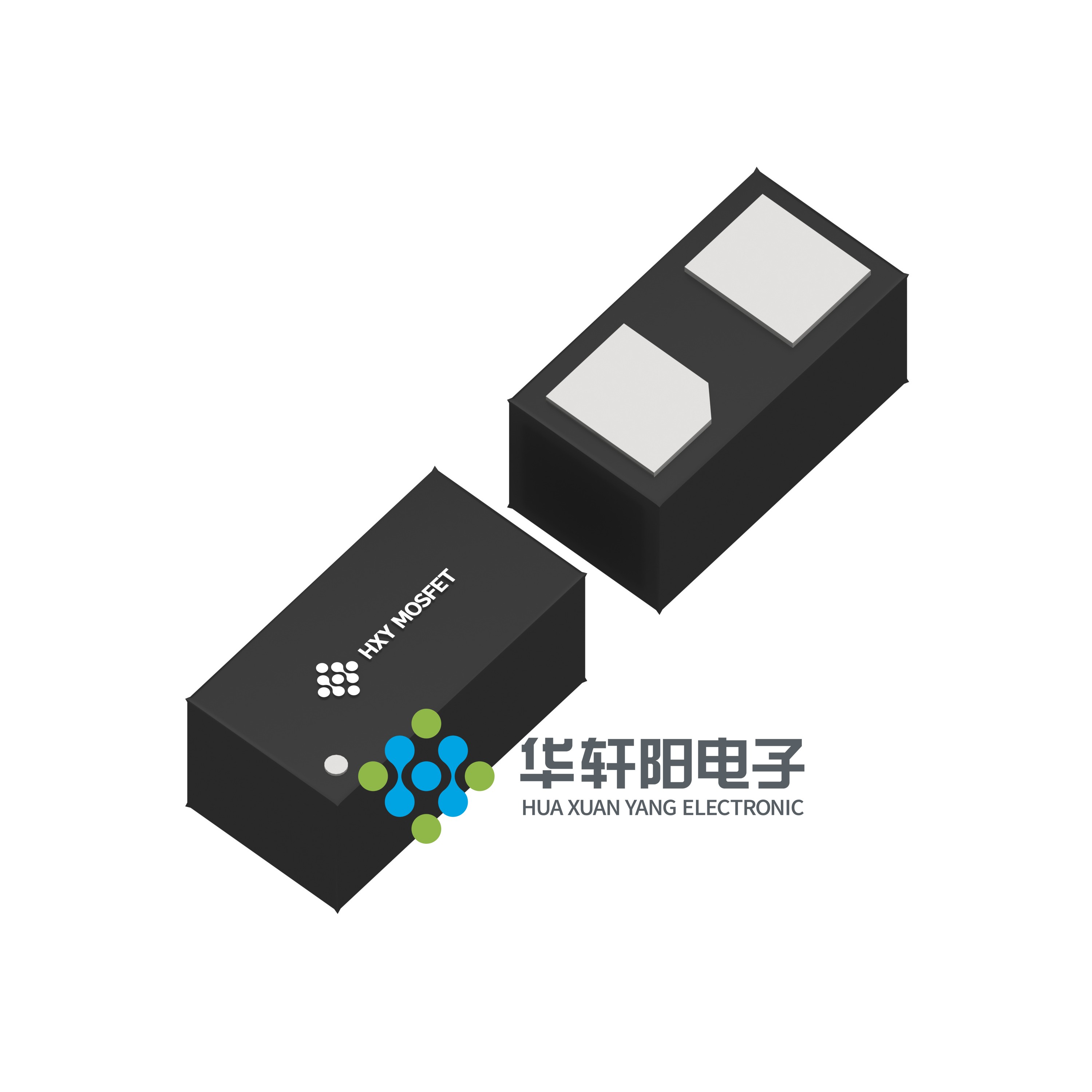

HESDM3031MXT5G

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HESDM3031MXT5G DFN0603-2L
供应商: 国内现货
标准整包数: 15000
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HESDM3031MXT5G

HESDM3031MXT5G概述

    HESDM3031MXT5G ESD Protection Diode 技术手册

    产品简介


    HESDM3031MXT5G 是一款由 Shenzhen HuaXuanYang Electronics CO.,LTD 生产的瞬态电压抑制二极管(ESD保护二极管)。这款产品主要用于保护敏感的半导体组件免受静电放电(ESD)和其他电压引起的瞬态事件造成的损害。HESDM3031MXT5G 可应用于广泛的电子产品中,如通信设备、消费电子和工业控制设备等,特别是在需要对电路进行ESD防护的应用场合。

    技术参数


    - 峰值脉冲功率:90 W(tp = 8/20μs)
    - 最大引线温度(焊接):260°C(持续时间10秒)
    - 存储温度范围:-55°C 至 +150°C
    - 操作温度范围:-40°C 至 +125°C
    - 最大结温:150°C
    - 人体模型(HBM)ESD等级:Class 3
    - IEC 61000-4-2 ESD保护:Level 4
    - 外形尺寸:0.61 mm x 0.31 mm
    - 封装高度:0.28 mm
    - 漏电流:低
    - 响应时间:典型值< 1 ns
    - 浪涌电流波形:见图1
    - 电源降额曲线:见图2
    - TLP测量:见图3

    产品特点和优势


    HESDM3031MXT5G 二极管具备出色的钳位能力、低泄漏电流、低电容和快速响应时间,这使其成为市场上领先的ESD保护解决方案之一。该产品的独特之处在于能够为双向线路提供灵活的保护,在无法使用阵列的情况下依然能保持高性能。此外,HESDM3031MXT5G 符合无铅标准,并且满足RoHS要求和无卤素标准,适合环保应用。

    应用案例和使用建议


    HESDM3031MXT5G 可以广泛应用于各种电子设备中,如手机、平板电脑、计算机接口、通信模块等。为了确保最佳性能,建议在设计电路时充分考虑二极管的工作环境和所需保护的电压等级。具体来说,在高湿度环境中使用时应注意密封措施,以避免由于湿度过高导致的漏电流增加。同时,在进行焊接操作时,应严格遵守制造商提供的焊接条件。

    兼容性和支持


    HESDM3031MXT5G 与其他常见的电子元器件和设备具有良好的兼容性。制造商提供了详尽的技术支持文档和售后保障服务,确保客户在使用过程中可以随时获得必要的帮助和支持。

    常见问题与解决方案


    1. 问题:产品在高温环境下出现性能下降
    - 解决方案:确保焊接温度不超过规定范围(260°C,持续10秒),并在高温环境中采取额外的散热措施。

    2. 问题:ESD保护效果不理想
    - 解决方案:检查安装位置,确保二极管正确连接至需要保护的线路;重新校准测试条件,确保符合标准测试要求。

    总结和推荐


    HESDM3031MXT5G 是一款专为ESD保护设计的高性能瞬态电压抑制二极管,具备出色的性能和可靠性。该产品适用于多种电子设备,特别适合于需要严苛ESD防护的应用场景。根据其优异的表现和广泛的应用前景,我们强烈推荐此产品作为关键电子设备中的核心保护元件。

HESDM3031MXT5G参数

参数
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -

HESDM3031MXT5G厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HESDM3031MXT5G数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HESDM3031MXT5G HESDM3031MXT5G数据手册

HESDM3031MXT5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
