首页  >  产品百科  >  H824001

H824001

产品分类: TVS二极管/ESD抑制器
产品描述:

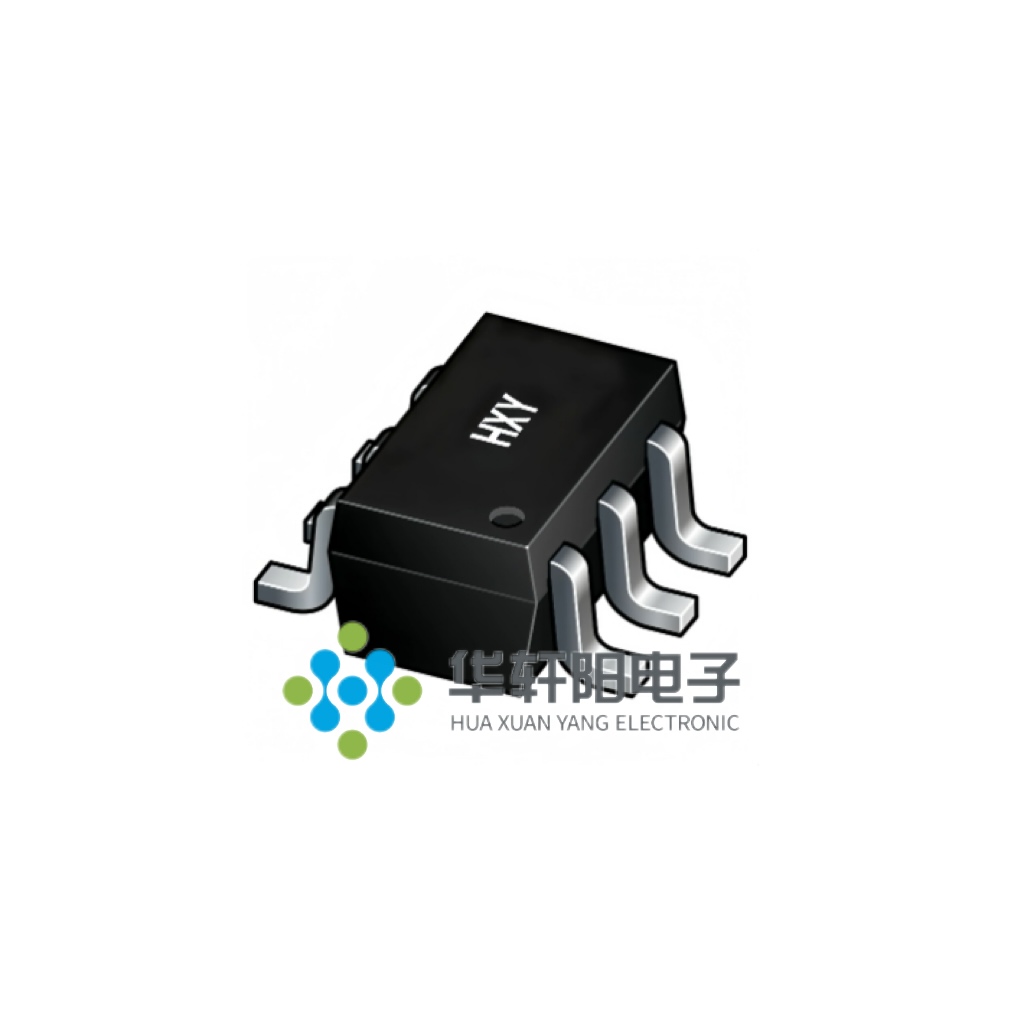

供应商型号: H824001 SOT-23-6L
供应商: 云汉优选
标准整包数: 3000

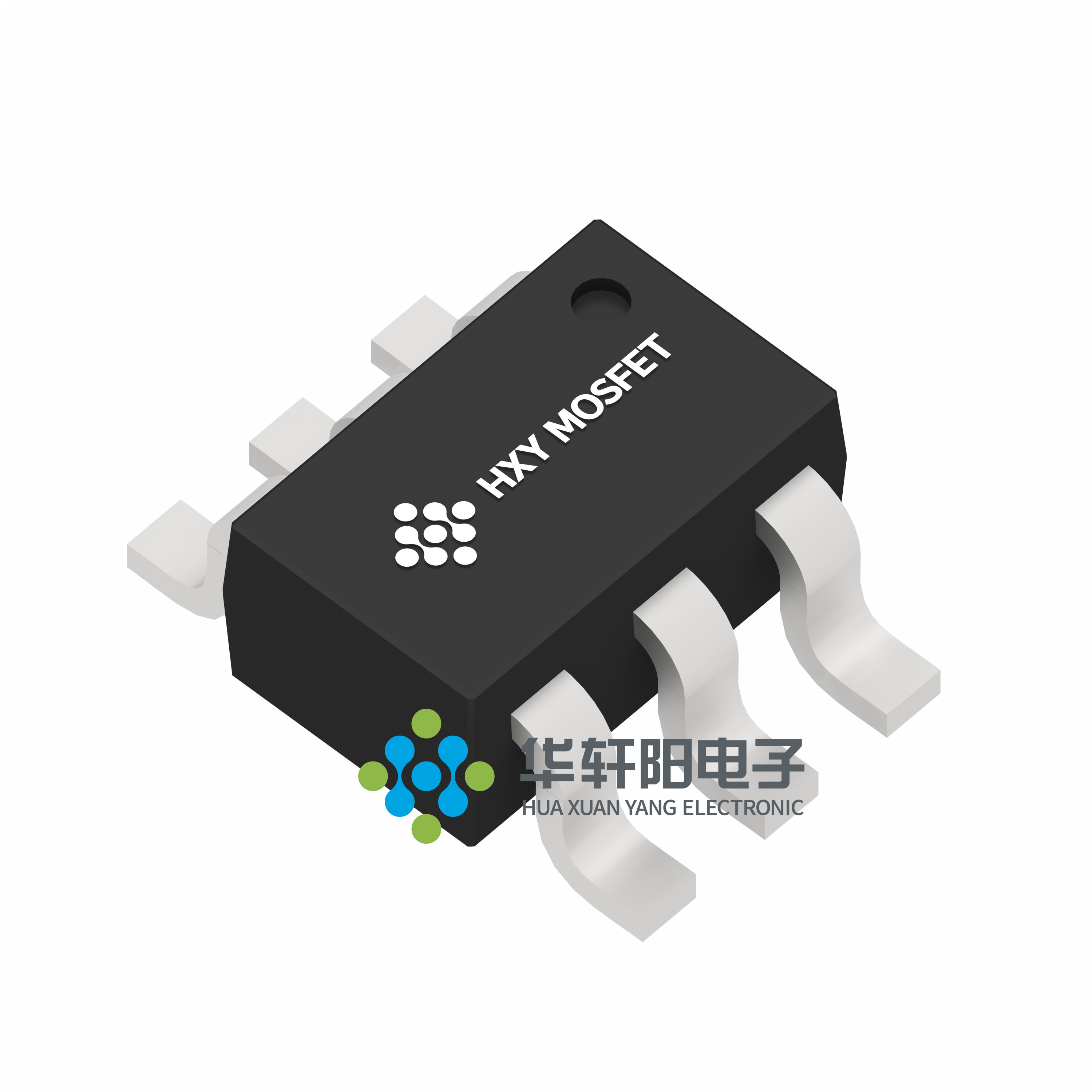

HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 H824001

H824001概述

    H824001 ESD Protection Diode 技术手册

    1. 产品简介


    H824001 是由 Shenzhen HuaXuanYang Electronics CO.,LTD(华宣阳电子有限公司)开发的一款5通道超低电容瞬态抑制二极管阵列。这款二极管主要用于静电放电(ESD)保护,特别适用于高速数据线和其他需要高可靠性的应用场合。它能有效保护各种接口免受ESD的损坏,确保电子设备在面对突发电压变化时的稳定性和可靠性。

    2. 技术参数


    - 峰值脉冲功率 (8/20μs):55W
    - 峰值脉冲电流 (8/20μs):4A
    - 空气放电(IEC 61000-4-2标准):±27kV
    - 接触放电(IEC 61000-4-2标准):±15kV
    - 工作温度范围:-55°C ~ +125°C
    - 存储温度范围:-55°C ~ +150°C
    - 通道到地电容:0.4pF(最大值)
    - 通道到通道电容:0.8pF(最大值)

    3. 产品特点和优势


    - 多功能性:每个通道包含一对用于正负极放电的ESD二极管,能够有效保护各种接口免受静电损害。
    - 高性能:峰值脉冲电流高达4A,峰值脉冲功率达到55W,可承受最高27kV的空气放电和15kV的接触放电,符合IEC 61000-4-2标准。
    - 超低电容:电容低至0.4pF(最大值),保证信号完整性,减少对高速数据传输的影响。
    - 优化结构:采用了改进的齐纳结构,确保在极端环境下也能提供可靠的保护。
    - 易布局:通过优化封装设计,方便PCB布局,适用于高速数据线路的设计。

    4. 应用案例和使用建议


    H824001 常用于计算机接口、USB端口、HDMI端口等需要ESD保护的高速数据传输线路中。例如,在笔记本电脑和服务器主板上的USB 3.0端口,H824001能够有效地保护设备免受静电放电的损害。
    - 应用建议:在进行PCB布局时,尽量保持H824001与其他敏感元件之间的距离,并合理选择接地方式,以提高整体系统的抗干扰能力。
    - 优化方案:在多通道应用中,建议根据具体需求选择合适的通道配置,同时注意各个通道间的匹配,避免因通道间不均衡导致的保护失效。

    5. 兼容性和支持


    H824001 采用SOT-23-6L封装,易于安装和更换,与其他常见的高速数据接口设备兼容良好。此外,制造商提供了详尽的技术文档和支持服务,包括电路图、设计指南和应用实例,便于工程师在实际项目中快速上手。

    6. 常见问题与解决方案


    - 问题1:如何确定H824001是否适合我的应用?
    - 解答:首先检查您的系统是否需要符合IEC 61000-4-2标准的ESD保护,并确认所需保护水平(如空气放电±27kV和接触放电±15kV)。其次,检查系统的工作温度范围是否与H824001的-55°C至+125°C兼容。
    - 问题2:H824001的电容如何影响信号完整性?
    - 解答:H824001的最大电容仅为0.4pF(通道到地)和0.8pF(通道到通道),因此不会显著影响信号传输速度和完整性,适用于大多数高速数据应用。

    7. 总结和推荐


    综上所述,H824001 是一款集高性能、高可靠性于一身的ESD保护二极管,尤其适合用于高速数据传输线路中。其独特的设计和卓越的性能使其成为众多应用的理想选择。考虑到其广泛的适用性和可靠的支持服务,强烈推荐H824001作为高速数据线路ESD保护的首选方案。

H824001参数

参数
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
击穿电压 -

H824001厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

H824001数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 H824001 H824001数据手册

H824001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.1619
9000+ ¥ 0.1592
15000+ ¥ 0.1551
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 485.7
直接购买
