HESDLC3304P5-TP

产品分类: TVS二极管/ESD抑制器
产品描述:

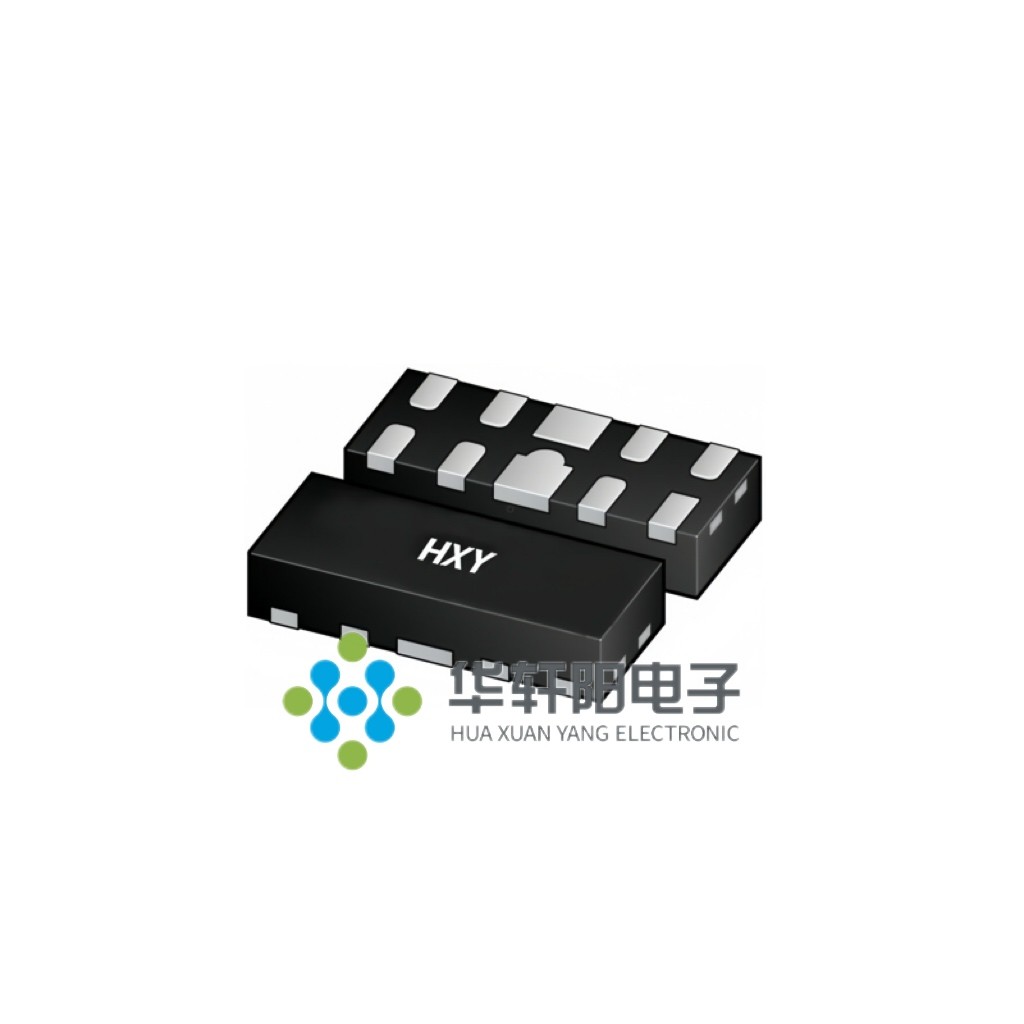

供应商型号: HESDLC3304P5-TP DFN2510-10L
供应商: 国内现货
标准整包数: 3000

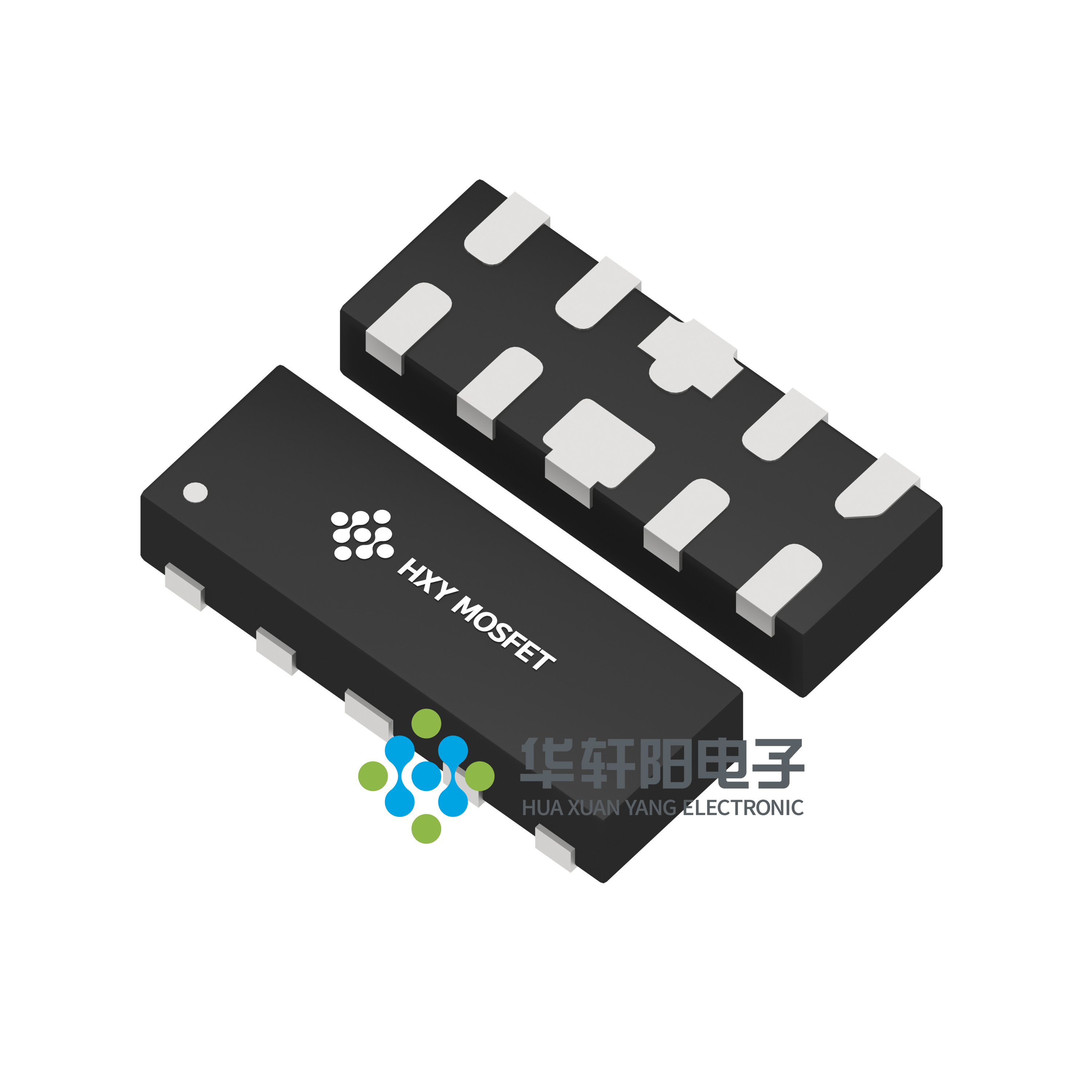

HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HESDLC3304P5-TP

HESDLC3304P5-TP概述

    # 电子元器件产品技术手册

    产品简介


    HESDLC3304P5-TP 是一款由华宣阳电子有限公司(Huaxuanyang Electronics)生产的4通道超低电容瞬态电压抑制二极管阵列。该产品主要用于静电放电(ESD)保护,适用于高速数据线路和其他需要高度保护的应用场景。它能够为系统提供强大的保护,确保信号完整性,从而延长电子设备的使用寿命并提高系统的可靠性。

    技术参数


    以下是HESDLC3304P5-TP的主要技术规格和参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 反向工作电压(VRWM) | 3.3 | - | 5.0 | V |
    | 反向击穿电压(VBR) | 5.6 | - | - | V |
    | 反向泄漏电流(IRWM) | - | 1.0 | - | μA |
    | 钳位电压 | - | - | - | V |
    | 结电容(CJ) | - | 0.3 | 0.6 | pF |
    | 峰值脉冲电流(IPP) | - | - | 4 | A |
    | 绝对最大额定温度(Tstg)| -55 | - | 150 | °C |
    | 操作温度范围(Top) | -40 | - | 125 | °C |
    | 最大接点温度(Tj) | - | - | 150 | °C |
    此外,HESDLC3304P5-TP 支持 IEC 61000-4-2 标准的 ESD 保护等级,具体如下:
    - 空气放电:±15 kV
    - 接触放电:±10 kV

    产品特点和优势


    HESDLC3304P5-TP 具有多项显著特点和优势:
    1. 超低电容:仅为 0.55pF(最大值),保证了对高速数据线路的影响最小。
    2. 高保护等级:通过 IEC 61000-4-2 标准,满足最高 4 级的 ESD 保护要求。
    3. 改进的齐纳结构:优化设计提高了整体性能。
    4. 兼容 RoHS 和无卤素:符合环保标准,降低环境影响。
    5. 优化封装:易于 PCB 布局,简化设计过程。

    应用案例和使用建议


    HESDLC3304P5-TP 可广泛应用于多种高速数据线路,如 USB 2.0/3.0、HDMI、以太网等。在使用过程中,应特别注意以下几点:
    1. 正确的布局:在 PCB 布局时,应确保 ESD 保护二极管尽可能靠近需保护的端口,以减少杂散电容。
    2. 电源线连接:将负极端(GND)正确连接到系统接地,以确保 ESD 电流有效分流。
    3. 多层板设计:如果可能,采用多层 PCB 设计以进一步减少杂散电容。

    兼容性和支持


    HESDLC3304P5-TP 与大多数标准接口兼容,如 USB、HDMI、以太网等。此外,华宣阳电子有限公司提供全面的技术支持和售后服务,确保用户能够在设计和使用过程中获得必要的帮助。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问:如何正确选择二极管的工作电压?
    答:根据系统电压选择合适的 VRWM 值,一般建议工作电压不要超过 VRWM 的 80%。
    2. 问:如何处理安装后的性能不达标问题?
    答:检查 PCB 布局是否正确,确认所有连接均无误;必要时联系技术支持获取帮助。

    总结和推荐


    综上所述,HESDLC3304P5-TP 是一款非常出色的 ESD 保护二极管,尤其适合高速数据线路的应用。其低电容、高可靠性和良好的兼容性使其在市场上具有很强的竞争力。强烈推荐在涉及 ESD 保护的高端应用中使用此产品。

HESDLC3304P5-TP参数

参数
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -

HESDLC3304P5-TP厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HESDLC3304P5-TP数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HESDLC3304P5-TP HESDLC3304P5-TP数据手册

HESDLC3304P5-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.5076
9000+ ¥ 0.4991
15000+ ¥ 0.4865
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1522.8
