HESD5431XZ

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HESD5431XZ DFN0603-2L
供应商: 国内现货
标准整包数: 15000
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HESD5431XZ

HESD5431XZ概述

    HESD5431XZ ESD Protection Diode

    产品简介


    HESD5431XZ是一款由华宣阳电子有限公司生产的瞬态电压抑制二极管(TVS),专门用于保护敏感半导体组件免受静电放电(ESD)和其他电压瞬变事件的影响。这款二极管具有出色的钳位能力、低漏电流、低电容和快速响应时间,确保在暴露于ESD的设计中提供最佳保护。此外,它能够灵活地保护双向线路,在阵列不实用的应用中为设计者提供选择。

    技术参数


    - 峰值脉冲功率 (tp = 8/20μs):90 W
    - 最大引线温度 (焊接10秒):260°C
    - 存储温度范围:-55°C至+150°C
    - 工作温度范围:-40°C至+125°C
    - 最高结温:150°C
    - ESD等级:符合IEC61000-4-2标准,接触放电±20 kV,空气放电±25 kV
    - 响应时间:典型值<1 ns

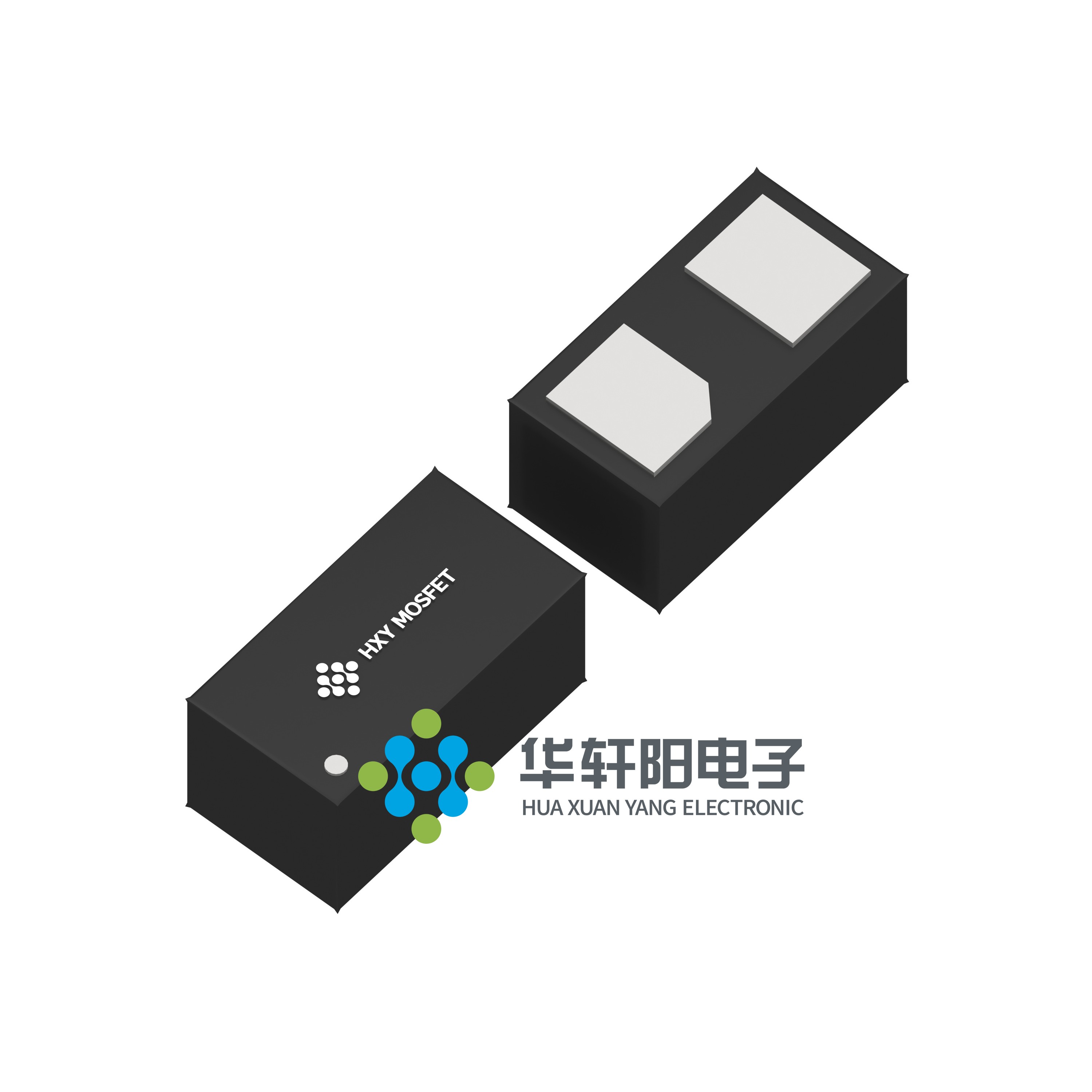

    - 封装尺寸:DFN0603-2L,0.61 mm x 0.31 mm,高0.28 mm
    - 最大反向工作电压:6.5 V
    - 最大额定脉冲电流:5 A
    - 钳位电压:在IPP=1 A时的最大值为7 V
    - 漏电流:在VRWM时的最大值为10 μA

    产品特点和优势


    HESD5431XZ的主要优势包括:
    - 出色的钳位能力:在ESD测试条件下能有效钳位电压。
    - 低漏电流和低电容:减少对信号传输的影响。
    - 快速响应时间:<1 ns,迅速吸收瞬变电压。
    - 高可靠性:符合RoHS标准且无卤素,适用于环保需求高的场合。
    - 封装小巧:DFN0603-2L封装尺寸仅0.61 mm x 0.31 mm x 0.28 mm,适合紧凑型设计。
    - 多种电压可选:可根据需要定制不同的工作电压。

    应用案例和使用建议


    HESD5431XZ适用于各种电路板上,特别是需要对ESD敏感的接口保护。例如,在USB端口、音频接口和工业控制设备中广泛使用。建议在设计电路时,将HESD5431XZ置于信号线附近以获得最佳保护效果。同时,确保电源和接地良好,避免电压瞬变引起的过压损害。

    兼容性和支持


    - 兼容性:与大多数常见的电子设备和接口兼容,特别是在工业控制和消费电子产品中。
    - 支持:华宣阳电子有限公司提供详尽的技术文档和支持,包括应用指南和常见问题解答。

    常见问题与解决方案


    - 问题:在高温环境下,如何避免过热损坏?
    - 解决方法:确保设备的工作温度不超过最高允许值,并采用适当的散热措施。
    - 问题:如何判断二极管是否失效?
    - 解决方法:通过测试设备检测漏电流和钳位电压,确保它们处于正常范围内。
    - 问题:二极管响应速度不够快怎么办?
    - 解决方法:检查电路布局,确保信号线尽量短,并减少干扰源。

    总结和推荐


    HESD5431XZ是一款高性能的ESD保护二极管,具有出色的小巧尺寸、低电容和低漏电流特性,非常适合现代电子设备中对ESD保护要求较高的应用场景。推荐在需要严格ESD防护的应用中使用此产品。如果需要更高电压或更严格的保护需求,可以考虑其他电压等级的产品或结合其他保护措施。

HESD5431XZ参数

参数
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -

HESD5431XZ厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HESD5431XZ数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HESD5431XZ HESD5431XZ数据手册
