HESD9D5.0ST5G

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HESD9D5.0ST5G SOD-923
供应商: 国内现货
标准整包数: 8000

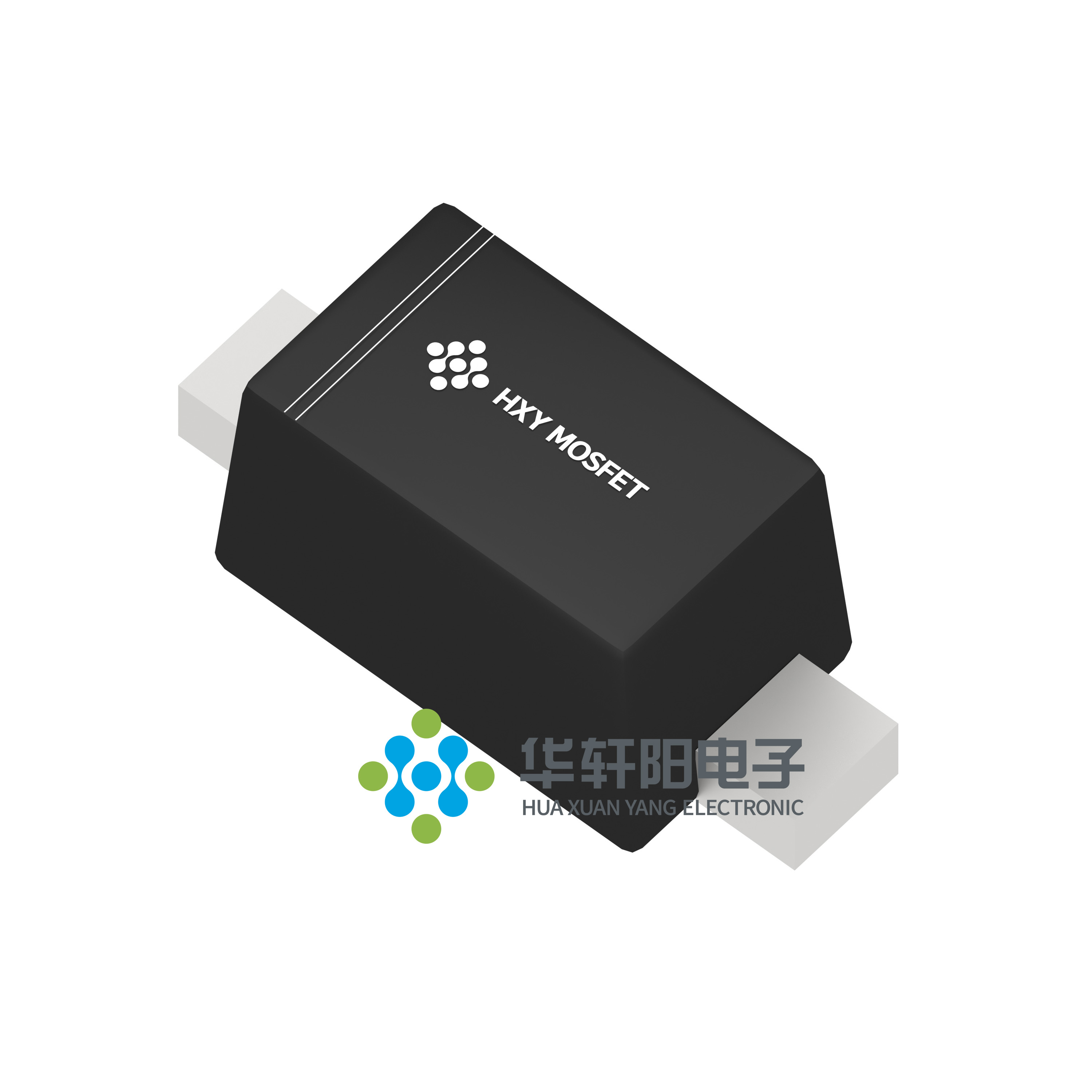

HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HESD9D5.0ST5G

HESD9D5.0ST5G概述


    产品简介


    HESD9D5.0ST5G 是由 HUA XUAN YANG ELECTRONICS(华轩阳电子)生产的一款静电放电(ESD)保护二极管。这种二极管的主要功能是防止电路因静电放电和其他电压引起的瞬态事件而受损。它适用于多种应用领域,特别是那些需要高可靠性和快速响应的应用。

    技术参数


    - 峰值脉冲功率:45W(tp = 8/20μs)
    - 最大引脚焊接温度:260°C(持续10秒)
    - 存储温度范围:-55°C 到 +155°C
    - 工作温度范围:-40°C 到 +125°C
    - 最大结温:150°C
    - ESD 保护等级:IEC61000-4-2 (ESD) 空气放电 ±10KV,接触放电 ±10KV
    - 钳位电压:典型值 < 5.4V(IPP = 1A)

    产品特点和优势


    HESD9D5.0ST5G 的特点包括:
    - 超低电容:0.6 pF
    - 低钳位电压
    - 小封装尺寸:0.031” x 0.024” (0.80 mm x 0.60 mm)
    - 低高度:0.015” (0.37 mm)
    - 快速响应时间:通常 < 1.0 ns
    - 符合 IEC61000-4-2 Level 4 标准
    - 无铅设计
    这些特点使得 HESD9D5.0ST5G 在应对 ESD 和其他瞬态事件时表现出色,特别适合在对电容和响应时间有严格要求的应用中使用。

    应用案例和使用建议


    应用案例
    HESD9D5.0ST5G 常用于需要保护敏感半导体免受 ESD 损伤的应用,如消费电子产品、工业控制设备和汽车电子系统。例如,在智能手机和平板电脑中,HESD9D5.0ST5G 可以保护主板上的 USB 接口和 HDMI 接口。
    使用建议
    为了最大限度地发挥 HESD9D5.0ST5G 的保护效果,建议遵循以下几点:
    - 正确安装:确保引脚焊接温度不超过最大值,以避免损坏。
    - 合理布局:尽量靠近被保护端口安装 HESD9D5.0ST5G,以减少信号线上的寄生电容,提高响应速度。
    - 考虑散热:虽然 HESD9D5.0ST5G 能承受高温,但长期过热可能影响可靠性,应采取适当散热措施。

    兼容性和支持


    HESD9D5.0ST5G 采用 SOD-923 封装,这使得它与其他具有相同封装的器件高度兼容。华轩阳电子提供了详细的规格和应用指南,以便客户能够充分利用这款产品的性能。此外,公司还提供技术支持和售后保障服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何选择合适的 HESD9D5.0ST5G ? | 确认应用环境的温度范围和所需的最大脉冲电流,参考数据表中的技术参数进行选择。|
    | 如何确定安装时的焊接温度? | 参考数据表中的最大焊接温度(260°C),并确保焊接过程中不会超过此值。|
    | 如何处理失效的 HESD9D5.0ST5G ? | 若发现失效情况,建议联系华轩阳电子的客户服务部门,获取专业的维修或更换指导。|

    总结和推荐


    总体而言,HESD9D5.0ST5G 是一款性能卓越、可靠性高的 ESD 保护二极管。它的超低电容、快速响应时间和高耐压能力使其在各种高要求应用中表现出色。如果你的应用需要高效可靠的 ESD 保护,HESD9D5.0ST5G 将是一个理想的选择。
    因此,我强烈推荐使用 HESD9D5.0ST5G 进行 ESD 保护设计。

HESD9D5.0ST5G参数

参数
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -

HESD9D5.0ST5G厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HESD9D5.0ST5G数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HESD9D5.0ST5G HESD9D5.0ST5G数据手册

HESD9D5.0ST5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ ¥ 0.0958
24000+ ¥ 0.0942
40000+ ¥ 0.0918
库存: 300000
起订量: 8000 增量: 8000
交货地:
最小起订量为:8000
合计: ¥ 766.4
