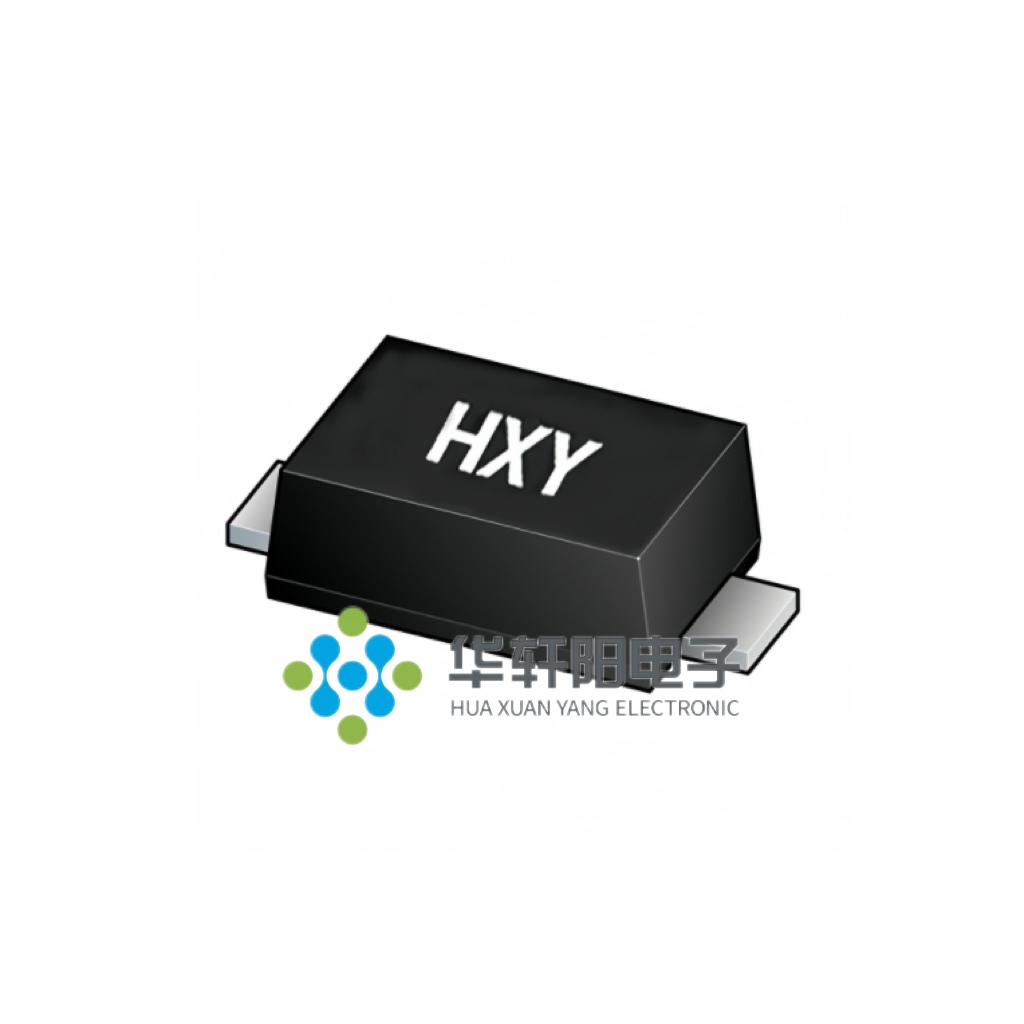

HBV-D505ZC

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HBV-D505ZC SOD-523
供应商: 云汉优选
标准整包数: 3000

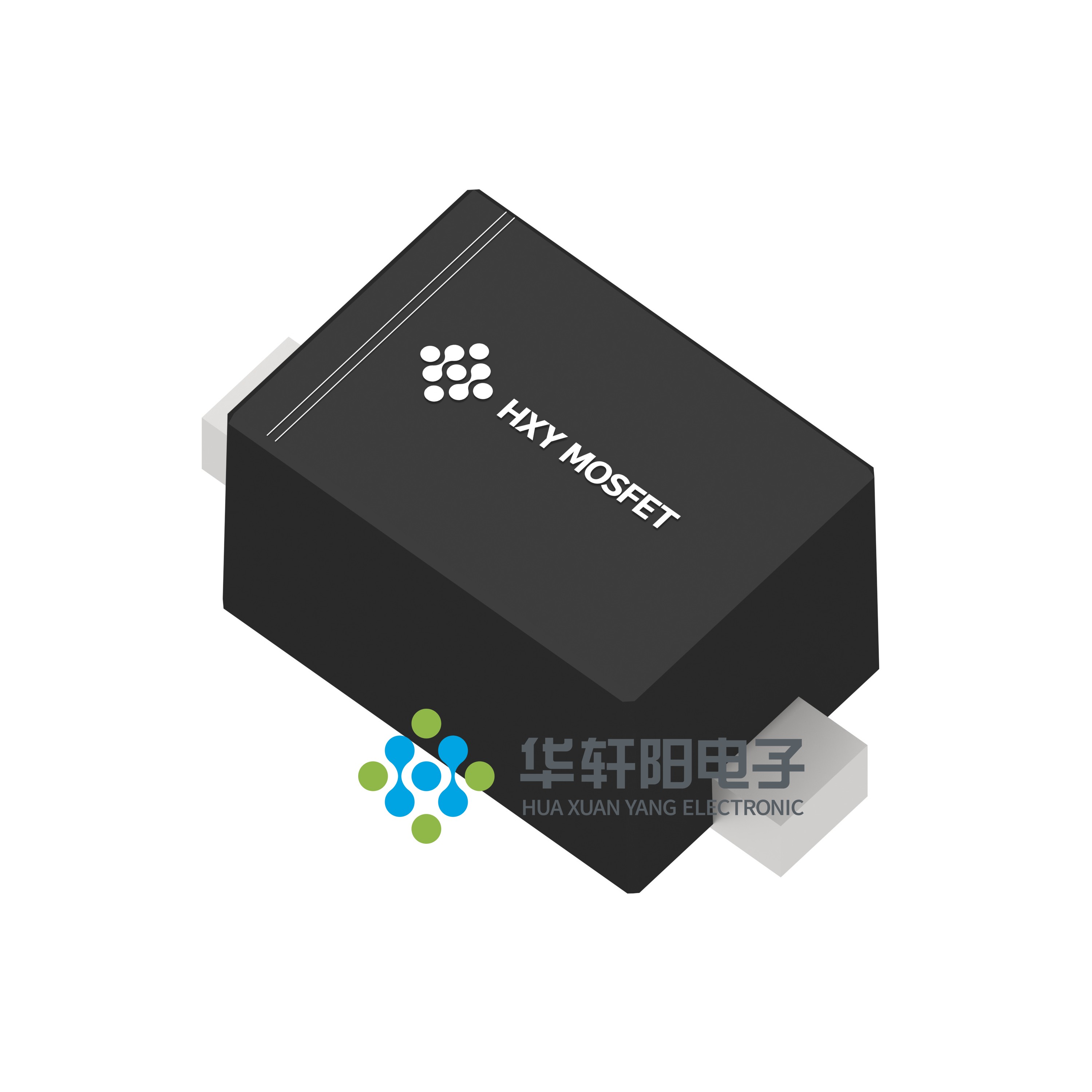

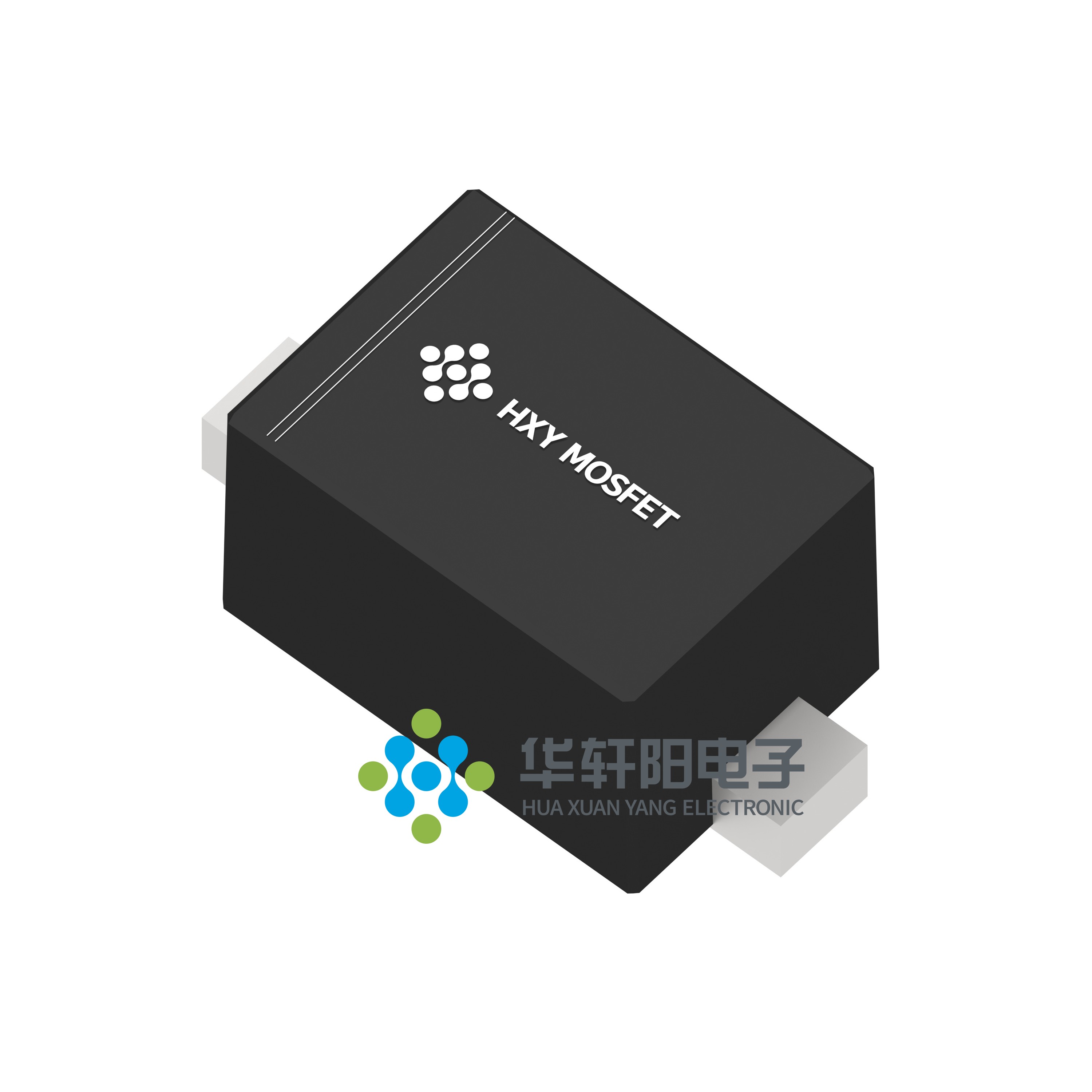

HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HBV-D505ZC

HBV-D505ZC概述

    HBV-D505ZC ESD保护二极管技术手册

    1. 产品简介


    HBV-D505ZC是一款由华宣阳电子有限公司(Huaxuanyang Electronics Co., Ltd)生产的ESD保护二极管。它主要用于高速数据线的瞬态保护,特别适用于需要保护敏感半导体组件免受静电放电(ESD)和其他电压瞬态事件损害的应用场景。HBV-D505ZC具备低钳位电压、低漏电流和快速响应时间等特点,可为设计暴露于ESD的电路提供卓越的保护能力。

    2. 技术参数


    - 峰值脉冲功率(tp=8/20 s): 128 μW
    - 最大引脚焊接温度(10秒内): 260 °C
    - 存储温度范围: -55至+155 °C
    - 操作温度范围: -40至+125 °C
    - 最大结温: 150 °C
    - ESD保护(接触放电): ±30 kV
    - ESD保护(空气放电): ±30 kV
    - 电气瞬变事件(EFT)保护: 40 A (5/50 ns)
    - 逆向工作电压: 5.0 V
    - 逆向击穿电压: 5.6 V
    - 钳位电压(IT=5A, tp=8/20μs): 11.6 V
    - 结电容(IRWM=8A, tp=8/20μs): 16 pF
    - 逆向漏电流(VR=0V, f=1MHz): 0.1 μA
    - 封装形式: SOD-523

    3. 产品特点和优势


    HBV-D505ZC具有以下显著特点:
    - 出色的钳位能力:能够在发生ESD时迅速响应并有效降低瞬态电压。
    - 低漏电流:减少静态功耗,提高整体效率。
    - 低电容:适合高速数据线保护,减少信号延迟和失真。
    - 快速响应时间:能够在纳秒级别内响应瞬态事件。
    - 双向保护:适用于单向或双向数据线路的保护需求。

    4. 应用案例和使用建议


    HBV-D505ZC适用于多种高速数据通信设备,例如:
    - 消费电子设备:手机、平板电脑、笔记本电脑等。
    - 工业自动化:传感器、驱动器、控制器等。
    - 汽车电子:车载娱乐系统、导航系统等。
    使用建议:
    - 在安装前确认设备的工作环境符合HBV-D505ZC的操作温度范围。
    - 确保电路板设计充分考虑到静电防护措施,避免损坏敏感元件。
    - 考虑到实际应用中的噪声环境,可以结合使用滤波器或其他保护元件以增强防护效果。

    5. 兼容性和支持


    HBV-D505ZC采用了标准的SOD-523封装,与市场上大多数小型封装的IC兼容。此外,华宣阳电子有限公司提供全面的技术支持和售后服务,包括产品选型、设计咨询及故障排查等。

    6. 常见问题与解决方案


    - Q1: 如何确定HBV-D505ZC是否适用于我的项目?
    - A1: 参考产品技术参数表,确保工作电压、温度范围和封装形式符合您的需求。

    - Q2: HBV-D505ZC的最大结温是多少?
    - A2: HBV-D505ZC的最大结温为150 °C。
    - Q3: HBV-D505ZC是否需要特殊散热处理?
    - A3: 在极端高温环境下使用时,可能需要外部散热措施,具体取决于电路的实际布局和功耗情况。

    7. 总结和推荐


    HBV-D505ZC是一款针对ESD和电压瞬态保护的高性能二极管。其出色的钳位能力和快速响应时间使其成为高速数据通信应用的理想选择。考虑到其卓越的性能和广泛的应用范围,我们强烈推荐将其用于对ESD敏感的各类电子设备中。同时,华宣阳电子有限公司提供的技术支持和售后服务也为用户的使用提供了强有力的保障。

HBV-D505ZC参数

参数
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -

HBV-D505ZC厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HBV-D505ZC数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HBV-D505ZC HBV-D505ZC数据手册

HBV-D505ZC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.0647
9000+ ¥ 0.0636
15000+ ¥ 0.062
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 194.1
