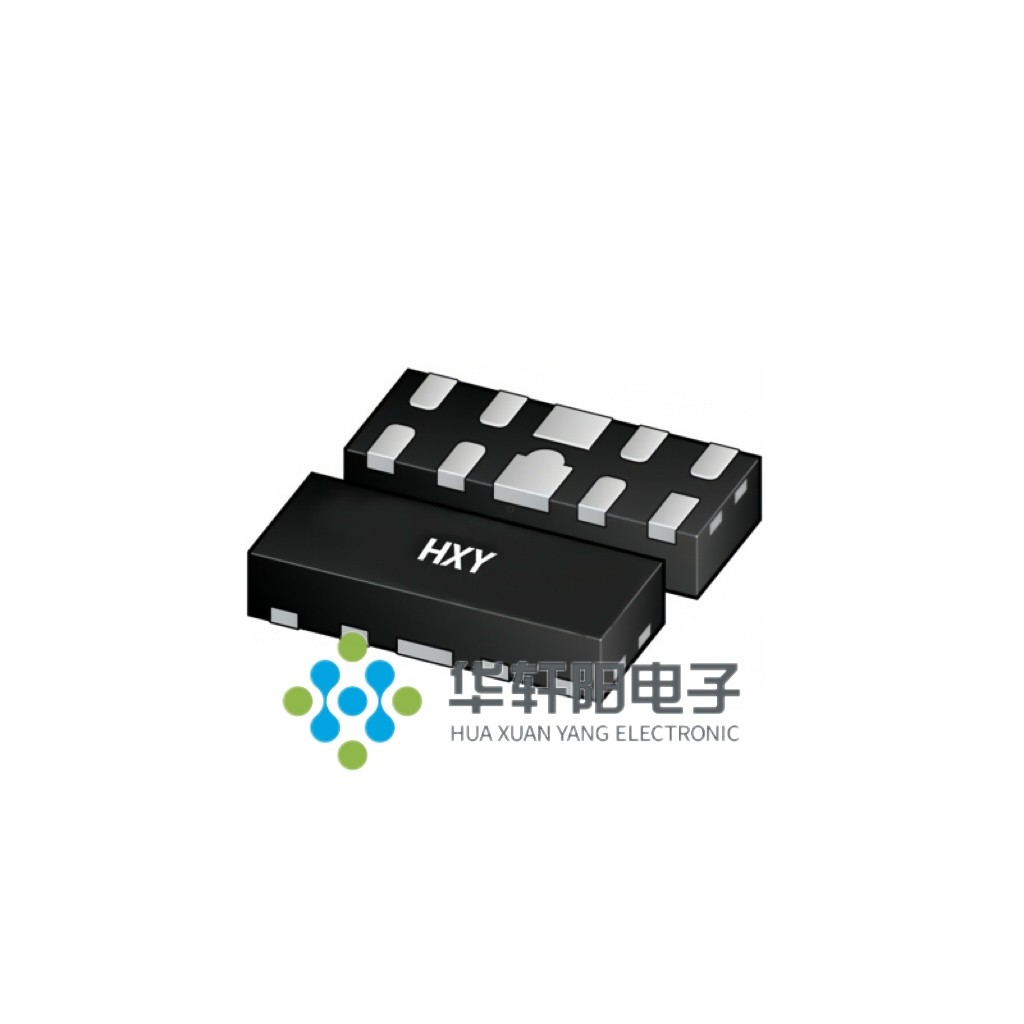

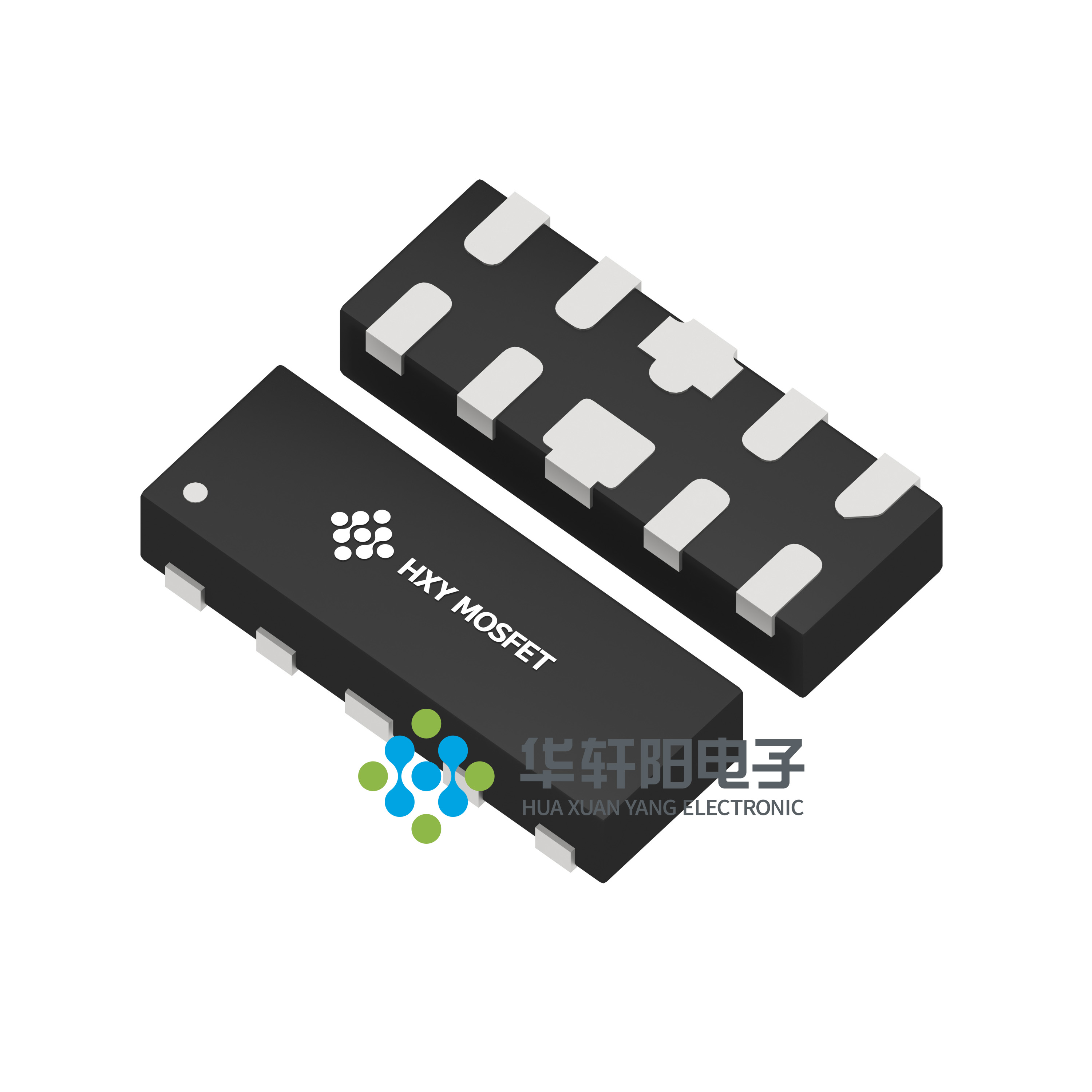

HSTN254033UL50

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HSTN254033UL50 DFN2510-10L
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HSTN254033UL50

HSTN254033UL50概述

    HSTN254033UL50 4-Channel Ultra Low Capacitance Rail Clam ESD Protection Diodes Array

    1. 产品简介


    HSTN254033UL50 是一款由深圳华轩阳电子有限公司生产的4通道超低电容钳位型静电放电保护二极管阵列。该产品专为高速数据线设计,具有高可靠性和低容性,广泛应用于通信设备、消费电子、工业自动化等领域,以提供有效的ESD(静电放电)保护。

    2. 技术参数


    - 封装形式: DFN2510-10L
    - 峰值脉冲功率 (tp = 8/20μs): 70 W
    - 最大焊接引脚温度 (10秒): 260°C
    - 存储温度范围: -55°C 到 +150°C
    - 工作温度范围: -40°C 到 +125°C
    - 最大结温: 150°C
    - ESD 保护等级: 符合 IEC61000-4-2 标准(最高级别)
    - 空气放电: ±15 kV
    - 接触放电: ±10 kV
    - 每通道至GND电容: 最大0.55 pF
    - 每通道间电容: 最大0.6 pF
    - 反向工作电压: 3.3 V
    - 反向击穿电压: 5.6 V
    - 反向漏电流: 1.0 μA
    - 钳位电压: 7 V
    - 典型结电容: 0.4 pF (当 VR = 0V, f = 1MHz)

    3. 产品特点和优势


    HSTN254033UL50 具备以下独特功能和优势:
    - 多通道保护: 四个独立通道提供全面的ESD保护。
    - 高可靠性: 满足IEC61000-4-2标准,确保高性能ESD保护。
    - 超低电容: 极低的寄生电容有助于保持信号完整性,适用于高速数据传输。
    - 优化包装: 便于PCB布局设计,提高整体系统的稳定性。
    - 环保材料: RoHS符合标准,无卤素,安全可靠。
    - 优化结构: 改进的齐纳结构提供了更低的钳位电压和更稳定的工作性能。

    4. 应用案例和使用建议


    应用场景:
    - 通信设备(如路由器、交换机)
    - 消费电子(如智能手机、平板电脑)
    - 工业自动化(如传感器、控制器)
    使用建议:
    - 在设计电路时,需将负极引脚连接到系统地线。
    - 布局时尽量减少通道之间的电容影响,提高信号完整性。
    - 高速数据线布线时应注意通道间的走线距离,以降低干扰。

    5. 兼容性和支持


    - 兼容性: 该产品适用于多种高速接口标准,如USB 3.0、HDMI、DisplayPort等。
    - 支持和维护: 深圳华轩阳电子有限公司提供全面的技术支持和售后服务,确保客户能够顺利应用并维护产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后出现不正常现象 | 检查安装位置及接地情况,确认各引脚连接正确 |
    | 钳位电压不稳定 | 调整输入电压,确保在额定范围内 |

    7. 总结和推荐


    综上所述,HSTN254033UL50 作为一款4通道超低电容钳位型静电放电保护二极管阵列,具备出色的ESD防护能力、低电容特性和广泛的适用范围。其在高速数据线保护领域的卓越表现使其成为高端电子设备的理想选择。强烈推荐此产品用于需要高可靠性的高速数据传输场合。
