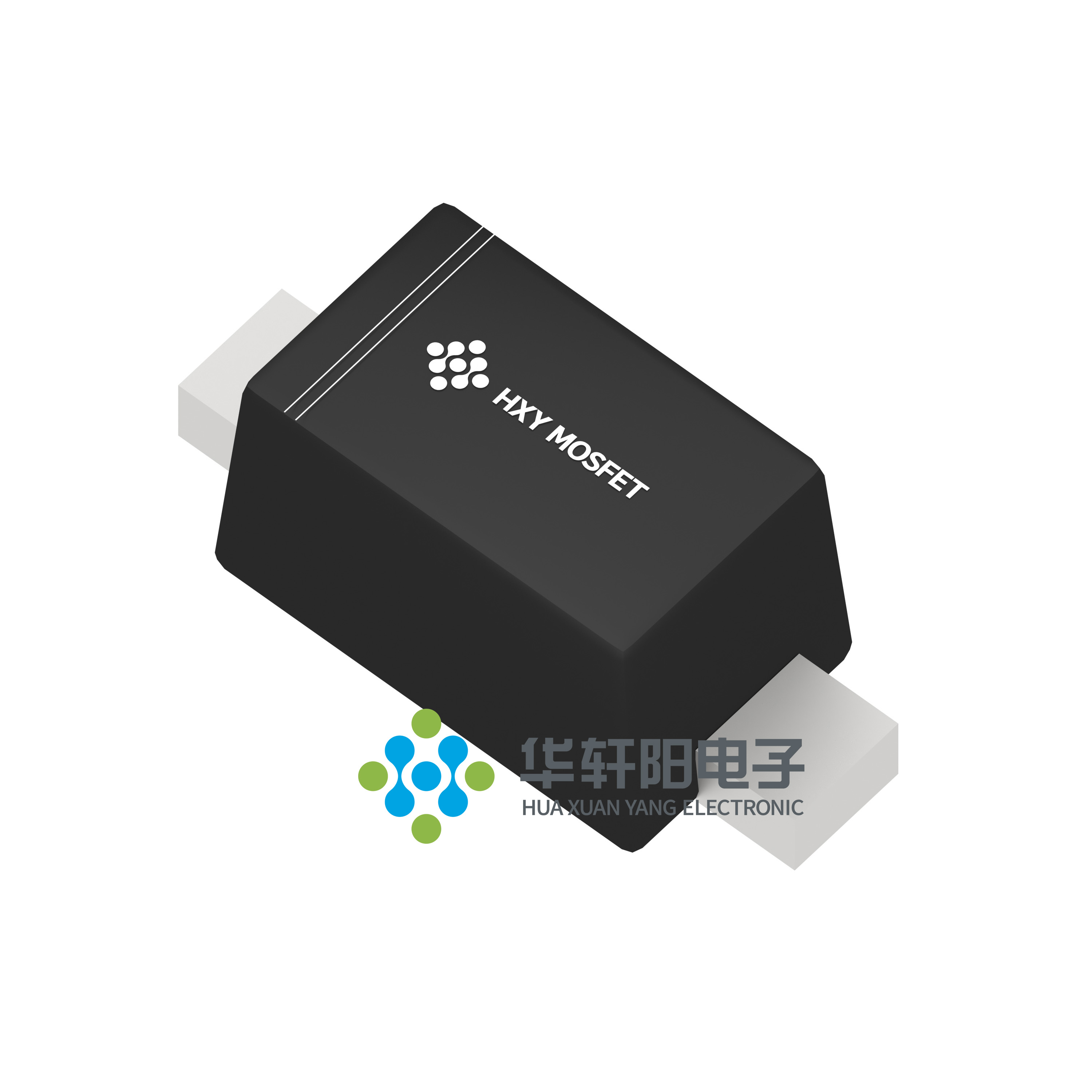

HACPDQC5V0USC-HF

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HACPDQC5V0USC-HF SOD-923
供应商: 国内现货
标准整包数: 8000
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HACPDQC5V0USC-HF

HACPDQC5V0USC-HF概述

    HACPDQC5V0USC-HF ESD Protection Diode 技术手册

    1. 产品简介


    产品类型: HACPDQC5V0USC-HF 是一款 SOD-923 封装的 ESD(静电放电)保护二极管,专为敏感电子元件提供卓越的保护性能。该产品适用于各种需要高可靠性和快速响应时间的应用场合。
    主要功能:
    - 超低电容(0.35 pF)
    - 低钳位电压
    - 快速响应时间(通常小于 1.0 纳秒)
    - 适合于单向线路的保护
    应用领域:
    - 计算机外围设备
    - 移动设备
    - 通信设备
    - 汽车电子

    2. 技术参数


    - 峰值脉冲功率(tp = 8/20μs): 60 W
    - 最大引线温度(焊接期间 10 秒): 260 °C
    - 存储温度范围: -55°C 至 +150°C
    - 操作温度范围: -55°C 至 +125°C
    - 最高结温: 150 °C
    - IEC61000-4-2 (ESD):
    - 空气放电:±15 kV
    - 接触放电:±10 kV
    - 标准: 符合 IEC 61000-4-2 Level 4 ESD 保护标准
    - 尺寸:
    - 长度:0.031 英寸 (0.80 mm)
    - 宽度:0.024 英寸 (0.60 mm)
    - 高度:0.015 英寸 (0.37 mm)

    3. 产品特点和优势


    - 超低电容: 0.35 pF 的电容确保对高频信号的影响最小。
    - 低钳位电压: 提供更佳的保护效果。
    - 快速响应时间: 典型值小于 1.0 纳秒,确保对瞬态事件的迅速响应。
    - 小体积: SOD-923 封装,非常适合空间受限的应用场合。
    - 良好的抗 ESD 能力: 符合 IEC61000-4-2 标准,适用于多种工业环境。
    - 低泄漏电流: 保证在非导通状态下的电流很小,减少功耗。

    4. 应用案例和使用建议


    - 应用场景:
    - 计算机主板上的 USB 端口
    - 手机充电接口
    - 无线通信模块
    - 使用建议:
    - 在设计电路时,确保保护二极管安装在易受 ESD 攻击的位置,如输入输出接口。
    - 在使用过程中,遵循制造商提供的推荐操作条件,以避免因过压导致的损坏。

    5. 兼容性和支持


    - 兼容性: HACPDQC5V0USC-HF 与市场上常见的 SOD-923 封装的元器件兼容。
    - 支持和服务: 深圳华宣阳电子有限公司提供全面的技术支持和售后服务。客户可以通过官网获取详细的产品文档和技术资料。

    6. 常见问题与解决方案


    - 问题: 如何判断保护二极管是否损坏?
    - 解决方案: 使用万用表检测其电阻值或直接替换进行测试。

    - 问题: 在焊接过程中如何防止热损伤?
    - 解决方案: 确保焊接温度不超过 260°C,且焊接时间不超过 10 秒。

    7. 总结和推荐


    HACPDQC5V0USC-HF ESD 保护二极管凭借其出色的性能和小巧的体积,在众多同类产品中脱颖而出。其超低电容、低钳位电压、快速响应时间和卓越的 ESD 保护能力使其成为各种高可靠性应用的理想选择。强烈推荐给需要高效 ESD 保护的工程师和技术人员。

HACPDQC5V0USC-HF参数

参数
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -

HACPDQC5V0USC-HF厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HACPDQC5V0USC-HF数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HACPDQC5V0USC-HF HACPDQC5V0USC-HF数据手册

HACPDQC5V0USC-HF封装设计

查看详情并下载
Symbol
Footprint
3D Model
