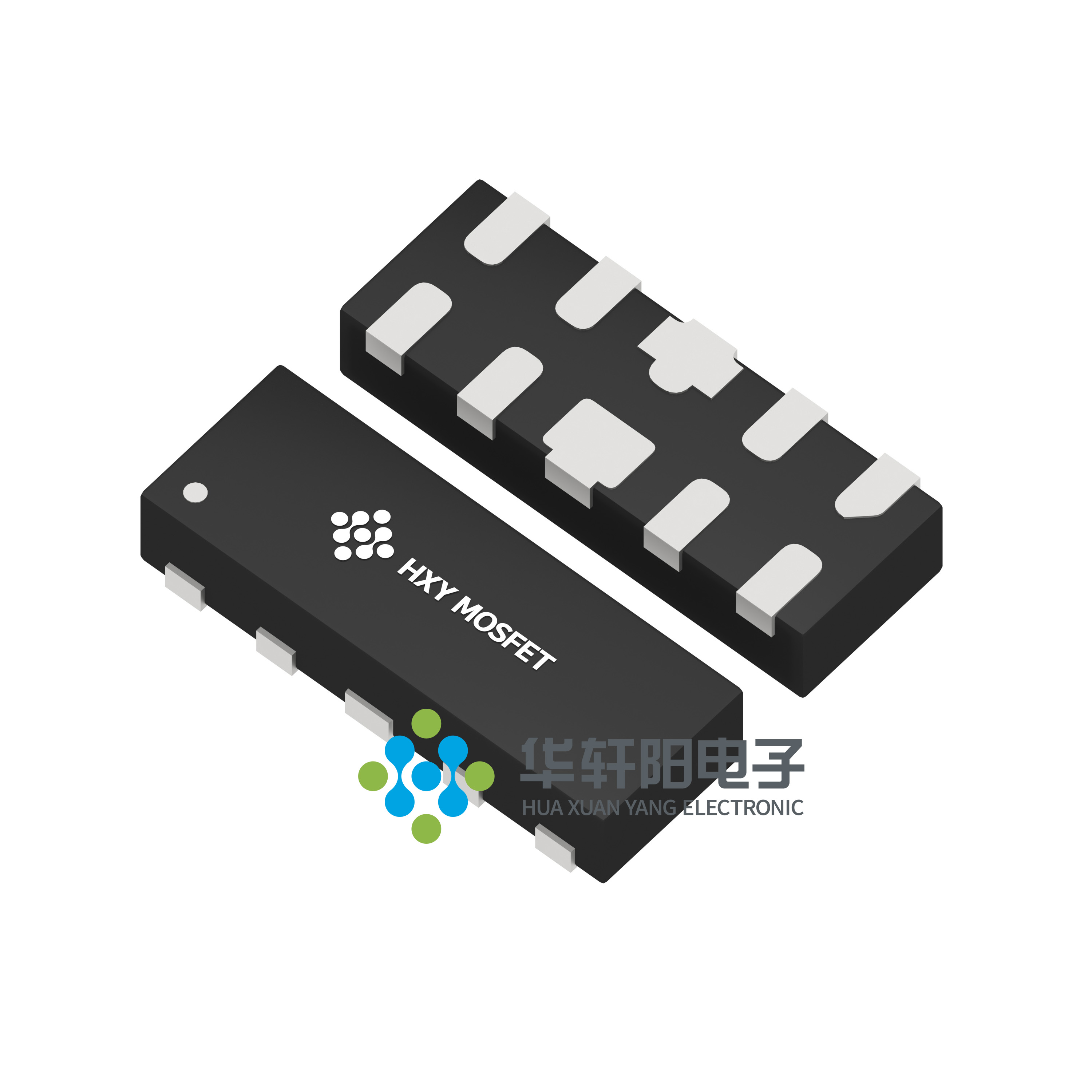

HAOZ8809ADI-05

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HAOZ8809ADI-05 DFN2510-10L
供应商: 云汉优选
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HAOZ8809ADI-05

HAOZ8809ADI-05概述

    HAOZ8809ADI-05 ESD Protection Diode Array

    1. 产品简介


    HAOZ8809ADI-05 是一款四通道超低电容静电放电保护二极管阵列(ESD)。它专为各种I/O线提供卓越的ESD保护而设计,适用于通信设备、消费电子、计算机外围设备及任何需要高可靠性的电子产品中。该产品能够承受高达±25kV的空气放电和±20kV的接触放电,符合国际标准IEC61000-4-2 Level 4。

    2. 技术参数


    - 峰值脉冲功率 (tp = 8/20μs):50 W
    - 最高引脚温度(焊接时,持续10秒):260°C
    - 存储温度范围:-55°C 至 +150°C
    - 操作温度范围:-40°C 至 +125°C
    - 最大接点温度:150°C
    - IEC61000-4-2 (ESD) 空气放电:±25 kV
    - IEC61000-4-2 (ESD) 接触放电:±20 kV
    - 峰值脉冲电流 (8/20μs):3 A
    - 反向工作电压 (VRWM):5.0 V
    - 反向击穿电压 (VBR):6.0 V
    - 反向漏电流 (IR):1.0 μA
    - 钳位电压:10 s 时,典型值为 15 V
    - 结电容 (CJ):0.4 pF (典型值)

    3. 产品特点和优势


    - 四通道ESD保护:每个通道包含一对二极管,可引导正负ESD电流至正负电源轨。
    - 超低电容:0.4 pF(典型值),适合高频应用。
    - 低钳位电压:有效减少ESD事件对电路的影响。
    - 低工作电压:支持广泛的电源电压。
    - 固态硅技术:提供可靠的保护性能。
    - 符合RoHS标准且无卤素:环保友好。
    - 多用途防护:适合保护四个I/O线。

    4. 应用案例和使用建议


    应用案例:该产品广泛应用于移动设备、计算机接口和工业自动化系统中。例如,在智能手机中,可以保护USB接口免受静电放电的损坏。
    使用建议:为了确保最佳保护效果,建议将负极轨引脚(接地)与系统地连接。如果设备存在高频信号,应尽量减少线路长度以降低电感效应,从而避免增加钳位电压。

    5. 兼容性和支持

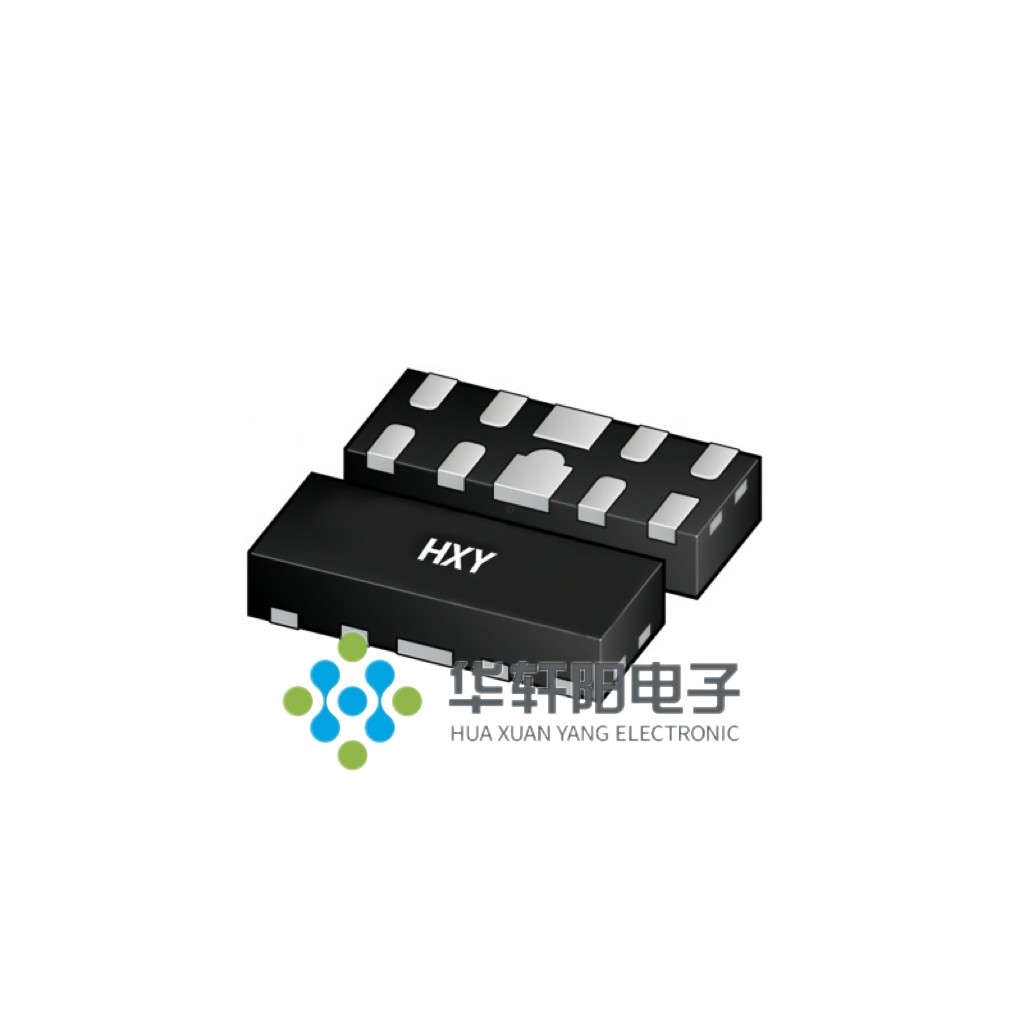

    兼容性:HAOZ8809ADI-05可与多种电子设备和其他ESD保护二极管阵列兼容。其封装尺寸为DFN2510-10L,适合标准的表面贴装工艺。
    支持信息:深圳华宣阳电子有限公司提供了详尽的技术支持文档和样品测试服务。如有疑问,可通过其官方网站联系技术支持团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何确定正确的接地点? | 确保负极轨引脚与系统地连接,使用合适的焊盘布局。 |
    | 电容过高的问题如何处理? | 尽量减少信号路径长度,使用更短的导线并确保良好的接地连接。 |
    | ESD事件频繁发生,产品性能下降? | 检查设备布局和布线,确保所有接地引脚连接牢固,必要时添加额外的ESD保护措施。 |

    7. 总结和推荐


    综上所述,HAOZ8809ADI-05是一款出色的ESD保护二极管阵列,具有超低电容、低钳位电压和优秀的可靠性。它的应用范围广泛,特别适合需要高ESD防护性能的应用场合。总体而言,我们强烈推荐此产品用于各种需要可靠ESD保护的电子设备中。

HAOZ8809ADI-05参数

参数
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -

HAOZ8809ADI-05厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HAOZ8809ADI-05数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HAOZ8809ADI-05 HAOZ8809ADI-05数据手册

HAOZ8809ADI-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.2592
9000+ ¥ 0.2549
15000+ ¥ 0.2484
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 777.6
