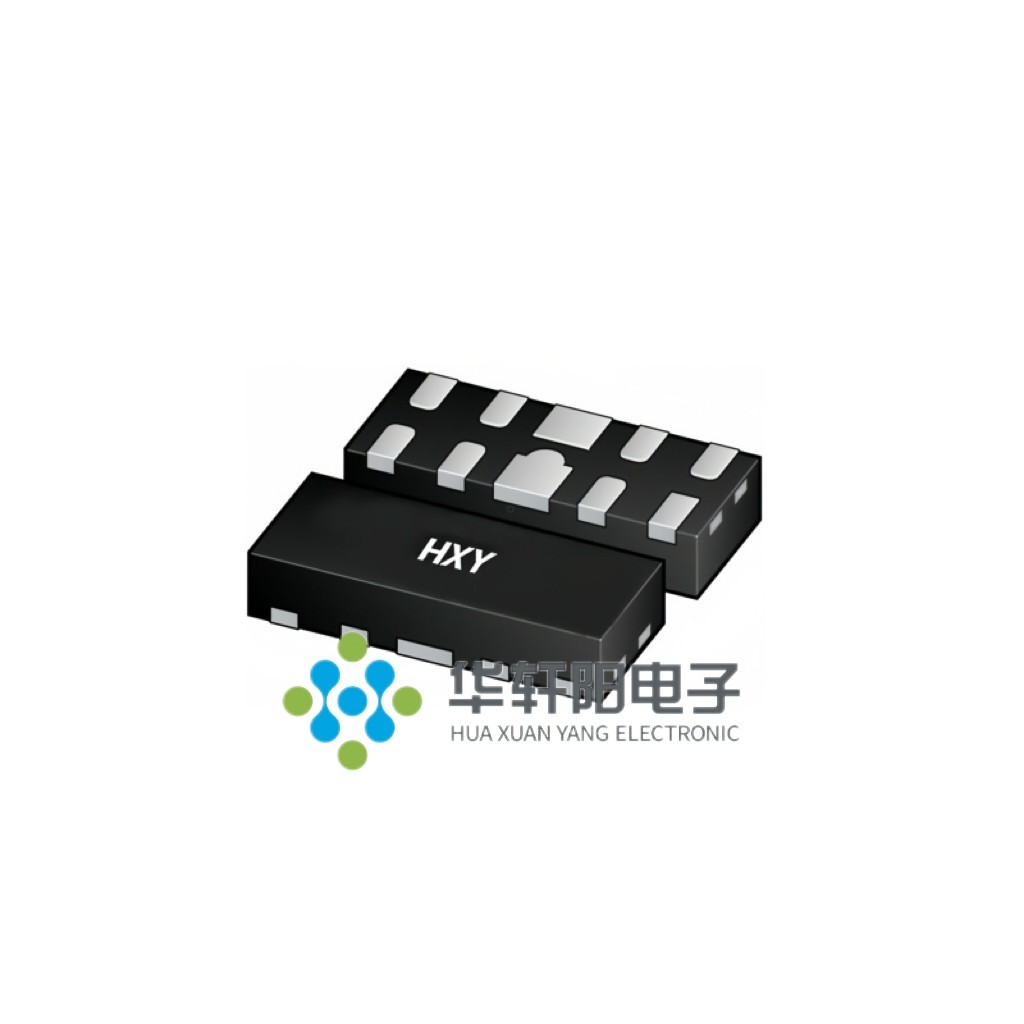

HPLR0524P-LF-T7

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HPLR0524P-LF-T7 DFN2510-10L
供应商: 云汉优选
标准整包数: 3000

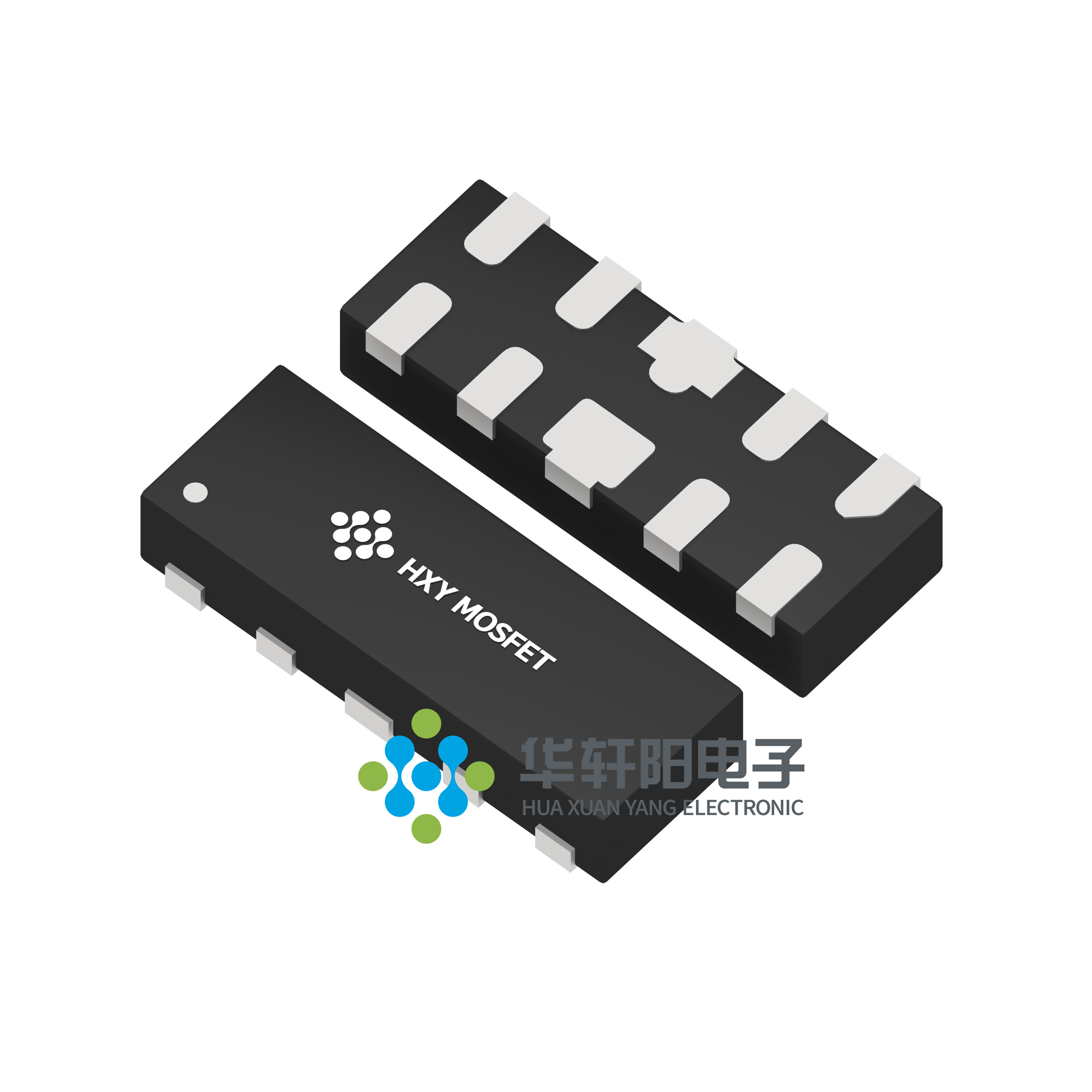

HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HPLR0524P-LF-T7

HPLR0524P-LF-T7概述

    HPLR0524P-LF-T7 ESD Protection Diodes Array

    1. 产品简介


    HPLR0524P-LF-T7 是一款由深圳市华轩阳电子有限公司(HXY)制造的四通道超低电容静电放电保护二极管阵列。该产品广泛应用于需要高性能ESD保护的场合,如通信设备、计算机接口、工业控制等领域。每通道包含一对二极管,用于正负方向的ESD电流保护,同时内置了一个齐纳二极管以实现电压钳位。

    2. 技术参数


    - 电气特性
    - 工作电压范围:-40°C 到 +125°C
    - 峰值脉冲电流(8/20μs):4.5A
    - 反向击穿电压(IRWM = 1A, tp = 8/20μs):6.0V
    - 反向泄漏电流(VRWM = 5.0V, IRWM = 1A, tp = 8/20μs):0.3μA
    - 结电容(VR = 0V, f = 1MHz):0.6pF
    - 最大接合温度:150°C
    - 贮存温度范围:-55°C 至 +150°C
    - 物理特性
    - 封装尺寸:2.5mm x 1.0mm
    - 引脚布局:DFN2510-10L
    - 最大引脚温度(焊接10秒):260°C

    3. 产品特点和优势


    - 多通道保护:提供四个独立的ESD保护通道,能够有效保护多种输入输出线路。
    - 高可靠性:符合RoHS标准且无卤素,确保长期使用中的可靠性和环保性。
    - 超低电容:典型值仅为0.6pF,可以最大程度减小对信号传输的影响。
    - 低钳位电压:出色的ESD防护能力,将ESD峰值电压降至最低。
    - 齐纳二极管集成:内置齐纳二极管进一步增强电压钳位效果,保护电路不受过压损害。
    - 坚固的固态硅技术:采用先进的半导体技术,提高产品的耐久性和可靠性。

    4. 应用案例和使用建议


    HPLR0524P-LF-T7常用于高敏感度的通信设备和接口保护。例如,在USB端口、HDMI接口和其他高速数据传输线路中,可有效地防止ESD导致的数据损坏和系统故障。建议在实际应用中进行充分的测试和验证,确保产品在各种环境下的稳定运行。

    5. 兼容性和支持


    HPLR0524P-LF-T7 适用于广泛的电子系统和设备,与大多数标准的PCB设计兼容。深圳市华轩阳电子有限公司提供全面的技术支持和售后服务,包括产品咨询、技术支持和售后保障。用户可以通过官网获取更多详细信息和技术文档。

    6. 常见问题与解决方案


    - 问题1:如何正确安装和焊接?
    - 解决方案:请严格按照推荐的焊接条件(如最大引脚温度260°C,焊接时间不超过10秒)操作,避免过热导致损坏。

    - 问题2:如何测试产品的电气特性?
    - 解决方案:建议使用专业的测试设备进行测试,参照产品手册中的电气特性进行校验。
    - 问题3:产品在什么情况下可能失效?
    - 解决方案:避免产品在超出其额定值(如最大工作温度、最高电压等)的情况下工作,确保在正常操作范围内使用。

    7. 总结和推荐


    综上所述,HPLR0524P-LF-T7是一款高性能的ESD保护二极管阵列,具备低电容、低钳位电压和高可靠性等特点。它特别适用于需要严格ESD防护的高灵敏度电子设备中。鉴于其优秀的性能和可靠性,强烈推荐在需要高水平ESD防护的应用场景中使用。然而,用户在使用时务必遵守安全规范,避免在极端条件下使用,以确保产品的最佳表现和长久耐用性。

HPLR0524P-LF-T7参数

参数
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
击穿电压 -

HPLR0524P-LF-T7厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HPLR0524P-LF-T7数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HPLR0524P-LF-T7 HPLR0524P-LF-T7数据手册

HPLR0524P-LF-T7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.3542
9000+ ¥ 0.3483
15000+ ¥ 0.3395
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1062.6
直接购买
加入购物车
