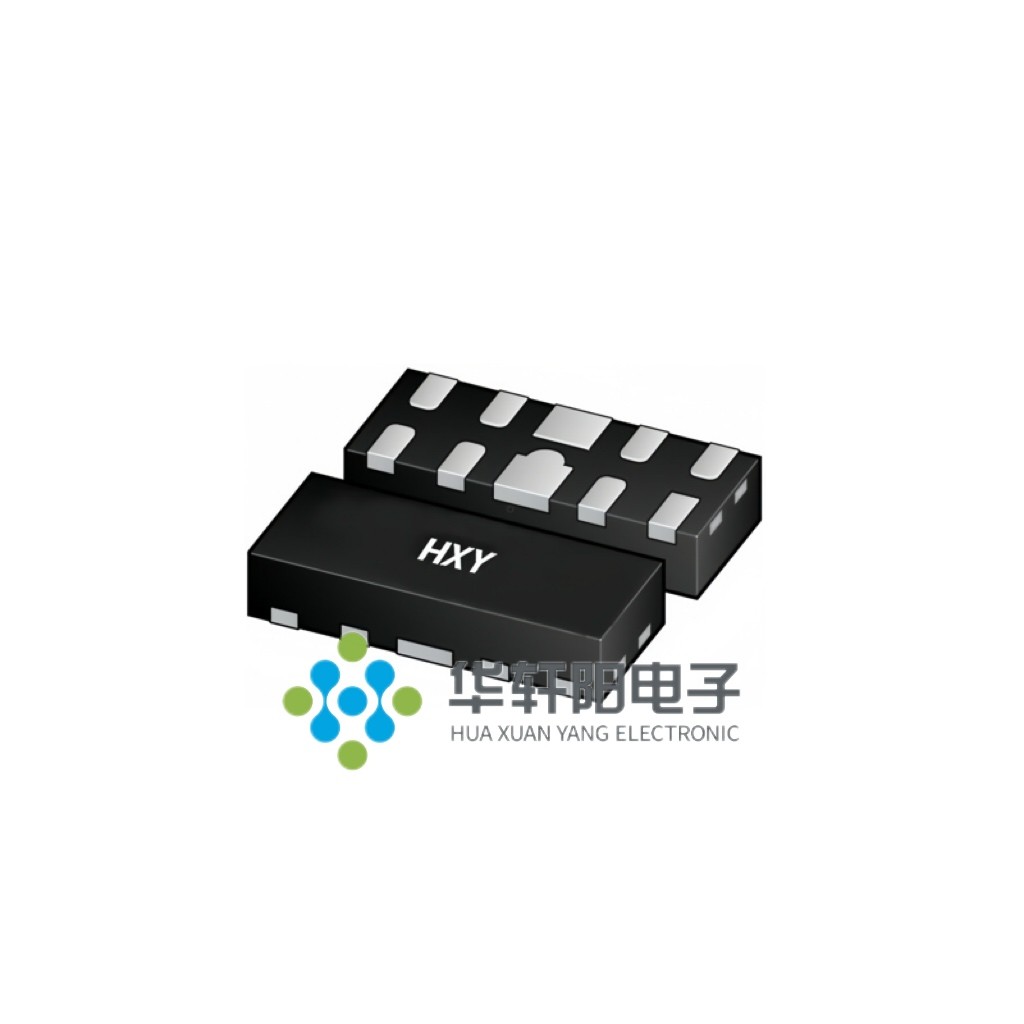

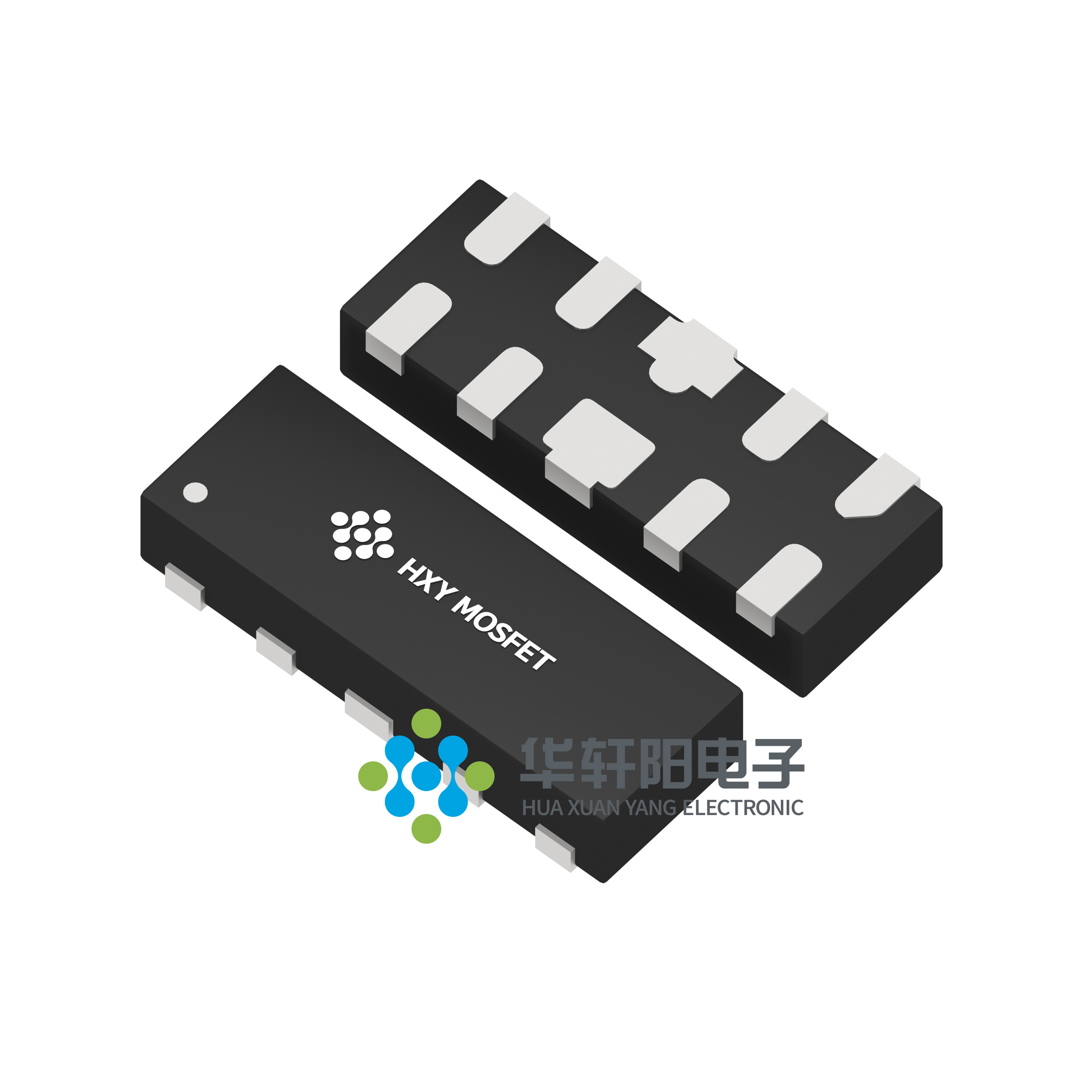

HAZ9143-04F

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HAZ9143-04F DFN2510-10L
供应商: 云汉优选
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HAZ9143-04F

HAZ9143-04F概述

    # HAZ9143-04F 4-Channel Ultra Low Capacitance Rail Clam ESD Protection Diodes Array 技术手册

    产品简介


    HAZ9143-04F 是一款4通道超低电容铁路钳位静电放电(ESD)保护二极管阵列,专为高速数据线和敏感电路提供卓越的ESD防护能力。这款产品由四个独立通道组成,每个通道包含一对二极管,能够将正向或负向的ESD电流引导至正极或负极铁轨。此外,阵列内部还集成了一个齐纳二极管,用于在正负电源铁轨之间实现电荷泄放。该产品广泛应用于通信设备、消费电子产品及工业控制领域,为各种高精密接口提供了强大的ESD保护。

    技术参数


    以下是HAZ9143-04F的技术规格及性能参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 反向工作电压(VRWM) | 3.3 | - | 5.0 | V |
    | 齐纳击穿电压(VBR) | - | - | 5.6 | V |
    | 峰值脉冲功率(PPP) | - | - | 70 | W |
    | 峰值脉冲电流(IPP) | - | - | 4 | A |
    | 静态漏电流(IR) | - | - | 1.0 | μA |
    | 输出到输出电容(CI/O-I/O) | 0.4 | 0.6 | 0.6 | pF |
    | 输出到接地电容(CI/O-GND) | 0.3 | 0.5 | 0.55 | pF |
    | 存储温度范围(Tstg) | -55 | - | +150 | °C |
    | 工作温度范围(Top) | -40 | - | +125 | °C |
    | 最大结温(Tj) | - | - | 150 | °C |
    ESD保护性能:
    - 符合IEC61000-4-2标准:
    - 空气放电:±15kV
    - 接触放电:±10kV

    产品特点和优势


    1. 多通道设计:4个独立通道,每个通道都具备高性能的ESD保护功能,适合多接口设备。
    2. 超低电容:输入到输出的典型电容仅为0.6pF,输入到接地的电容仅为0.55pF,特别适合高频信号线路的保护。
    3. 低钳位电压:通过优化的齐纳结构,实现了较低的钳位电压,从而减少了对后级电路的影响。
    4. 优化封装:采用DFN2510-10L小型化封装,便于高速数据线的PCB布局设计。
    5. 环保合规:符合RoHS标准,且无卤素材料,满足绿色环保要求。

    应用案例和使用建议


    应用案例
    HAZ9143-04F适用于多种需要ESD保护的应用场景,例如:
    - USB 3.0/3.1接口保护
    - HDMI/DisplayPort数据线保护
    - 高速网络端口保护
    使用建议
    1. 在实际布线时,确保正负极铁轨与系统地连接正确,避免反接导致的损坏。
    2. 将HAZ9143-04F尽可能靠近被保护的接口安装,以减少寄生电感和电容效应。
    3. 对于高灵敏度设备,建议结合其他防护措施,如TVS二极管或瞬态抑制模块,进一步提升整体防护效果。

    兼容性和支持


    HAZ9143-04F完全兼容主流高速数据接口标准,并可与其他品牌的同类产品互换使用。制造商深圳华轩阳电子有限公司(HXY)提供详尽的技术支持文档及完善的售后服务,包括样品申请、测试评估和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | ESD保护性能未达到预期 | 检查电路布局是否合理,确保二极管位置贴近接口。 |
    | 静态漏电流偏大 | 确保焊接温度不超过260°C,并检查电路设计是否符合要求。 |
    | 设备出现异常发热 | 检查负载电流是否超过额定值,必要时调整电路设计。 |

    总结和推荐


    综上所述,HAZ9143-04F凭借其出色的ESD防护性能、超低电容和优化的封装设计,在高可靠性应用场景中表现出色。它不仅能够有效保护敏感电路免受静电冲击,还能显著提升系统的整体稳定性。因此,我们强烈推荐此产品用于需要高性能ESD保护的高速数据传输领域。对于寻求稳定可靠电子解决方案的设计工程师而言,HAZ9143-04F无疑是一个明智的选择。

HAZ9143-04F参数

参数
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
击穿电压 -
