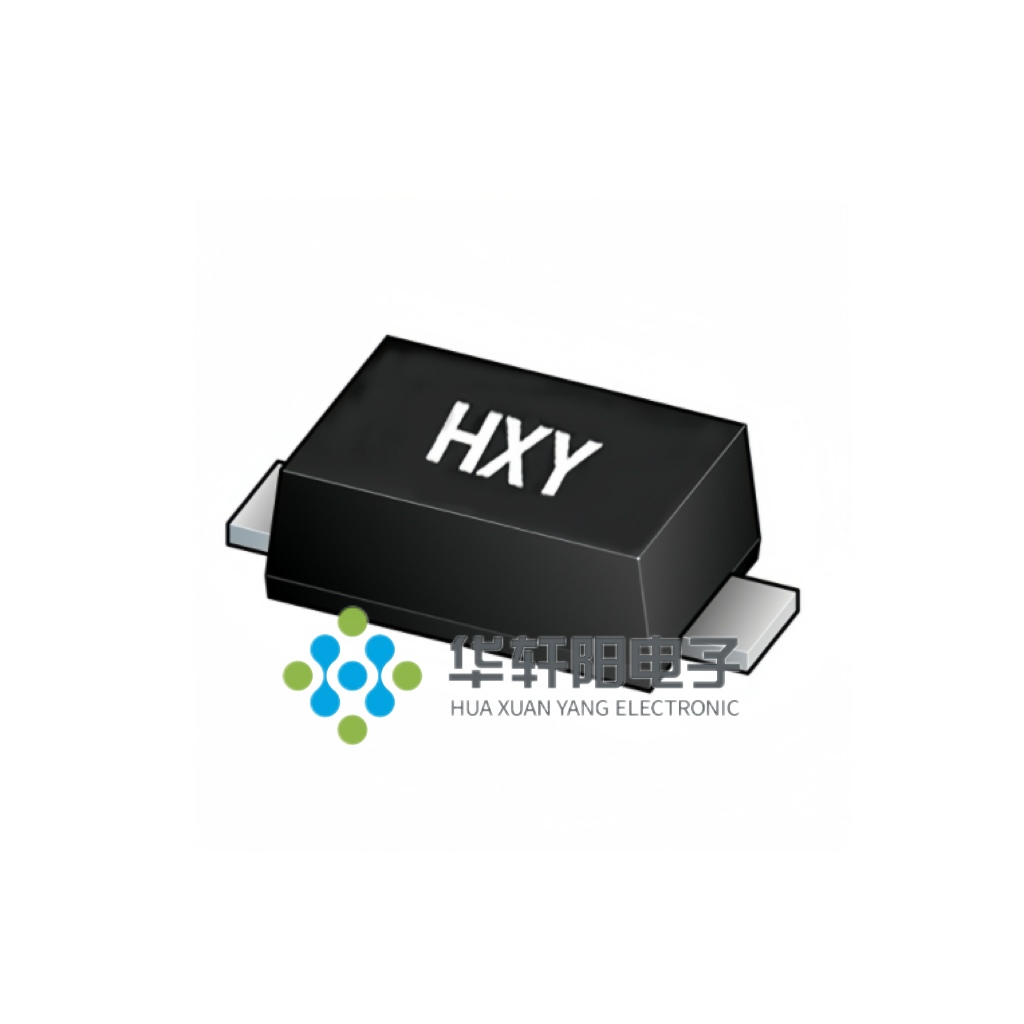

HSZESD9B5.0ST5G

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HSZESD9B5.0ST5G SOD-923
供应商: 国内现货
标准整包数: 8000

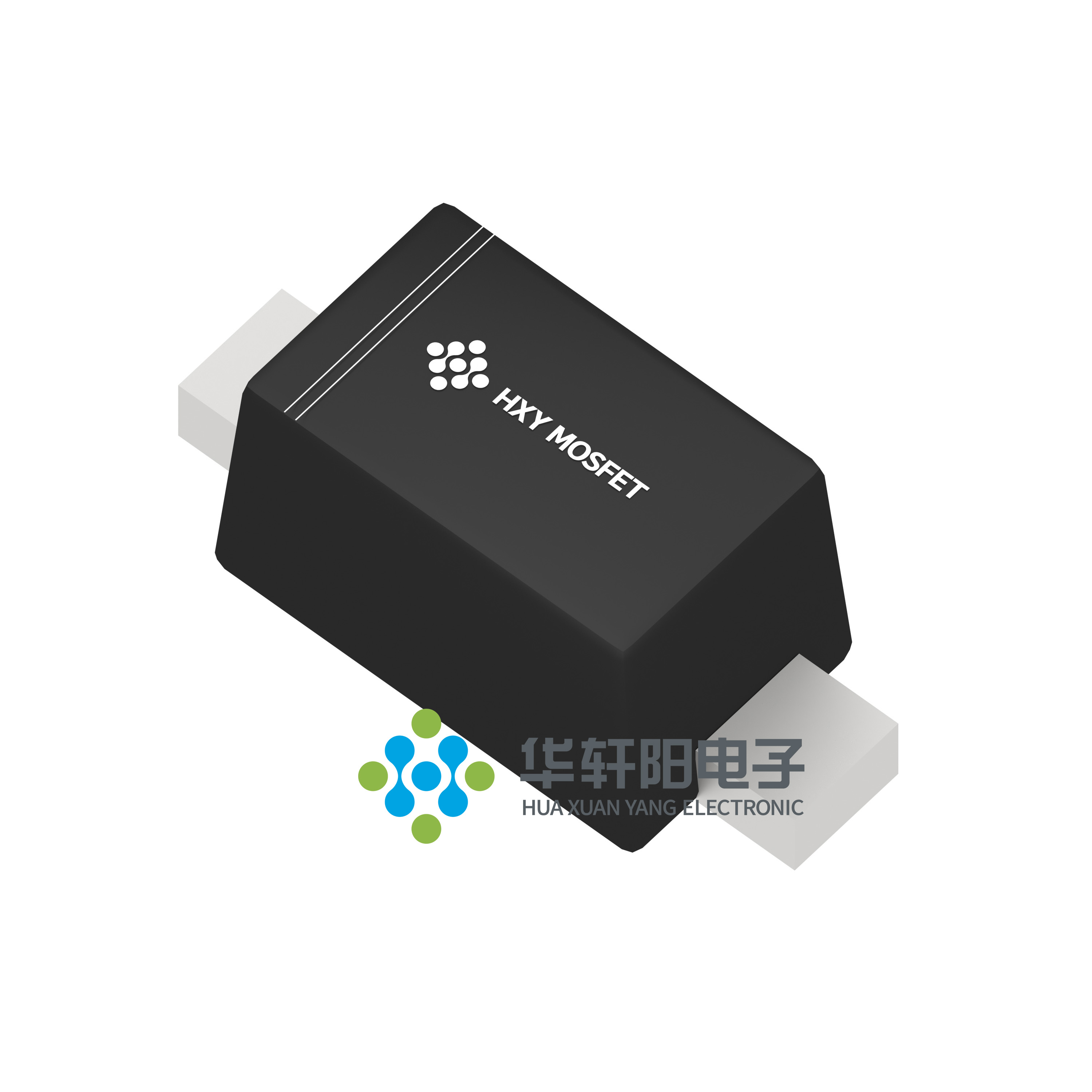

HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HSZESD9B5.0ST5G

HSZESD9B5.0ST5G概述

    HSZESD9B5.0ST5G ESD Protection Diode 技术手册

    1. 产品简介


    HSZESD9B5.0ST5G 是一款由 HuaXuanYang Electronics CO., LTD 生产的瞬态电压抑制二极管(TVS),用于保护电子设备免受静电放电(ESD)和其他电压引起的瞬态事件的影响。它具有卓越的钳位能力、低漏电流和低电容特性,特别适用于暴露在 ESD 环境下的设计。此外,这款二极管还可以灵活地保护单个双向线,在阵列不适用的情况下提供可靠的防护解决方案。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 峰值脉冲功率(tp = 8/20μs) | 80 | W |
    | 最大引脚焊接温度(10秒) | 260 | °C |
    | 存储温度范围 | -55 到 +155 | °C |
    | 工作温度范围 | -40 到 +125 | °C |
    | 最高结温 | 150 | °C |
    | ESD 保护等级(IEC61000-4-2) | ±25KV 空气放电 / ±25KV 接触放电 | kV |
    电气特性:
    - 反向工作电压 (VRWM):5.0 V
    - 反向泄漏电流 (IR):0.1 μA @ VRWM
    - 钳位电压 (VC):8.5 V @ IPP = 5 A
    - 典型响应时间:< 1.0 ns
    - 电容:15 pF
    - 正向电流 (IT):1.0 mA
    - 最大峰值脉冲电流 (IPP):8 A

    3. 产品特点和优势


    - 超低电容:15 pF,适用于高频信号线路保护。
    - 低钳位电压:减少能量转移过程中的损耗。
    - 小体积:0.80 mm x 0.60 mm,适合空间受限的应用场合。
    - 低漏电流:确保在非工作状态下的功耗极低。
    - 快速响应时间:< 1.0 ns,能够及时应对瞬态事件。
    - 符合 IEC61000-4-2 Level 4 ESD 标准:确保高可靠性的 ESD 保护。

    4. 应用案例和使用建议


    HSZESD9B5.0ST5G 主要应用于需要高性能 ESD 保护的设备中,如工业控制、汽车电子、消费电子等。在实际应用中,需要注意以下几点:
    - 安装位置:选择尽可能靠近被保护设备的位置进行安装,以减少寄生电感带来的影响。
    - 电源滤波:考虑添加适当的电源滤波器,以进一步提升整体系统的抗干扰能力。
    - 热管理:尽管该器件具有良好的耐热性,但在高温环境下使用时仍需注意散热设计。

    5. 兼容性和支持


    HSZESD9B5.0ST5G 与常见的 PCB 贴片工艺兼容,无需特殊处理即可轻松集成到现有的电路板中。HuaXuanYang Electronics 提供全面的技术支持,包括样品测试、技术支持文档下载及售后服务等。

    6. 常见问题与解决方案


    1. 问题:安装过程中器件损坏
    - 解决方案:严格按照推荐的焊接温度和时间进行操作,避免超过最大额定值。
    2. 问题:保护效果不佳
    - 解决方案:检查安装位置是否正确,确认所有连接无误,并确保系统满足推荐的工作条件。
    3. 问题:响应速度慢
    - 解决方案:确保器件在规定的温度范围内工作,必要时可考虑优化系统设计以降低寄生电感。

    7. 总结和推荐


    总体而言,HSZESD9B5.0ST5G 是一款高效、可靠的 ESD 保护器件,具备优异的性能参数和独特的设计特点。特别是在面对高频信号线路和苛刻的工作环境时,其表现出色。因此,强烈推荐在需要高水平 ESD 保护的应用中采用该产品。

HSZESD9B5.0ST5G参数

参数
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -

HSZESD9B5.0ST5G厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HSZESD9B5.0ST5G数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HSZESD9B5.0ST5G HSZESD9B5.0ST5G数据手册

HSZESD9B5.0ST5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ ¥ 0.2884
24000+ ¥ 0.2836
40000+ ¥ 0.2763
库存: 300000
起订量: 8000 增量: 8000
交货地:
最小起订量为:8000
合计: ¥ 2307.2
直接购买
加入购物车
