HAZ5B65-01F

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HAZ5B65-01F DFN0603-2L
供应商: 云汉优选
标准整包数: 15000

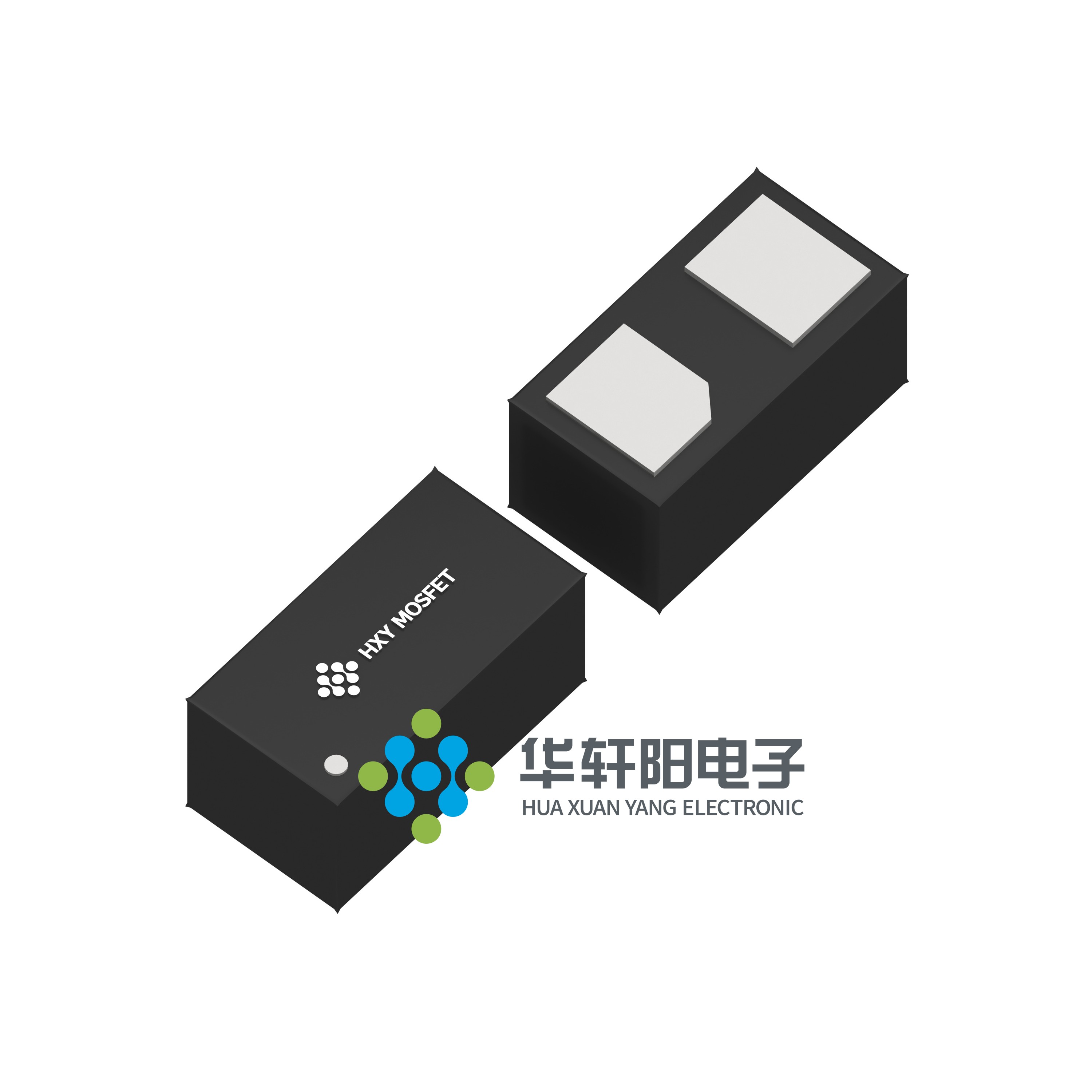

HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HAZ5B65-01F

HAZ5B65-01F概述

    ESD保护二极管 HAZ5B65-01F 技术手册

    1. 产品简介


    HAZ5B65-01F 是一款用于静电放电(ESD)和其他电压瞬变事件保护的二极管,由深圳华宣阳电子有限公司生产。这款二极管适用于需要高度可靠性保护的应用场景,能够有效地防止敏感半导体组件因ESD而损坏或出现故障。它具有优秀的钳位能力、低泄漏电流、低电容和快速响应时间等特点,为设计暴露于ESD的应用提供了最佳保护。此外,HAZ5B65-01F 还具有灵活性,能够在单向线路中提供保护,适用于无法使用阵列的应用场合。

    2. 技术参数


    - 峰值脉冲功率:100W(tp = 8/20μs)
    - 焊接期间最大引线温度(10秒内):260°C
    - 存储温度范围:-55°C 至 +150°C
    - 工作温度范围:-40°C 至 +125°C
    - 最大结温:150°C
    - ESD防护等级:
    - 空气放电:±30KV
    - 接触放电:±30KV
    - 峰值功耗:100W(8/20μs)
    - 工作电压:5V
    - 封装尺寸:0.6mm x 0.3mm x 0.3mm
    - 电容:0.55pF(典型值)
    - 钳位电压:6.0V(典型值)
    - 泄漏电流:100nA(典型值)

    3. 产品特点和优势


    HAZ5B65-01F 的显著特点是其卓越的ESD防护能力和低功耗特性。以下是它的主要优势:
    - 低电容:0.55pF(典型值),这使得它特别适合高速数据线的瞬态保护。
    - 低泄漏电流:100nA(典型值),确保了在无负载情况下的最小电流损耗。
    - 快速响应时间:能够在瞬态事件发生时迅速响应,确保有效的保护。
    - 小封装:采用DFN0603-2L封装,体积小巧,适用于空间受限的设计。
    - 高可靠性:通过严格的温度和电压测试,保证了在极端条件下的稳定运行。

    4. 应用案例和使用建议


    HAZ5B65-01F 广泛应用于各种需要ESD保护的电路中,例如高速通信接口、USB接口、HDMI接口等。这些接口通常会受到来自外部环境的ESD冲击,因此HAZ5B65-01F 的使用可以有效保护这些接口免受损坏。
    使用建议:
    - 在使用HAZ5B65-01F 之前,确保了解产品的绝对额定值和电气特性,避免过载使用。
    - 针对具体应用需求,选择合适的封装形式和工作电压,确保二极管能够在预期的工作环境中正常运行。
    - 在复杂电路中使用HAZ5B65-01F 时,建议进行额外的测试验证其兼容性和有效性。

    5. 兼容性和支持


    HAZ5B65-01F 的兼容性良好,可以轻松集成到现有的电子系统中。深圳市华宣阳电子有限公司提供详细的技术文档和支持服务,包括设计指南、测试报告和售后服务。如果在使用过程中遇到任何问题,可以随时联系技术支持团队寻求帮助。

    6. 常见问题与解决方案


    问题1:如何判断是否需要更换二极管?
    解决方案:定期检查二极管的工作状态,如发现泄漏电流增大或钳位电压变化明显,可能需要更换。
    问题2:如何正确焊接二极管?
    解决方案:确保焊接温度不超过260°C,并且焊接时间控制在10秒以内,以防止热损坏。
    问题3:如何评估二极管的使用寿命?
    解决方案:根据实际工作条件和温度环境,参考厂家提供的寿命估算公式进行评估。

    7. 总结和推荐


    综上所述,HAZ5B65-01F 是一款高性能的ESD保护二极管,具有低电容、低泄漏电流、快速响应时间等显著优势。它在高速数据线保护方面表现出色,适用于多种应用场景。鉴于其可靠的性能和广泛应用的潜力,强烈推荐使用HAZ5B65-01F 在需要ESD保护的电路设计中。

HAZ5B65-01F参数

参数
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -

HAZ5B65-01F厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HAZ5B65-01F数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HAZ5B65-01F HAZ5B65-01F数据手册

HAZ5B65-01F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ ¥ 0.0889
45000+ ¥ 0.0874
75000+ ¥ 0.0852
库存: 300000
起订量: 15000 增量: 15000
交货地:
最小起订量为:15000
合计: ¥ 1333.5
直接购买
加入购物车
