HESDLC5V0DFN10

产品分类: TVS二极管/ESD抑制器
产品描述:

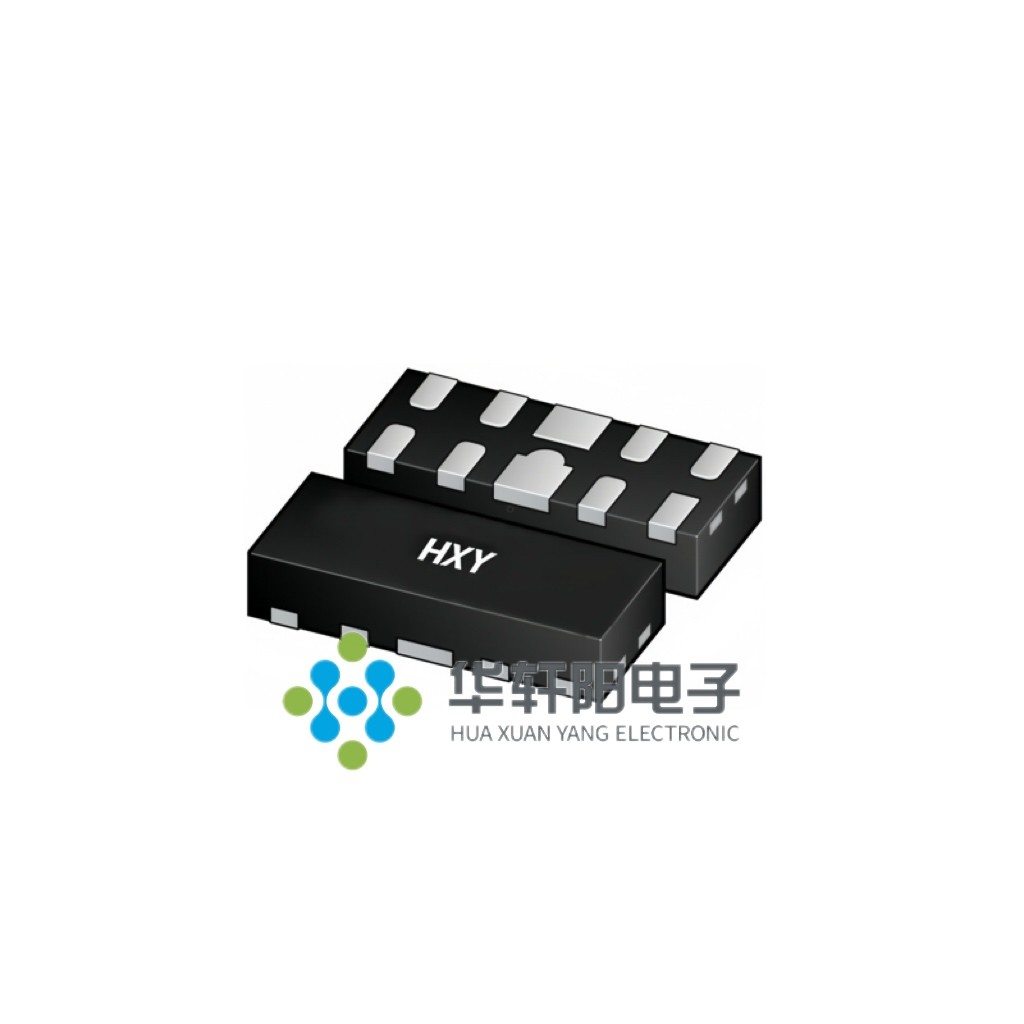

供应商型号: HESDLC5V0DFN10 DFN2510-10L
供应商: 云汉优选
标准整包数: 3000

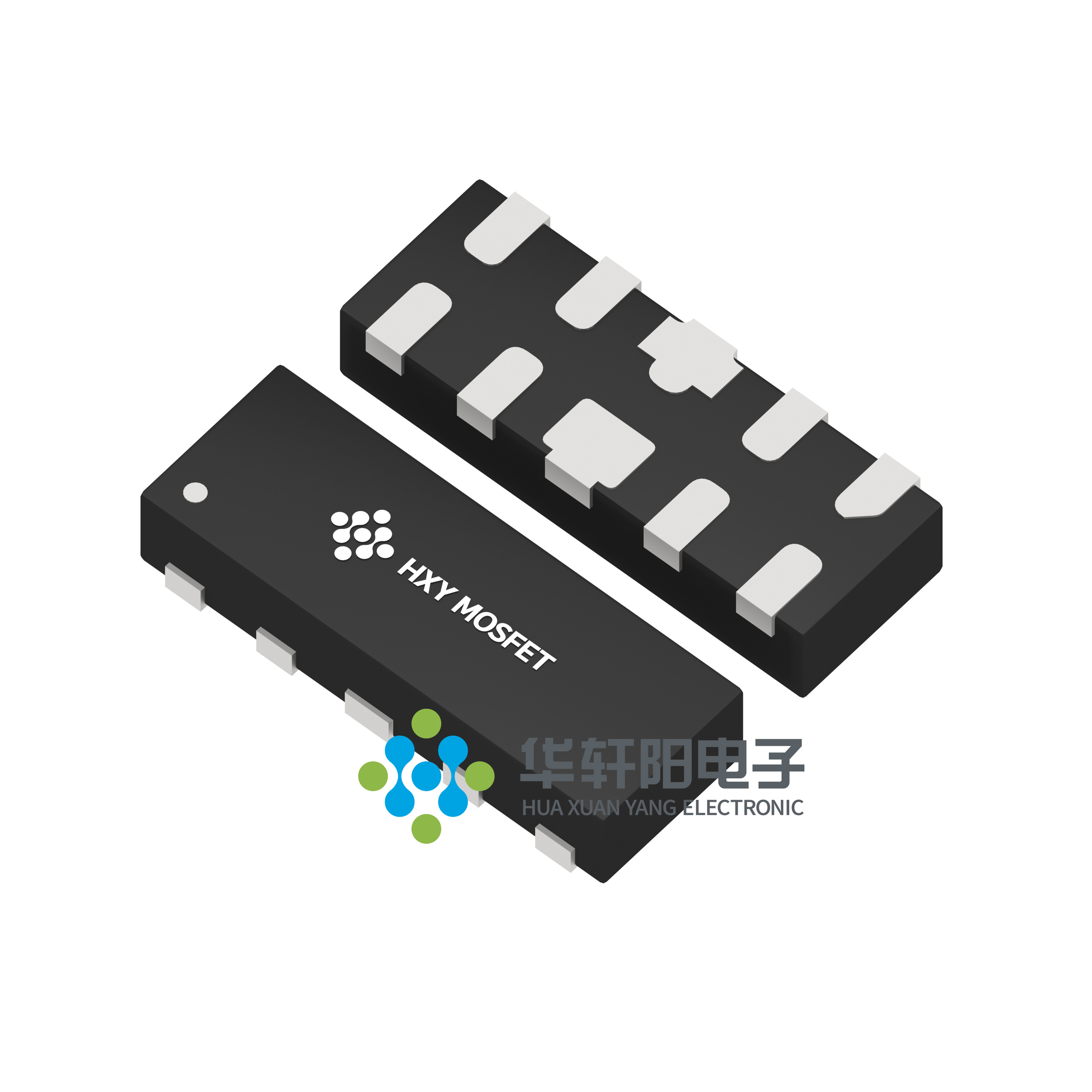

HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HESDLC5V0DFN10

HESDLC5V0DFN10概述

    HESDLC5V0DFN10 ESD Protection Diodes Array

    产品简介


    HESDLC5V0DFN10是一款由深圳华轩阳电子有限公司生产的四通道超低电容瞬态电压抑制二极管阵列(ESD Protection Diodes Array)。每个通道包含一对二极管,可以将正向或负向的静电放电电流导向正极或负极。此外,该阵列内集成有一个齐纳二极管,用于在正负电源轨之间实现钳位。通常情况下,负极引脚(标为GND)连接到系统接地。当遭遇正向ESD时,电流通过ESD二极管和齐纳二极管被引导至接地,从而使正向ESD电压被钳位到齐纳电压。

    技术参数


    - 峰值脉冲功率:60 W(脉宽为8/20μs)
    - 最大引线焊接温度:260°C(持续10秒)
    - 存储温度范围:-55°C 到 +150°C
    - 工作温度范围:-40°C 到 +125°C
    - 最大结温:150°C
    - 峰值脉冲电流(8/20μs):4.5 A
    - 反向工作电压:5.0 V
    - 反向击穿电压:6.0 V
    - 反向漏电流:1.0 μA
    - 钳位电压:8.5 V
    - 结电容:0.6 pF

    产品特点和优势


    1. 四通道ESD保护:适用于多条输入输出线路的保护。
    2. 高标准ESD防护:符合IEC61000-4-2标准,具备±17 kV空气放电和±12 kV接触放电的能力。
    3. 超低电容:电容仅为0.6 pF,适用于高频应用。
    4. 低钳位电压和低功耗:确保了较高的保护性能和较低的功率损耗。
    5. 固态硅技术:提高了耐用性和可靠性。
    6. 环保合规:RoHS兼容且无卤素。

    应用案例和使用建议


    HESDLC5V0DFN10广泛应用于通信设备、计算机接口、移动设备和其他需要高可靠性的电子产品中。这些二极管可以有效保护电路免受静电放电的影响。使用建议如下:
    - 确保每个通道正确连接到相应的输入输出线路。
    - 注意引脚配置,特别是将负极引脚(GND)连接到系统地。
    - 在设计PCB时,考虑二极管和周围组件的布局,以减少寄生电容和干扰。

    兼容性和支持


    该产品适用于多种电子设备和应用场合,但需注意在使用前进行充分测试以验证其兼容性和有效性。深圳华轩阳电子有限公司提供了技术支持和售后服务,确保用户能够获得最佳的产品体验。

    常见问题与解决方案


    1. 问:如何确保正确的接线方式?
    - 答:参考技术手册中的电路图,并确保每条通道正确连接到相应的输入输出线路。

    2. 问:如何处理过热问题?
    - 答:确保引线焊接温度不超过260°C,并提供适当的散热措施。

    总结和推荐


    综上所述,HESDLC5V0DFN10是一款优秀的ESD保护二极管阵列,具有低电容、高可靠性、易用性和广泛的适用范围。推荐在需要高水平ESD防护的应用中使用,特别是在通信设备和移动设备中。然而,由于其潜在的不可抗风险,用户应遵循安全措施,避免可能的人身伤害和财产损失。

HESDLC5V0DFN10参数

参数
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -

HESDLC5V0DFN10厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HESDLC5V0DFN10数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HESDLC5V0DFN10 HESDLC5V0DFN10数据手册

HESDLC5V0DFN10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.6232
9000+ ¥ 0.6128
15000+ ¥ 0.5972
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1869.6
